Betriebsanleitung SIPLACE F5/F5 HM 11 Stationserweiterungen/Hardware Softwareversion SR.407.xx Ausgabe 0 1/2001 DE 11.1 Pipettenwechsler f ü r den 12-S egment-Collect&Place-K opf 485 1 1.1.4 Hinweise zur Bedienung Å …
11 Stationserweiterungen/Hardware Betriebsanleitung SIPLACE F5/F5 HM
11.1 Pipettenwechsler für den 12-Segment-Collect&Place-Kopf Softwareversion SR.407.xx Ausgabe 01/2001 DE
484

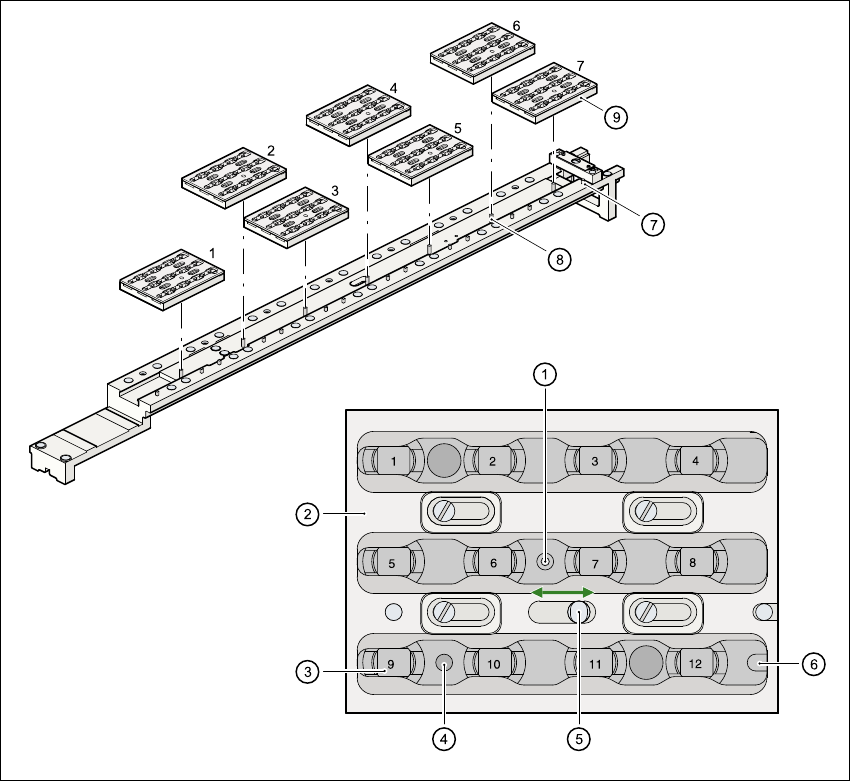

Abb. 11.1 - 2 Magazin und Pipettengaragen
(1) Positionsmarke
(2) Verriegelungsblech
(3) Pipettengarage
(4) Bohrung für Zylinderstift (7) zum Zentrieren der Magazine
(5) Bohrung für Zylinderstift des Schiebemechanismus
(6) Langloch für Zylinderstift (7) zum Zentrieren der Magazine
(7) Zylinderstift zum Zentrieren der Magazine
(8) Zylinderstifte zum Öffnen und Schließen des Verriegelungsblechs
(9) Magazine
Betriebsanleitung SIPLACE F5/F5 HM 11 Stationserweiterungen/Hardware
Softwareversion SR.407.xx Ausgabe 01/2001 DE 11.1 Pipettenwechsler für den 12-Segment-Collect&Place-Kopf
485
11.1.4 Hinweise zur Bedienung
Å Füllen Sie ein Magazin zum ersten Mal mit einem bestimmten Pipettentyp auf, so kennzeich-
nen Sie es mit einem Aufkleber.
HINWEIS 11
Pro Magazin ist nur ein Pipettentyp zulässig!
Füllen Sie die Magazine außerhalb der Maschine auf, und wechseln Sie immer nur komplette
Magazine. 11
Å Öffnen Sie das Verriegelungsblech und stecken Sie die Pipetten in die Pipettengaragen.
Å Schließen Sie das Verriegelungsblech, damit die Pipetten nicht aus den Magazinen fallen
können.
VORSICHT 11
Magazine dürfen nur aufgefüllt werden, wenn alle Pipetten, die sich am Collect&Place-Kopf
befinden, in ihre Magazine zurückgelegt wurden. 11
Å Zur Programmierung des Pipettenwechslers am Linienrechner siehe Betriebsanleitung Lini-
enrechner UNIX.
HINWEIS 11
Å Vermeiden Sie, dass Bauelemente auf Magazine fallen. Dies kann dazu führen, dass das Ver-
riegelungsblech klemmt.
Å Vermeiden Sie auch, dass Bauelemente auf freie Stellplätze von Zuführmodulen fallen. Die
Bauelemente haften an der Magnetleiste. Durch nicht richtig auf den BE-Tisch aufgesetzte
Zuführmodule kann es zu Betriebsunterbrechungen kommen. Reinigen Sie deshalb die
Magazine und freien Stellplätze regelmäßig.
11 Stationserweiterungen/Hardware Betriebsanleitung SIPLACE F5/F5 HM
11.1 Pipettenwechsler für den 12-Segment-Collect&Place-Kopf Softwareversion SR.407.xx Ausgabe 01/2001 DE
486
11.1.5 Lageerkennung
Auf jedem Magazin befindet sich eine Positionsmarke zur Lageerkennung.

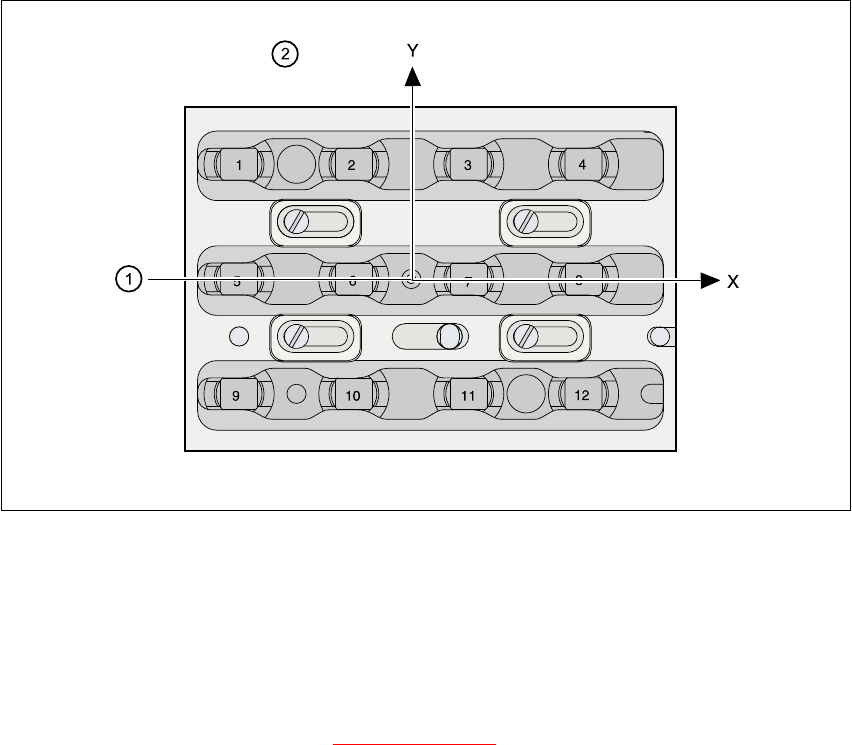

Abb. 11.1 - 3 Pipettenwechsler - Lageerkennung
(1) Positionsmarke
(2) Lage der Pipetten im Magazin zur Positionsmarke
Zur Markenbehandlung siehe Kapitel 6 Visionfunktionen
.
