1 Einleitung, Technische Daten Betriebsanleitung SIPLACE F5/F5 HM

1.11 Baugruppenübersicht - Bedienelemente Softwareversion SR.407.xx Ausgabe 01/2001 DE

1.11 Baugruppenübersicht - Bedienelemente

1.11.1 Bedienelemente

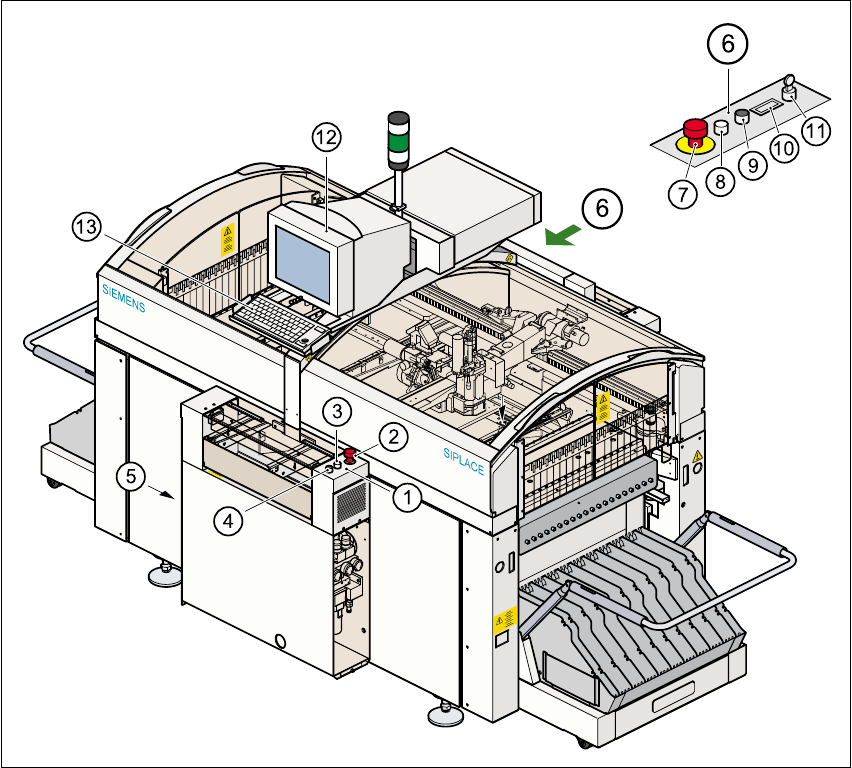

Abb. 1.11 - 1 Baugruppenübersicht-Bedienelemente

(1) Bedienfeld, Eingabeseite (2) NOT-HALT-Pilzdrucktaster

(3) Starttaster (weiß) (4) Halttaster (schwarz)

(5) Hauptschalter (6) Bedienfeld, Ausgabeseite

(7) NOT-HALT-Pilzdrucktaster (8) Starttaster (weiß)

(9) Halttaster (schwarz) (10) Bauelementezähler

(11) Schlüsselschalter (12) Touchscreen-Bildschirm

(13) Tastatur mit Trackball 1

Betriebsanleitung SIPLACE F5/F5 HM 1 Einleitung, Technische Daten

Softwareversion SR.407.xx Ausgabe 01/2001 DE 1.11 Baugruppenübersicht - Bedienelemente

1.11.2 Beschreibung

Alle Bedienelemente sind für Personen ab einer Körpergröße von 1,60 m erreichbar. 1

Hauptschalter 1

Der Hauptschalter dient zum Ein- bzw. Ausschalten der Stromversorgung des Automaten. 1

LEBENSGEFAHR

Auch bei ausgeschaltetem Hauptschalter führen bestimmte Teile im Inneren des Automaten noch

lebensgefährliche Spannungen 1

Schlüsselschalter 1

Im Normalbetrieb steht der Schlüsselschalter in Stellung "0". Der Schlüssel ist abgezogen und zu-

griffssicher zu verwahren. Nur zu bestimmten Instandhaltungs- bzw. Servicearbeiten darf er von

autorisiertem Personal in Stellung "I" (Einrichtbetrieb) gedreht werden. 1

Halttaster 1

Mit diesem Taster halten Sie den Bestückbetrieb des Automaten an. 1

Starttaster 1

Mit diesem Taster starten Sie den Automaten nach dem Einschalten bzw. nach Beseitigung von

Fehlfunktionen. 1

NOT-HALT-Pilzdrucktaster 1

Beim Drücken des NOT-HALT-Pilzdrucktasters rastet dieser ein. Die Stromversorgung zu den

Portalachsen, BE-Tischen, Transportbändern und Schneidgeräten wird unterbrochen, die Span-

nungsversorgung für die Sternachsen der Bestückköpfe reduziert. Der Taster lässt sich durch Dre-

hen wieder entriegeln. 1

Bauelementezähler 1

Der Bauelementezähler zeigt die Anzahl der verarbeiteten Bauelemente an. 1

Stationsrechner, Bildschirm und Tastatur 1

Eine drehbare Konsole auf der Mitteltraverse des Automaten nimmt den Stationsrechner mit Bild-

schirm und Tastatur auf. Der Stationsrechner ist ein Desktopmodell mit einem Pentiumprozessor.

Als Betriebssystem ist WINDOWS NT 4.0 eingesetzt. Die grafische SIPLACE-Bedienoberfläche,

die auf Windows-Standard basiert, dient zur Bedienung und Überwachung des Bestückautoma-

1 Einleitung, Technische Daten Betriebsanleitung SIPLACE F5/F5 HM

1.11 Baugruppenübersicht - Bedienelemente Softwareversion SR.407.xx Ausgabe 01/2001 DE

ten. Für die Bildschirmausgabe wird ein Color-Touchscreen-Monitor verwendet mit einer Auflö-

sung von 640 x 480 Pixel. Neben der Tastatur kann auch der Touchscreen-Bildschirm als

Eingabemedium benützt werden. In die ultraflache IBM-kompatible PC-Tastatur ist ein "Trackball"

für die Maussteuerung integriert. 1

Meldeleuchte 1

Die Farbenfolge der Meldeleuchte ist weiß - grün - weiß. Sie signalisiert Betriebszustände und

Fehlfunktionen des Automaten. 1

BE-Barcodeleser 1

Zwischen Bildschirm und Tastatur befindet sich ein Ablagefach, das den BE-Barcodeleser vom

Typ Datalogic DL 910 aufnimmt. Mit dem Barcodeleser lassen sich Bauelemente schnell und zu-

verlässig rüsten und nachfüllen. 1

1.11.3 Ergonomische Anordnung der Bedienelemente

Abbildung 1.11 - 1, Seite 48 gibt einen Überblick über die Platzierung der Bedienelemente. Sie

untergliedern sich in folgende Gruppen: 1

Bedienfeld an der LP-Eingabeseite mit 1

– Starttaster

– Stopptaster

– NOT-HALT-Pilzdrucktaster

– Hauptschalter (an der linken Seite)

Bedienfeld an der LP-Ausgabeseite mit 1

– NOT-HALT-Pilzdrucktaster

– Starttaster

– Stopptaster

– Bauelementezähler

– Schlüsselschalter

Konsole auf der Mitteltraverse mit 1

– Stationsrechner

– Touchscreen-Bildschirm

– Tastatur und

– Bauelementebarcodeleser (Option)
