11.4.5 Montagemöglichkeiten für den LP-Barcodeleser
11

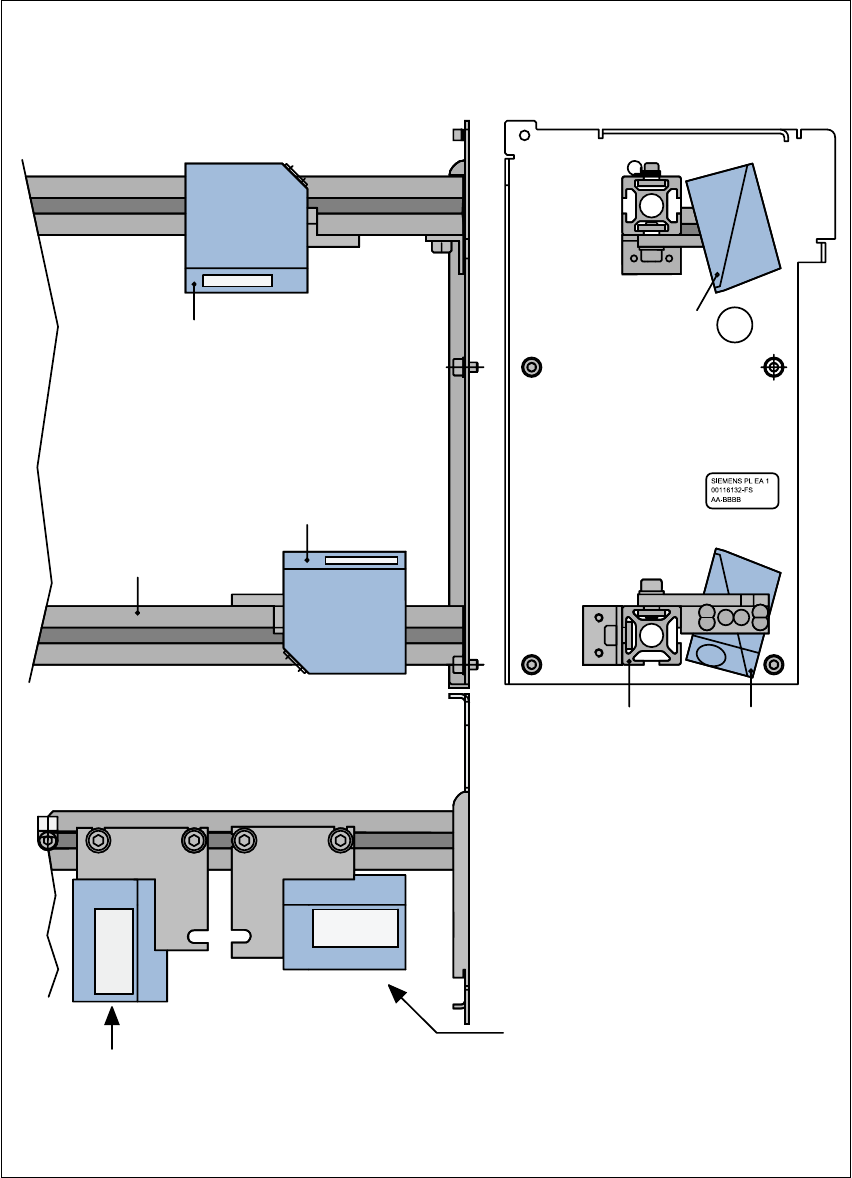

Abb. 11.4 - 3 Montagemöglichkeiten für den LP-Barcodeleser
Vorderansicht Seitenansicht
Montage fuer
LP-Barcode an der
LP-Oberseite
Montage fuer
LP-Barcode an der
LP-Unterseite
Draufsicht
Lage des LP-Barcodelesers,
wenn der Barcodestreifen
parallel zur LP-Transport-
richtung ausgerichtet ist.
Lage des LP-Barcodelesers,
wenn der Barcodestreifen
senkrecht zur LP-Transport-
richtung ausgerichtet ist.
Profilschiene
LP-Barcode-
leser ’oben’
LP-Barcode-
leser ’unten’
Profil-
schiene
Betriebsanleitung SIPLACE F5/F5 HM 11 Stationserweiterungen/Hardware
Softwareversion SR.407.xx Ausgabe 01/2001 DE 11.4 Leiterplattenbarcode
499
11.4.6 LP-Barcodeleser konfigurieren
Die LP-Barcodeleser werden mit Hilfe von Barcodeetiketten konfiguriert. Das Nachrüstpaket ent-
hält das Programm zum Erzeugen dieser Etiketten.
11.4.7 Leiterplattenbarcode anzeigen
In diesem Menü können Sie sich die zuletzt gelesenen Barcodes des Leiterplatten-Barcodele-
sers in einem Listenfeld anzeigen lassen.
Zusätzlich wird dargestellt, ob eine Fehllesung, ein Startsignal, ein falsches Format auftrat, oder
ob keine Daten verfügbar sind.
Å Wählen Sie in der Menüzeile des Menüs Optionen das Untermenü LP Barcode
.
Abb. 11.4 - 4 LP Barcode anzeigen
(1) Listenfeld
(2) Statusanzeige
Å Um die Liste zu löschen, klicken Sie die Schaltfläche Liste löschen.
1
2
11 Stationserweiterungen/Hardware Betriebsanleitung SIPLACE F5/F5 HM
11.4 Leiterplattenbarcode Softwareversion SR.407.xx Ausgabe 01/2001 DE
500
Å In der Statusanzeige des Menüfensters wird der Betriebszustand des Barcodebetriebs ange-
zeigt. Dieser Betriebszustand wird vom Linienrechner aktiviert oder deaktiviert.
HINWEIS
Dieses Menü ist nur aktiv wenn die Option Leiterplatten-Barcode installiert und in den Maschinen-
optionen aktiviert ist. 11
