Betriebsanleitung SIPLACE F5/F5 HM 1 Einleitung, Technische Daten

Softwareversion SR.407.xx Ausgabe 01/2001 DE 1.11 Baugruppenübersicht - Bedienelemente

1.11.3.1 Bedienelemente an der Ein- und Ausgabeseite des Automaten

Die Bedienelemente an der Ein- und Ausgabeseite des Automaten sind identisch. 1

NOT-HALT-Pilzdrucktaster, Start- und Stopptaster 1

An der Ein- bzw. Ausgabeseite des LP-Transport befinden sich je ein NOT-HALT-Pilzdruckaster,

ein Starttaster und ein Stopptaster. Die Anordnung der NOT-HALT-Pilzdrucktaster wurde so ge-

wählt, dass diese von jeder Stelle aus leicht und schnell erreichbar sind. 1

Bei Instandhaltungs-, Service- und Einrichtarbeiten ist es überdies wichtig, einen freien Blick auf

die Bestückköpfe und den Bestückbereich zu haben, um so Abläufe innerhalb der Maschine kon-

trollieren zu können. Dies gilt insbesondere für Testphasen oder wenn beispielsweise Einzelfunk-

tionen angestoßen wurden. 1

Schlüsselschalter 1

Der Schlüsselschalter befindet am Bedienfeld des LP-Ausgabebands. Er wird nur für Einricht- und

Servicearbeiten benötigt und ist deshalb ergonomisch in der Nähe von Start- und Stopptaster an-

geordnet. 1

Hauptschalter 1

Der Hauptschalter ist Bestandteil der Stromversorgung und daher an der linken Seite des LP-Ein-

gabebands platziert. Da er ausschließlich für Service- oder Instandhaltungsarbeiten benötigt wird,

ist dieser im Hinblick auf seine Bedienhäufigkeit ergonomisch angeordnet. 1

1.11.3.2 Bedienelemente auf der Konsole des Automaten

Stationsrechner, Bildschirm und Tastatur 1

Auf der Konsole sind Stationsrechner, Bildschirm und Tastatur angebracht. Sie sind so angeord-

net, dass Personen ab einer Körpergröße von 1,60 m ein ergonomisches Arbeiten möglich ist. 1

BE-Barcodeleser 1

Die beiden BE-Wechseltische für die Bauelementebereitstellung sind rechts und links vom Auto-

maten angeordnet. Aus diesem Grund wurde der BE-Barcodeleser an der Mittelkonsole unterge-

bracht. Dies erlaubt ein ergonomisches Arbeiten bei der Rüst- und Nachfüllkontrolle der

Bauelemente. 1

1 Einleitung, Technische Daten Betriebsanleitung SIPLACE F5/F5 HM

1.11 Baugruppenübersicht - Bedienelemente Softwareversion SR.407.xx Ausgabe 01/2001 DE

1.11.4 Technische Daten - BE-Barcodeleser

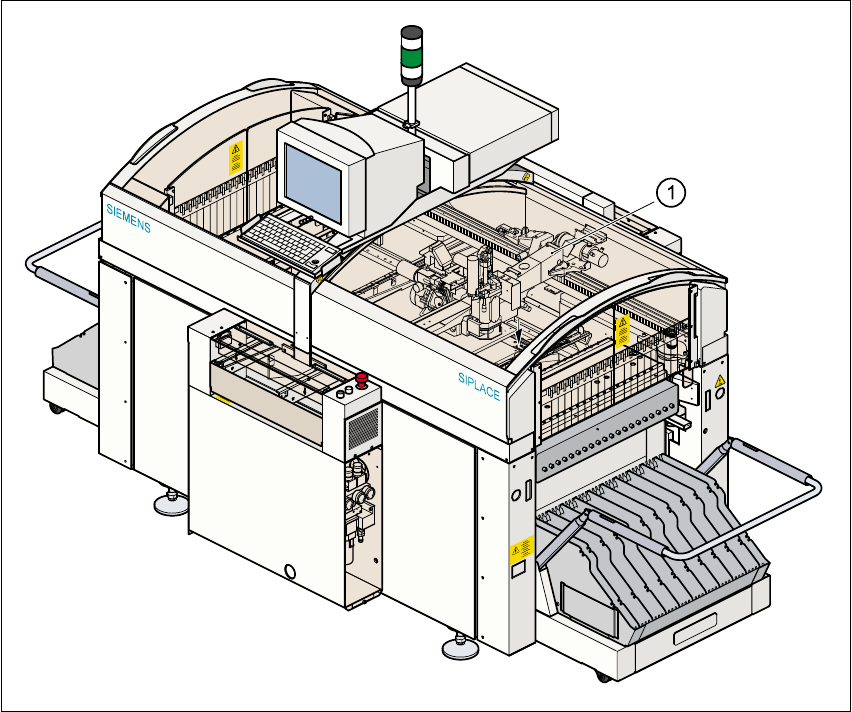

Abb. 1.11 - 2 Bauelemente-Barcodeleser

(1) BE-Barcodeleser

Anschluss Stationsrechner

Dateneingabe Barcodescanner oder Tastatur

Anzahl der Zeichen Max. 40

Nicht zulässig Barcode beginnt mit Ziffer 1 oder 2

und ist weniger als 5 Zeichen lang

Anzahl der Barcodes Max. 6 pro Bauelement

Filter zum Ausblenden von Daten Max. 1 pro Barcode

Voreingestellte Codearten Code 39 (Standard oder ASCII)

Code 2 aus 5 interleaved und normal,

Code 128, UPC/EAN/JAN-Codes

(weitere auf Anfrage)

Betriebsanleitung SIPLACE F5/F5 HM 1 Einleitung, Technische Daten

Softwareversion SR.407.xx Ausgabe 01/2001 DE 1.12 Baugruppenübersicht - Portal

1.12 Baugruppenübersicht - Portal

1.12.1 Lage des Portals

Abb. 1.12 - 1 Lage des Portals

(1) Portal

Das Portalsystem ist aus den Funktionsgruppen 1

– X-Achse und

– Y-Achse aufgebaut.
