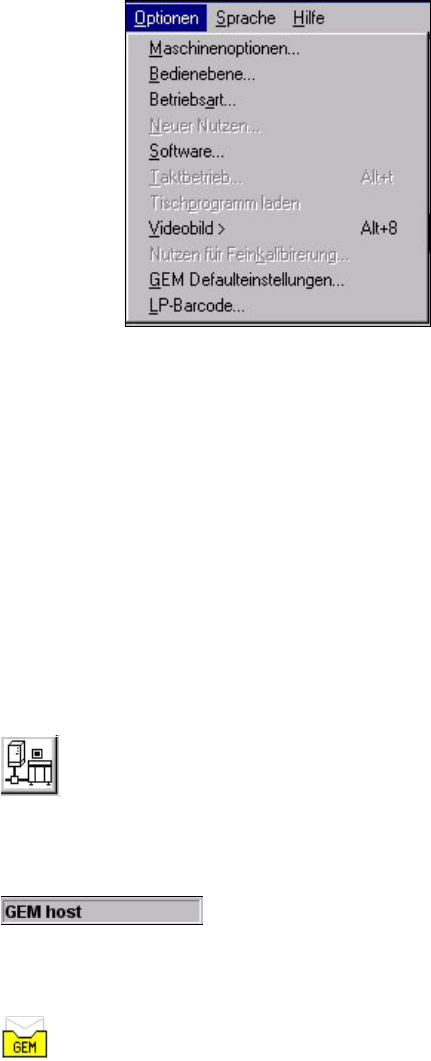

Nachfolgend ist das in der Menüzeile der Bedienoberfläche enthaltene Menü "Optionen" abgebil-
det. In diesem Menü sind die Optionen zur Einstellung der GEM-Schnittstelle enthalten. 12
12
Menüoptionen für die GEM-Schnittstelle: 12
– Betriebsart...
Hiermit wird die Dialogbox zur Einstellung der Betriebsart auf den GEM-Rechner
geöffnet.
– GEM Defaulteinstellungen ...
Hiermit wird das Fenster zur Festlegung der Standardeinstellungen für GEM-Schnittstelle
geöffnet.
Bedien- und Anzeigeelemente für die GEM-Schnittstelle 12
12
12
Mit Hilfe dieses Symbols wird die Bedienoberfläche auf die Ansicht "Statusanzeige" umge-
schaltet. (Bestückprogramm laden, Nachrichten senden/empfangen) 12
12
In der Infozeile der Bedienoberfläche wird in einem eigenen Feld die aktuelle Betriebsart ange-
zeigt. 12
12
Dieses im Statusfeld der Bedienoberfläche (auf der rechten Seite) dargestellte Symbol zeigt den
aktuellen Zustand der Verbindung zum GEM-Rechner an. 12
12
12 Stationserweiterungen Software Betriebsanleitung SIPLACE F5/F5 HM
12.2 GEM-Schnittstelle Softwareversion SR.407.xx Ausgabe 01/2001 DE
560
12.2.2 Bedienung
12.2.2.1 Betriebsart einstellen
Die Betriebsart legt fest, wie die Station mit den notwendigen Bestückdaten versorgt wird. 12
Å Klicken Sie in der Grundansicht das Menü Optionen an, und wählen Sie die Option
Betriebsart ... aus. Die folgende Auswahlbox wird geöffnet.
Einstellmöglichkeiten: 12
Stand Alone 12
(Diese Betriebsart dient nur zu Testzwecken.)
Wird ein Nutzen an der Station vorgegeben, werden alle erforderlichen Daten von der Festplatte
des Stationsrechners geladen.
Die Daten müssen sich auf der Festplatte des Stationsrechners befinden. 12
GEM Host 12
In dieser Betriebsart kann nur der Hostrechner Bestückprogramme vorgeben.
Die Daten müssen sich auf auf der Festplatte des Hostrechners befinden. 12
HINWEIS
Diese Einstellung muss aktiviert werden, wenn Sie Bestückprogramme vom GEM-Rechner auf
den Stationsrechner heruntergeladen wollen. Siehe hierzu Abschnitt 12.2.2.6. 12
Linienrechner 12
Wird ein Nutzen an der Station vorgegeben, werden alle erforderlichen Daten vom Linienrechner
geladen. Die Daten müssen sich auf auf der Festplatte des Linienrechners befinden. 12
Betriebsanleitung SIPLACE F5/F5 HM 12 Stationserweiterungen Software
Softwareversion SR.407.xx Ausgabe 01/2001 DE 12.2 GEM-Schnittstelle
561
SIPLACE Pro 12
Wird ein Nutzen an der SIPLACE-Station vorgegeben, werden alle notwendigen Daten von dem
in der Konfiguration der SIPLACE Pro-Verbindung vorgegebenen Rechner geladen. Alle notwen-
digen Daten müssen sich auf diesem Rechner befinden. 12
12
Å Aktivieren Sie den Radioknopf für die gewünschte Betriebsart.
Å Übernehmen Sie die Einstellung mit OK.
12
12.2.2.2 GEM-Standardeinstellungen festlegen
Mit Hilfe der Menüoption "GEM Defaulteinstellungen ..." können verschiedene Einstellungen vor-
genommen werden, die beim Einschalten als Standardparameter der Station vorgegeben werden.12
Å Klicken Sie in der Grundansicht das Menü Optionen an, und wählen Sie die Option
GEM Defaulteinstellungen ... aus. Das folgende Fenster wird geöffnet.
12
Abb. 12.2 - 2 Fenster "GEM-Defaults"
