Betriebsanleitung SIPLACE F5/F5 HM 12 Stationserweiterungen Software Softwareversion SR.407.xx Ausgabe 01/2001 DE 12.2 GEM-Schnittstelle 561 SIPLACE Pro 12 Wird ein Nutzen an der SIPL ACE-S tat ion vorgegeb en, werden al…
12 Stationserweiterungen Software Betriebsanleitung SIPLACE F5/F5 HM
12.2 GEM-Schnittstelle Softwareversion SR.407.xx Ausgabe 01/2001 DE
560
12.2.2 Bedienung
12.2.2.1 Betriebsart einstellen
Die Betriebsart legt fest, wie die Station mit den notwendigen Bestückdaten versorgt wird. 12
Å Klicken Sie in der Grundansicht das Menü Optionen an, und wählen Sie die Option
Betriebsart ... aus. Die folgende Auswahlbox wird geöffnet.
Einstellmöglichkeiten: 12
Stand Alone 12
(Diese Betriebsart dient nur zu Testzwecken.)
Wird ein Nutzen an der Station vorgegeben, werden alle erforderlichen Daten von der Festplatte
des Stationsrechners geladen.
Die Daten müssen sich auf der Festplatte des Stationsrechners befinden. 12
GEM Host 12
In dieser Betriebsart kann nur der Hostrechner Bestückprogramme vorgeben.
Die Daten müssen sich auf auf der Festplatte des Hostrechners befinden. 12
HINWEIS
Diese Einstellung muss aktiviert werden, wenn Sie Bestückprogramme vom GEM-Rechner auf
den Stationsrechner heruntergeladen wollen. Siehe hierzu Abschnitt 12.2.2.6. 12
Linienrechner 12
Wird ein Nutzen an der Station vorgegeben, werden alle erforderlichen Daten vom Linienrechner
geladen. Die Daten müssen sich auf auf der Festplatte des Linienrechners befinden. 12
Betriebsanleitung SIPLACE F5/F5 HM 12 Stationserweiterungen Software
Softwareversion SR.407.xx Ausgabe 01/2001 DE 12.2 GEM-Schnittstelle
561
SIPLACE Pro 12
Wird ein Nutzen an der SIPLACE-Station vorgegeben, werden alle notwendigen Daten von dem
in der Konfiguration der SIPLACE Pro-Verbindung vorgegebenen Rechner geladen. Alle notwen-
digen Daten müssen sich auf diesem Rechner befinden. 12
12
Å Aktivieren Sie den Radioknopf für die gewünschte Betriebsart.
Å Übernehmen Sie die Einstellung mit OK.
12
12.2.2.2 GEM-Standardeinstellungen festlegen
Mit Hilfe der Menüoption "GEM Defaulteinstellungen ..." können verschiedene Einstellungen vor-
genommen werden, die beim Einschalten als Standardparameter der Station vorgegeben werden.12
Å Klicken Sie in der Grundansicht das Menü Optionen an, und wählen Sie die Option
GEM Defaulteinstellungen ... aus. Das folgende Fenster wird geöffnet.
12

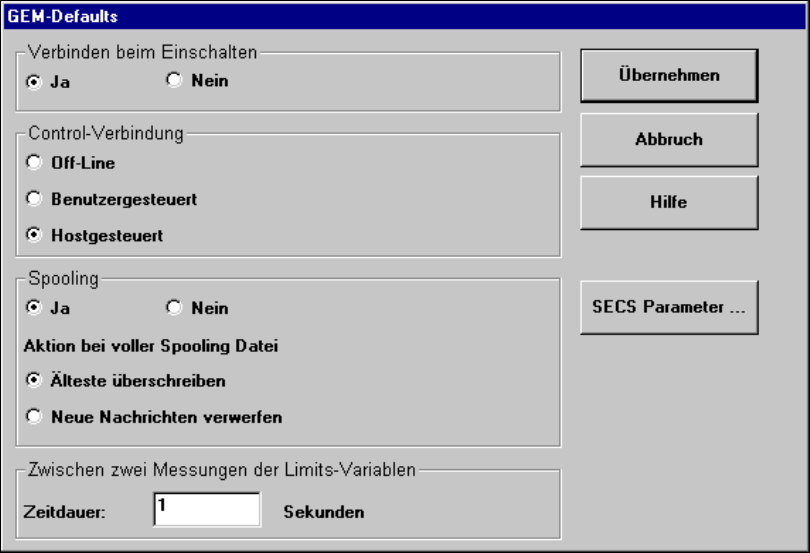

Abb. 12.2 - 2 Fenster "GEM-Defaults"
12 Stationserweiterungen Software Betriebsanleitung SIPLACE F5/F5 HM
12.2 GEM-Schnittstelle Softwareversion SR.407.xx Ausgabe 01/2001 DE
562
Einstellmöglichkeiten: 12
Verbinden beim Einschalten 12
(Siehe auch Abschnitt 12.2.2.5) 12
– Ja
Beim Einschalten der Station versucht der Stationsrechner eine Verbindung zum Hostrechner
herzustellen.
– Nein
Beim Einschalten der Station wird keine Verbindung zum Hostrechner hergestellt. Durch den
Bediener kann jedoch in der Ansicht "Statusanzeige" die Verbindung hergestellt werden (siehe
hierzu Abschnitt 12.2.2.5
).
Control-Verbindung 12
(Siehe auch Abschnitt 12.2.2.5) 12
– Off-Line
Das Senden und Empfangen von Nachrichten ist nicht möglich.
– Benutzer gesteuert
Der Bediener kann in der Ansicht "Bestückprogramm", Bestückprogramme vom Stationsrech-
ner zum Hostrechner "hochladen" (siehe hierzu Abschnitt 12.2.2.6
).
Es können keine Bestückprogramme vom Hostrechner zum Stationsrechner heruntergeladen
werden.
– Hostgesteuert
Der Bediener kann in der Ansicht "Bestückprogramm" Bestückprogramme vom Stationsrech-
ner zum Hostrechner hochladen und vom Hostrechner zum Stationsrechner "herunterladen".
Spooling 12
(Siehe auch Abschnitt 12.2.2.5) 12
– Ja
Wenn die Verbindung zum Hostrechner unterbrochen wird, sammelt die Station alle für den
Hostrechner bestimmten Nachrichten in einer Spooling-Datei. Wird die Verbindung wieder her-
gestellt, kann der Hostrechner diese Nachrichten bei der Station abholen. Die Menge an spei-
cherbaren Nachrichten ist durch die Größe der Spooling-Datei (20MB) begrenzt.
– Nein
Falls die Verbindung zum Hostrechner unterbrochen wird, gehen alle für den Hostrechner be-
stimmten Nachrichten verloren.
