Betriebsanleitung SIPLACE F5/F5 HM 2 Betriebssicherheit
Softwareversion SR.407.xx Ausgabe 01/2001 DE 2.1 Sicherheitshinweise
83
2.1.7 Sicherheitshinweise zu den BE-Visionmodulen
GEFAHR 2
An den Sicherheitseinrichtungen des Automaten oder am Fine-Pitch- bzw. Flip-Chip-Visionmodul
dürfen keinerlei Änderungen oder Manipulationen vorgenommen werden! 2
Die optische Strahlung des Fine-Pitch- bzw. Flip-Chip-Visionmoduls entspricht der Laserklasse 1,
solange das Modul fest im Automaten installiert und die Schutzhauben geschlossen sind (EN
60825-1 bzw. IEC 825). 2
Abb. 2.1 - 5 Kennzeichnung der Laserklasse 1
Laser Klasse 1
2 Betriebssicherheit Betriebsanleitung SIPLACE F5/F5 HM
2.1 Sicherheitshinweise Softwareversion SR.407.xx Ausgabe 01/2001 DE
84

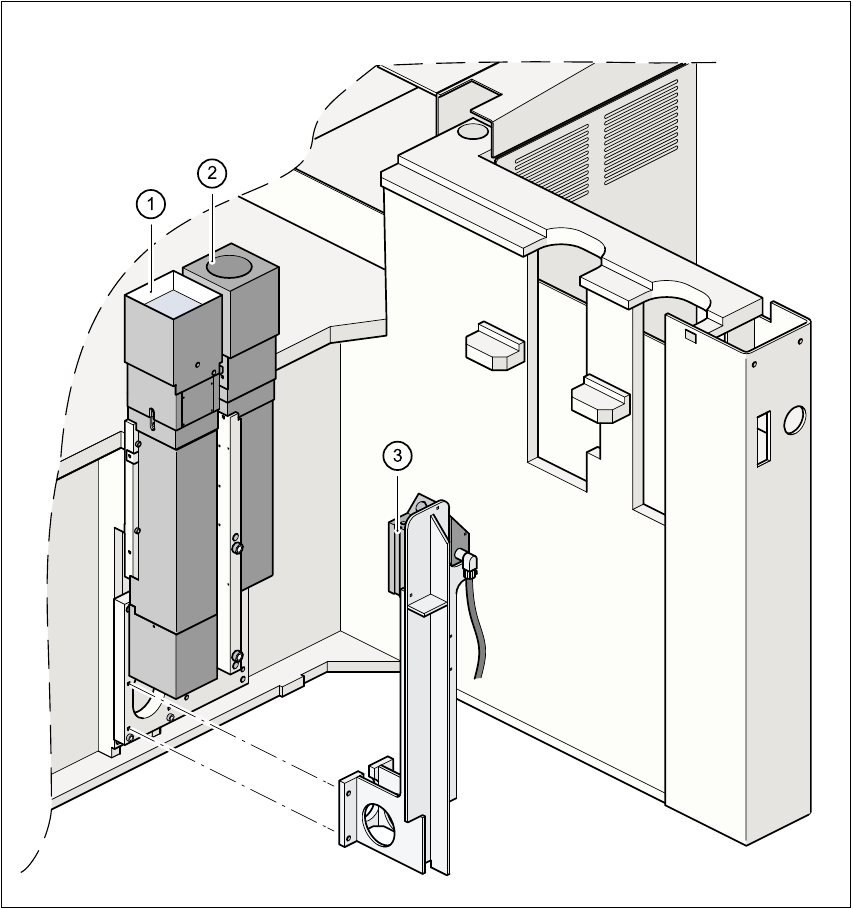

Abb. 2.1 - 6 Fine-Pitch- und Flip-Chip-Visionmodul, Koplanaritäts-Lasermodul
(1) Fine-Pitch-Visionmodul
(2) Flip-Chip-Visionmodul
(3) Koplanaritäts-Lasermodul
Betriebsanleitung SIPLACE F5/F5 HM 2 Betriebssicherheit
Softwareversion SR.407.xx Ausgabe 01/2001 DE 2.1 Sicherheitshinweise
85
2.1.8 Sicherheitshinweise zum Koplanaritäts-Lasermodul
GEFAHR 2
An den Sicherheitseinrichtungen oder am Koplanaritäts-Lasermodul (siehe Abb. 2.1 - 6
) dürfen
keinerlei Änderungen oder Manipulationen vorgenommen werden! 2
Das Koplanaritäts-Lasermodul entspricht -
ohne Schutzmaßnahmen - der Laser-
klasse 3B.
Dies bedeutet Gefahr für Auge und Haut!
Aus diesem Grund dürfen die Sicherheits-
einrichtungen auf keinen Fall
umgangen
werden! 2
2
2
2
2
Abb. 2.1 - 7 Kennzeichnung der Laserklasse 3B
Um das Lasermodul in Laserklasse 1 für Auge und Haut ungefährlich betreiben zu können, sind
folgende Sicherheitseinrichtungen an der Maschine installiert: 2
Die Interlock-Leitung ist mit den Schaltern
für die Schutzhauben in Reihe geschaltet.
Selbst bei Betätigung des Schlüsselschal-
ters zur Schutzüberbrückung bleibt diese
Schutzfunktion erhalten. Dadurch kann
das Lasermodul nur in geschlossener
Maschine betrieben werden! 2
Abb. 2.1 - 8 Kennzeichnung der Laserklasse 1
Unsichtbare Laserstrahlung
Nicht dem Strahl aussetzen
Laserklasse 3 B
1mW max., 670nm; n. IEC 825-1(1993)
Laser Klasse 1
