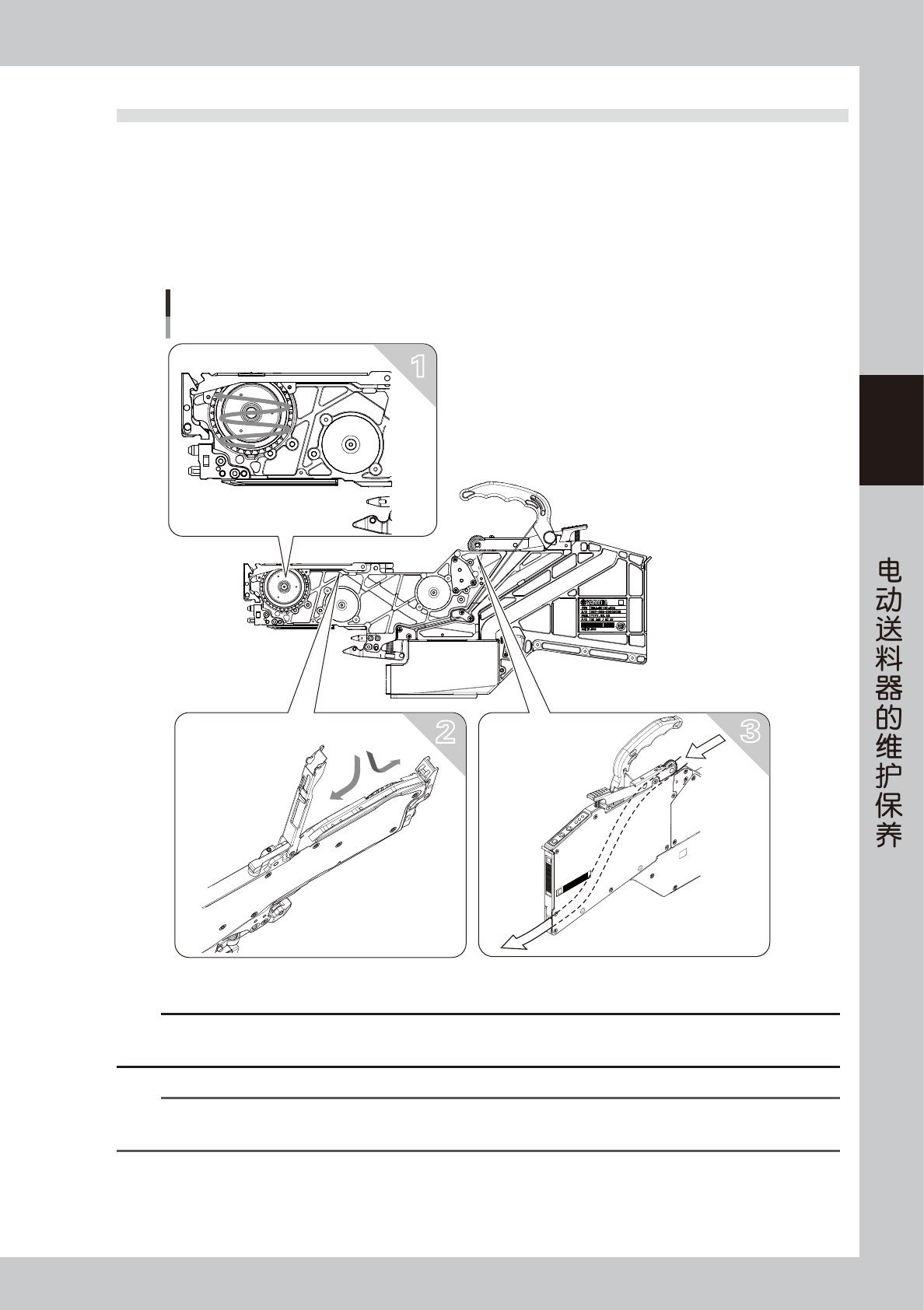

2.2 更换配件之前需喷气的部位
更换配件之前，请务必对下述部位进行喷气吹除尘屑。
1.链齿轮部 ( 下图中 1)
对整个链齿轮进行喷气。
2.走带槽 ( 下图中 2)
从箭头方向进行喷气。
3.卷绕盖带的齿轮部，盖带回收盒内 ( 下图中 3)
从箭头方向进行喷气。
3
2
3
1
1
2
更换元件时需喷气吹除尘屑的部位
65303-9L-00
c
注意
更换配件之前，请务必对上述部位进行喷气吹除尘屑。因为若在压料盖等内部残留有元件的状态下安装新元件，会导致载带与盖带
在送料器内被卡，引起送料不良，造成吸料出错。
n
要点
本公司推荐使用的喷气工具 ：KU4-M8590-00XAIRBLOWTOOL
购买时，请务必确认最新的配件名与配件编号。
3-6
3
S
S
3. SS 电动送料器的配件更换

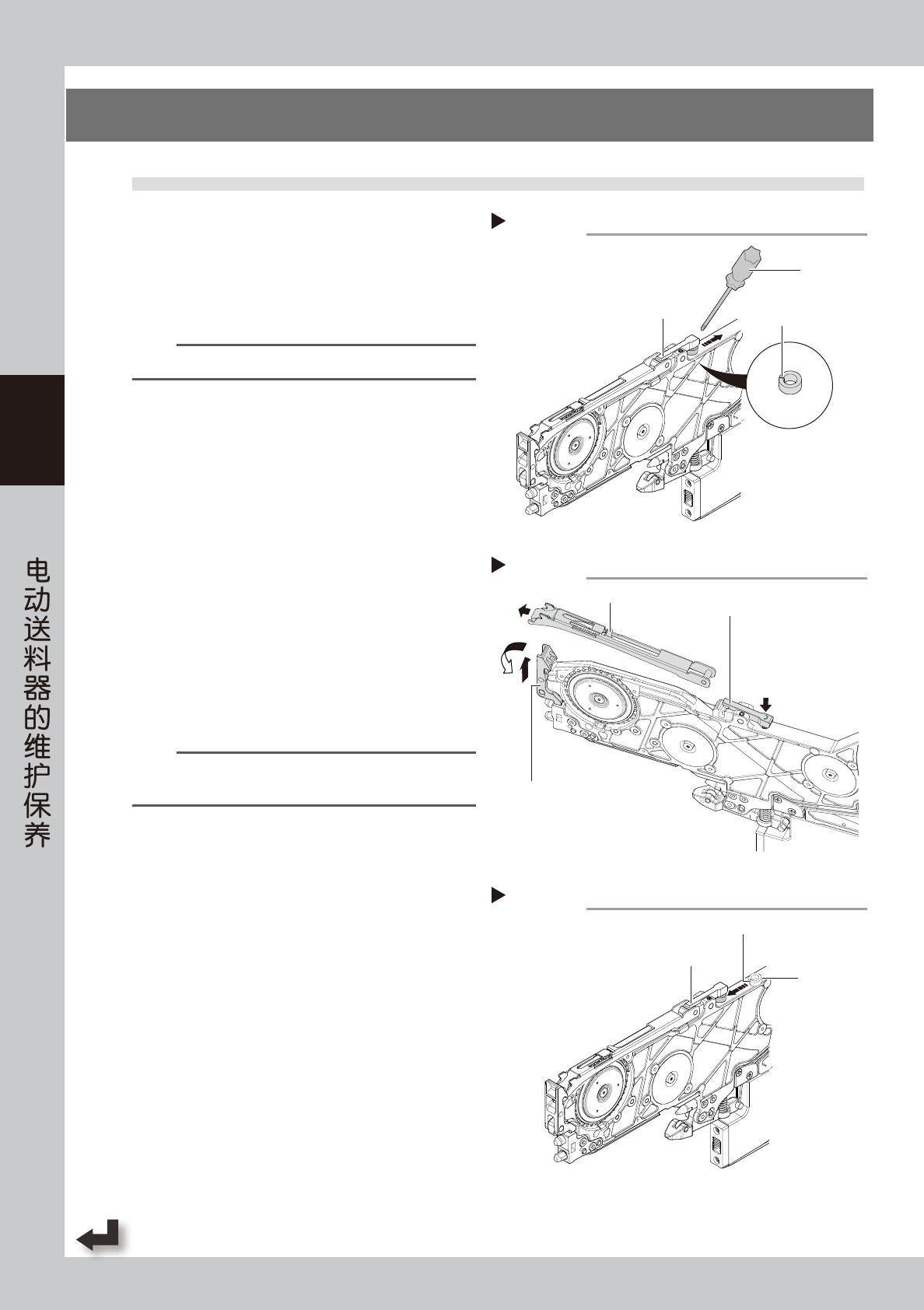

3.1 压料盖的更换
1
从后端压料扣下方拆卸挡环。
1. 转动后端压料扣下方的挡环，使挡环上的切缝
朝向压料盖。
2. 将精密螺丝刀插入挡环，如右图中箭头所示方
向拆下挡环。
n
要点
拆下的挡环还需要再装回原位，请勿丢失。
2
拆卸压料盖。
1. 将前端压料扣边向上提起边向前拉开之后，将
压料盖斜向提起。
2. 按后端压料扣的右图中箭头所示部位，取出压
料盖。
3
换上新的压料盖。
按照 Step2 的相反步骤将新的压料盖安装在送料器
上。
4
安装挡环。
1. 打开挡环的切缝，如右图中箭头所示方向将挡
环安装在后端压料扣下方的弹簧部。
2. 确认挡环可以围绕后端压料扣下方的弹簧转动。
3. 将压着压料盖的后端压料扣侧向上试提，确认
压料盖的后端部不会松脱。
n
要点
忘记安装挡环或安装不到位，可能会引起载带堵塞等导致压
料盖松脱。
拆卸挡环
Step 1
后端压料扣
精密螺丝刀
切缝
65304-9L-00
Step 2
拆卸压料盖
后端压料扣
压料盖
前端压料扣
65305-9L-00
安装挡环
Step 4
后端压料扣
挡环
切缝
65306-9L-00
3-7
3
S
S

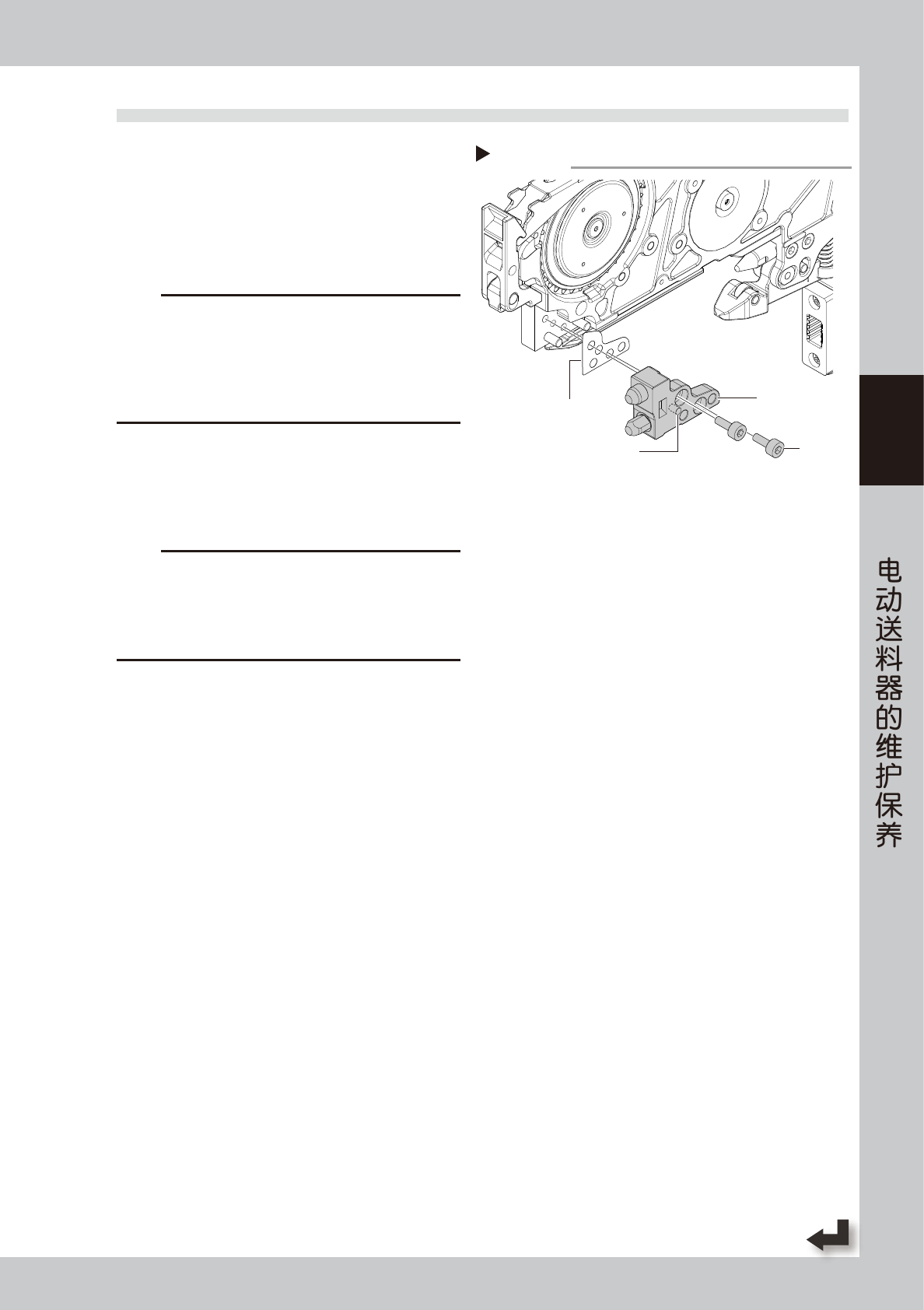

3.2 前端固定块的更换
1
拆卸前端固定块。
1. 用内六角扳手 (2.5) 拆卸前端固定块的 2 处固定
螺栓。
2. 用长度超过 6mm 的 M3 螺栓 (M3×6 以上 ) 拧
入 M3 螺孔中，使前端固定块被顶起之后，用
手将前端固定块笔直取下。
c
注意
•
请务必用手将前端固定块笔直取下。若在前端固定块为倾
斜的状态下拆卸，可能会使螺栓或螺孔变形。
•
前端固定块与送料器之间可能会装有多块垫片，请注意不
要丢失。
•
装有垫片时，拆下前端固定块之后，请注意不要被露在外
面的垫片划伤。
2
安装新的前端固定块。
换上新的前端固定块，用内六角扳手 (2.5) 拧紧 2
处固定螺栓进行固定。
y
拧紧扭矩 ：200N
•
cm
c
注意
•
前端固定块与送料器之间装有垫片时，请务必将垫片装回
原位。
•
装有垫片时，请注意不要被露在外面的垫片划伤。
•
更换前端固定块之后，需要使用吸料位置调整仪确认吸料
位置。
Step 1-2
更换前端固定块
前端固定块
垫片
固定螺栓
M3螺孔
65307-9L-00
