3.3 前端压料扣的更换
1
拆卸挡环。
参照前述“3.1 压料盖的更换”的 Step1，拆卸挡环。
n
要点
拆下的挡环还需要再装回原位，请勿丢失。
2
拆卸压料盖。
1. 将前端压料扣边向上提起边向前拉开之后，将
压料盖斜向提起。
2. 按后端压料扣的右图中箭头所示部位，取出压
料盖。
3
拆卸前端固定块。
1. 用内六角扳手 (2.5) 拆卸前端固定块的 2 处固定
螺栓。
2. 用长度超过 6mm 的 M3 螺栓 (M3×6 以上 ) 拧
入 M3 螺孔中，使前端固定块被顶起之后，用
手将前端固定块笔直取下。
c
注意
•
请务必用手将前端固定块笔直取下。若在前端固定块为倾
斜的状态下拆卸，可能会使螺栓或螺孔变形。
•
前端固定块与送料器之间可能会装有多块垫片，请注意不
要丢失。
•
装有垫片时，拆下前端固定块之后，请注意不要被露在外
面的垫片划伤。
4
拆卸前端压料扣。
1. 用内六角扳手 (1.5) 拧松 1 处紧定螺钉之后，拔
出轴。
2. 拆下前端压料扣。
c
注意
前端压料扣内装有弹簧。拔出轴时，受弹力作用前端压料扣
与弹簧可能会被弹出，请注意不要丢失。

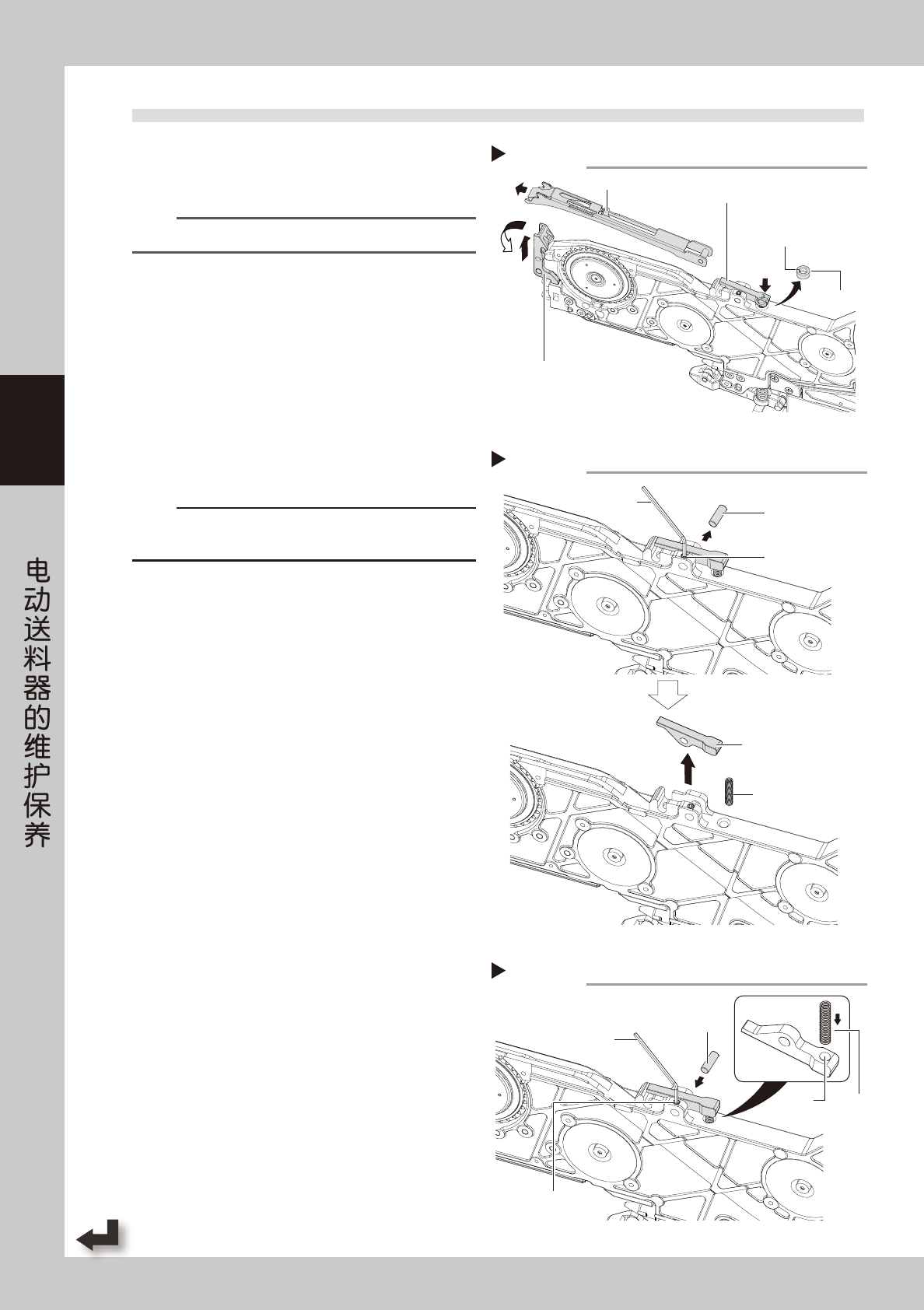

Step 1-2
挡环
后端压料扣
切缝
拆卸挡环与压料盖
压料盖
前端压料扣
65308-9L-00
Step 3
拆卸前端固定块
前端固定块
垫片
固定螺栓
M3螺孔
65309-9L-00
Step 4
拆卸前端压料扣
前端压料扣
轴
紧定螺钉
65310-9L-00
3-9
3
S
S
5
换上新的前端压料扣。
1. 将弹簧套在新前端压料扣的凸部。
2. 将新前端压料扣装回原位，并对准前端压料扣
与送料器的轴孔。
3. 将轴插入轴孔。
4. 用内六角扳手 (1.5) 拧紧 1 处紧定螺钉固定轴。
y
拧紧扭矩 ：40N
•
cm
c
注意
对准轴孔的位置时，请同时确认弹簧是否有足够的弹力。
6
将前端固定块装回原位。
将前端固定块装回原位，用内六角扳手 (2.5) 拧紧
2 处固定螺栓进行固定。
y
拧紧扭矩 ：200N
•
cm
c
注意
•
前端固定块与送料器之间装有垫片时，请务必将垫片装回
原位。
•
装有垫片时，请注意不要被露在外面的垫片划伤。
7
将压料盖装回原位。
按照 Step2 的相反步骤将压料盖安装在送料器上。
n
要点
更换前端压料扣的步骤中包含拆卸前端固定块，因此更换之
后需要使用吸料位置调整仪确认吸料位置。
8
安装挡环。
参照前述“3.1 压料盖的更换”的 Step4，将挡环
装回原位，并确认压料盖不会松脱。

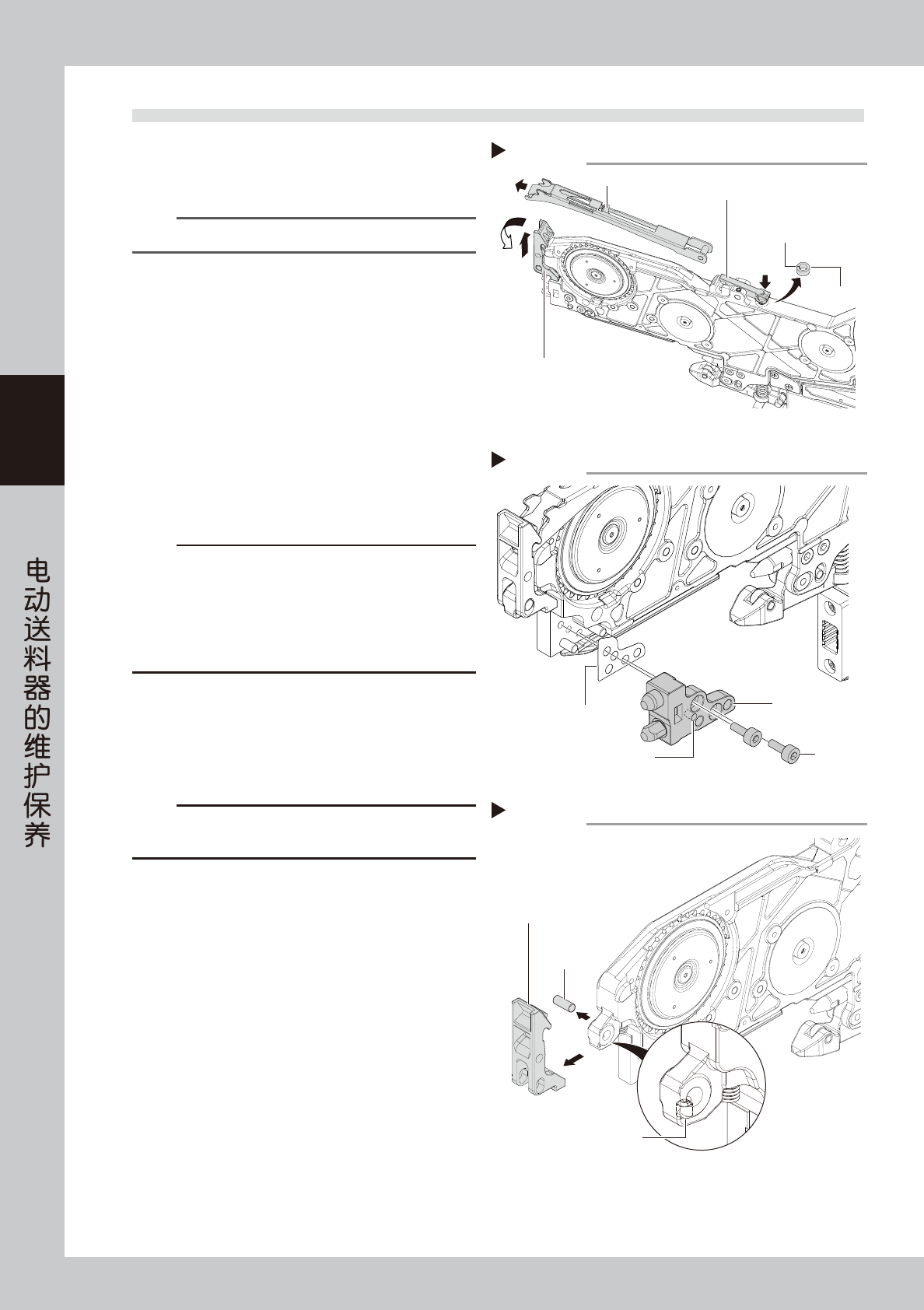

Step 5
安装新的前端压料扣
前端压料扣
轴
凸部
弹簧
3-10
3
S
S
3.4 后端压料扣的更换
1
拆卸挡环。
参照前述“3.1 压料盖的更换”的 Step1，拆卸挡环。
n
要点
拆下的挡环还需要再装回原位，请勿丢失。
2
拆卸压料盖。
1. 将前端压料扣边向上提起边向前拉开之后，将
压料盖斜向提起。
2. 按后端压料扣的右图中箭头所示部位，取出压
料盖。
3
拆卸后端压料扣。
1. 用内六角扳手 (1.5) 拧松 1 处紧定螺钉之后，拔
出轴。
2. 拆下后端压料扣。
c
注意
后端压料扣内装有弹簧。拔出轴时，受弹力作用后端压料扣
与弹簧可能会被弹出，请注意不要丢失。
4
安装新的后端压料扣。
1. 将弹簧插入新后端压料扣的凹部。
2. 将新的后端压料扣装回原位，并对准后端压料
扣与送料器的轴孔。
3. 将轴插入轴孔中。
4. 用内六角扳手 (1.5) 拧紧 1 处紧定螺钉固定轴。
y
拧紧扭矩 ：40N
•
cm
5
将压料盖装回原位。
按照 Step2 的相反步骤将压料盖安装在送料器上。
6
安装挡环。
参照前述“3.1 压料盖的更换”的 Step4，将挡环
装回原位，并确认压料盖不会松脱。
Step 1-2
挡环
后端压料扣
切缝
拆卸挡环与压料盖
压料盖
前端压料扣
65308-9L-00

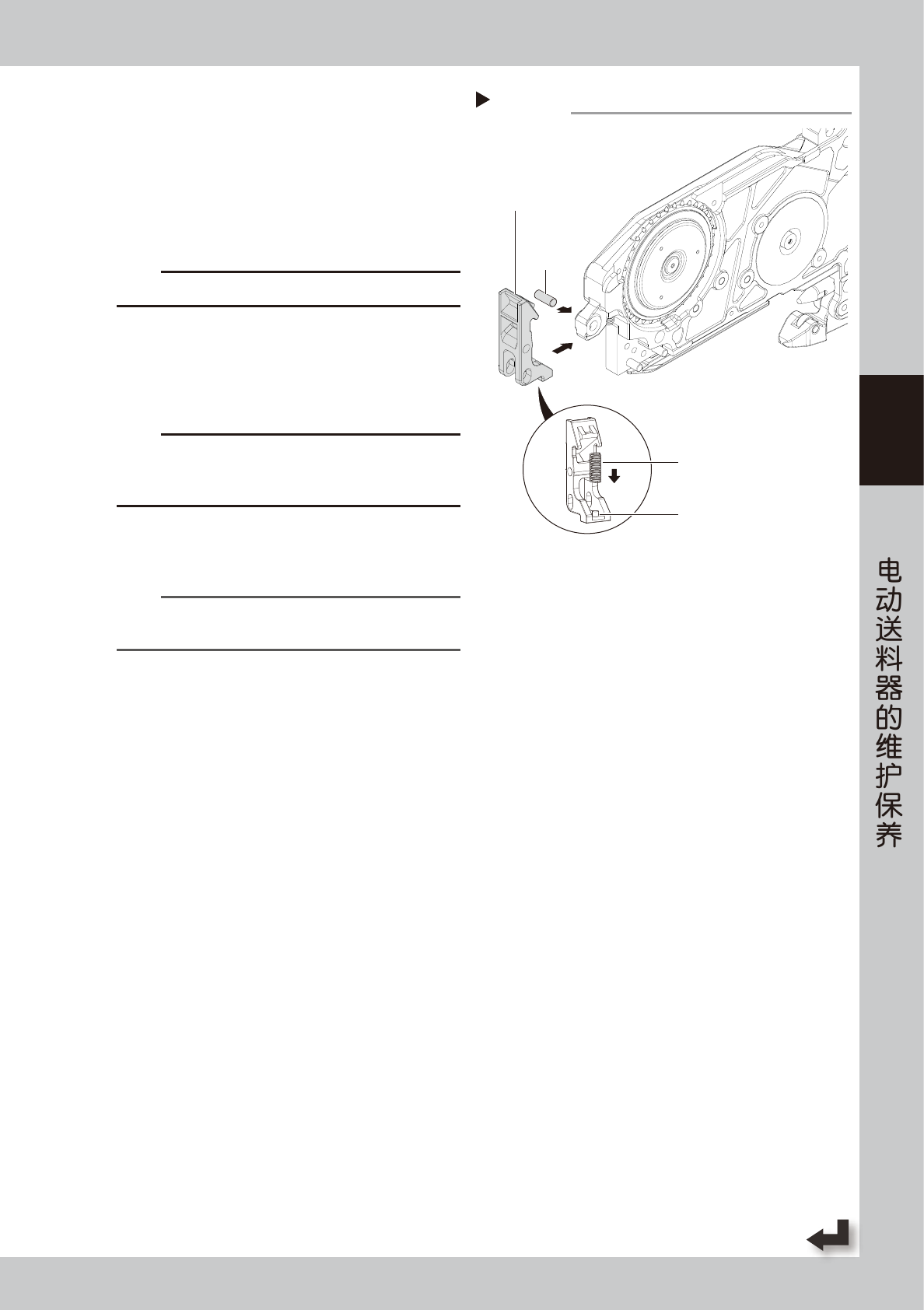

Step 3
拆卸后端压料扣
内六角扳手 (1.5)
紧定螺钉
轴
后端压料扣
弹簧
65312-9L-00
安装新的后端压料扣
Step 4
内六角扳手 (1.5)
紧定螺钉
轴
凹部
弹簧
65313-9L-00
