3.8 底板的更换
更换底板时需要拆卸固定销。关于固定销的拆装，请参照本章前述“3.7 固定销的更换”。
1
拆卸锁定销。
1. 用十字螺丝刀 (No.2) 拆卸固定锁定销的 1 处螺
钉。
2. 再在拆出了螺钉的螺孔中插入内六角扳手等顶
出锁定销。
2
拆卸止转销。
用内六角扳手 (1.5) 拧松紧定螺钉 (1 颗 ) 之后，拔
出止转销。
3
使锁定杆降到最低位置。
n
要点
无需拆卸钢丝的轴。
4
拆卸固定销。
用内六角扳手 (2.5) 拆卸固定销的 2 根固定螺栓之
后，取下固定销。
5
拆卸底板。
用十字螺丝刀 (No.2) 拆卸底板的 2 颗固定螺钉之
后，拆下底板。
6
换上新的底板。
1. 在 2 颗固定螺钉上涂上螺纹密封剂 (LOCTITE
241)。
2. 换上新的底板，用十字螺丝刀 (No.2) 拧紧在 1. 中
涂抹了螺纹密封剂的 2 颗固定螺钉固定新的底
板。
c
注意
安装底板时，请注意底板的朝向。
7
将固定销装回原位。
1. 将固定销插入送料器的固定销安装孔中。
2. 边向底板方向按住固定销，边用内六角扳手
(2.5) 拧紧 2 根固定螺栓。
y
拧紧扭矩 ：55N
•
cm
参考
关于固定销的详细安装方法，请参照本章前述“3.7固定销的
更换”。
8
使锁定杆回到原来的位置。
在按住弹簧的状态下，使锁定杆回到原来的位置。

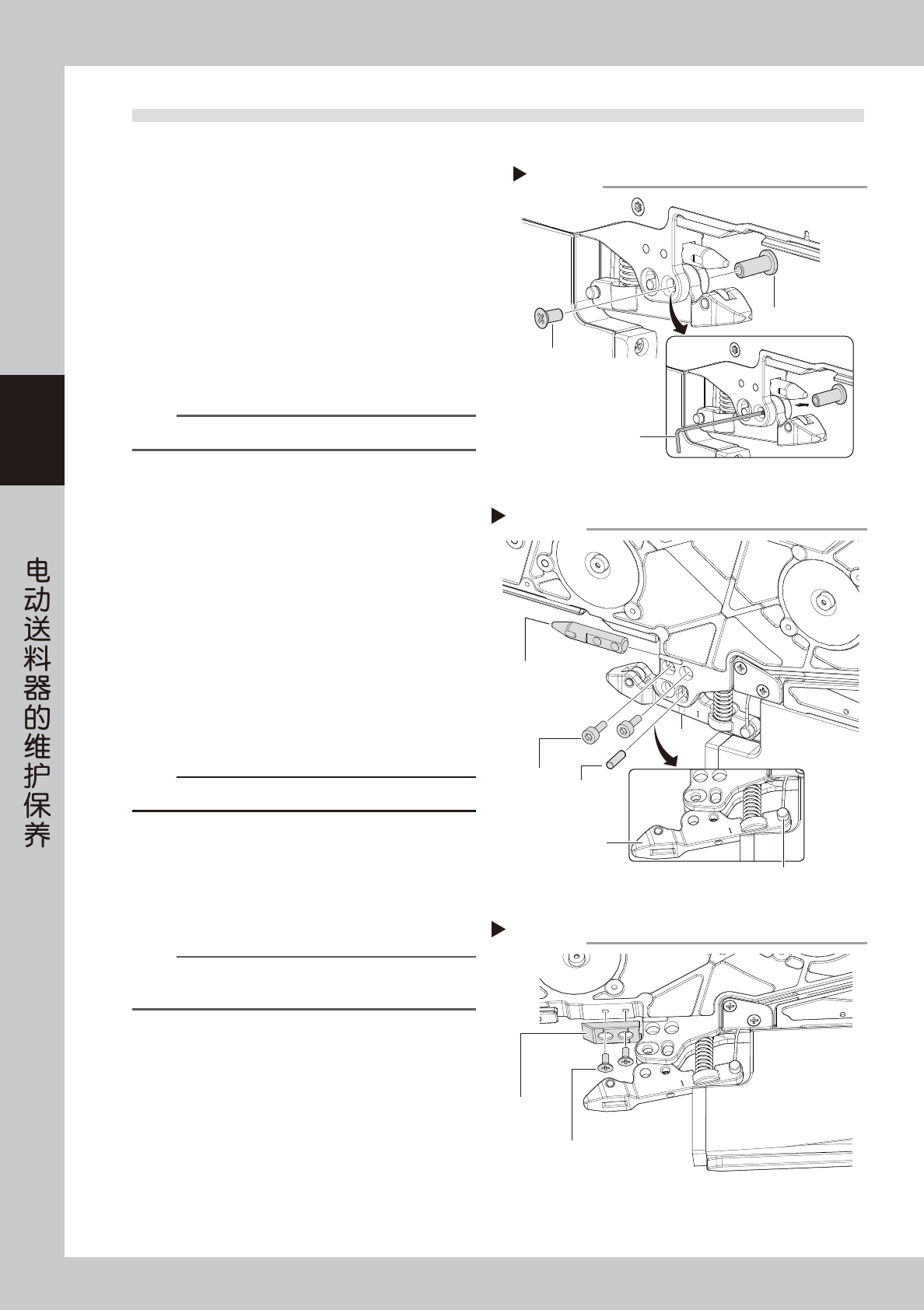

Step 2-4
拆卸止转销、固定销
固定螺栓
固定销
止转销
紧定螺钉
使锁定杆降到
最低位置
无需拆卸钢丝的轴
65325-9L-00
Step 5-6
更换底板
底板
固定螺钉
65326-9L-00
Step 1
拆卸锁定销
锁定销
螺钉
用内六角扳手等插入
此螺孔中顶出锁定销
65324-9L-00
3-17
3
S
S
9
安装锁定销。
1. 将锁定杆向上推，对齐锁定杆与送料器的锁定
销孔。
2. 将锁定销插入锁定销孔之后，用十字螺丝刀
(No.2) 拧紧螺钉 (1 颗 ) 进行固定。
y
拧紧扭矩 ：75N
•
cm
c
注意
锁定销的销头上下面为平面加工，锁定销孔的上下面也同样
为平面加工。因此，插入锁定销时请对准锁定销的平面与锁
定销孔的平面。
0
安装止转销。
将止转销插入原位之后，用内六角扳手 (1.5) 拧紧
紧定螺钉 (1 颗 ) 进行固定。
y
拧紧扭矩 ：40N
•
cm
c
注意
安装止转销之后，用手触摸确认止转销没有凸起。
n
要点
更换底板之后，需要调整钢丝的松弛、确认固定销的安装状态、
吸料位置。关于钢丝的松弛调整方法，请参照本章后述“■
钢丝松弛的调整方法”。

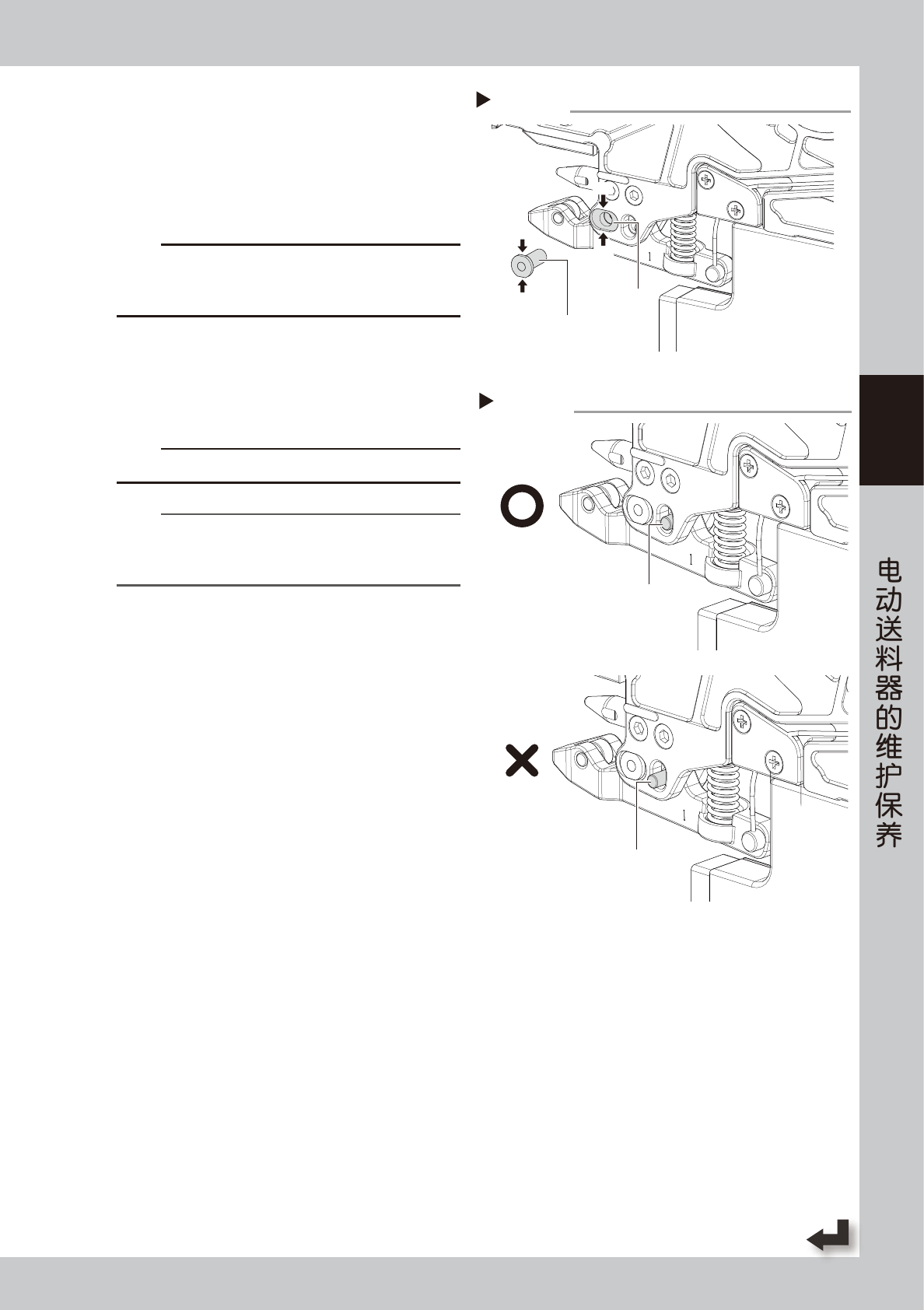

Step 9
安装锁定销
锁定销
锁定销孔
平面
平面
平面
平面
65327-9L-00
安装止转销
Step 8
正常状态的止转销
凸起状态的止转销
65328-9L-00
3-18
3
S
S
3.9 钢丝的更换
1
拆卸钢丝的轴。
1. 用精密一字螺丝刀拆下钢丝的 E 型圈。
2. 拔出钢丝的轴。
c
注意
•
拆卸 E 型圈时，请注意不要丢失。
•
E 型圈为专用配件，万一丢失，请勿使用非指定的 E 型圈。
2
拆卸钢丝盖板 1、2。
用十字螺丝刀 (No.1) 拆卸固定钢丝盖板的螺钉 ( 各
2 处 ) 之后，取下钢丝盖板。
3
拆卸张力垫片 1、2 与紧线器 1、张力弹簧。
1. 从把手侧用尖嘴钳夹住钢丝的球状部拉出钢丝。
2. 取下张力垫片 1、2 ( 数片 ) 与紧线器 1、张力
弹簧。
4
拆卸钢丝。
将钢丝从把手与送料器的连接部侧抽出。
Step 2
拆卸钢丝盖板1、2
钢丝盖板 2
螺钉
钢丝盖板 1
螺钉
65329-9L-00
Step 3
紧线器 1
张力垫片 2 (数片)
钢丝
张力弹簧
球状部
张力垫片 1
拆卸张力垫片1、2与紧线器1、张力弹簧
65330-9L-00i
拆卸钢丝
Step 4
把手 钢丝
65331-9L-00
Step 1
拆卸钢丝的轴
钢丝的轴
E型圈
65315-9L-00
