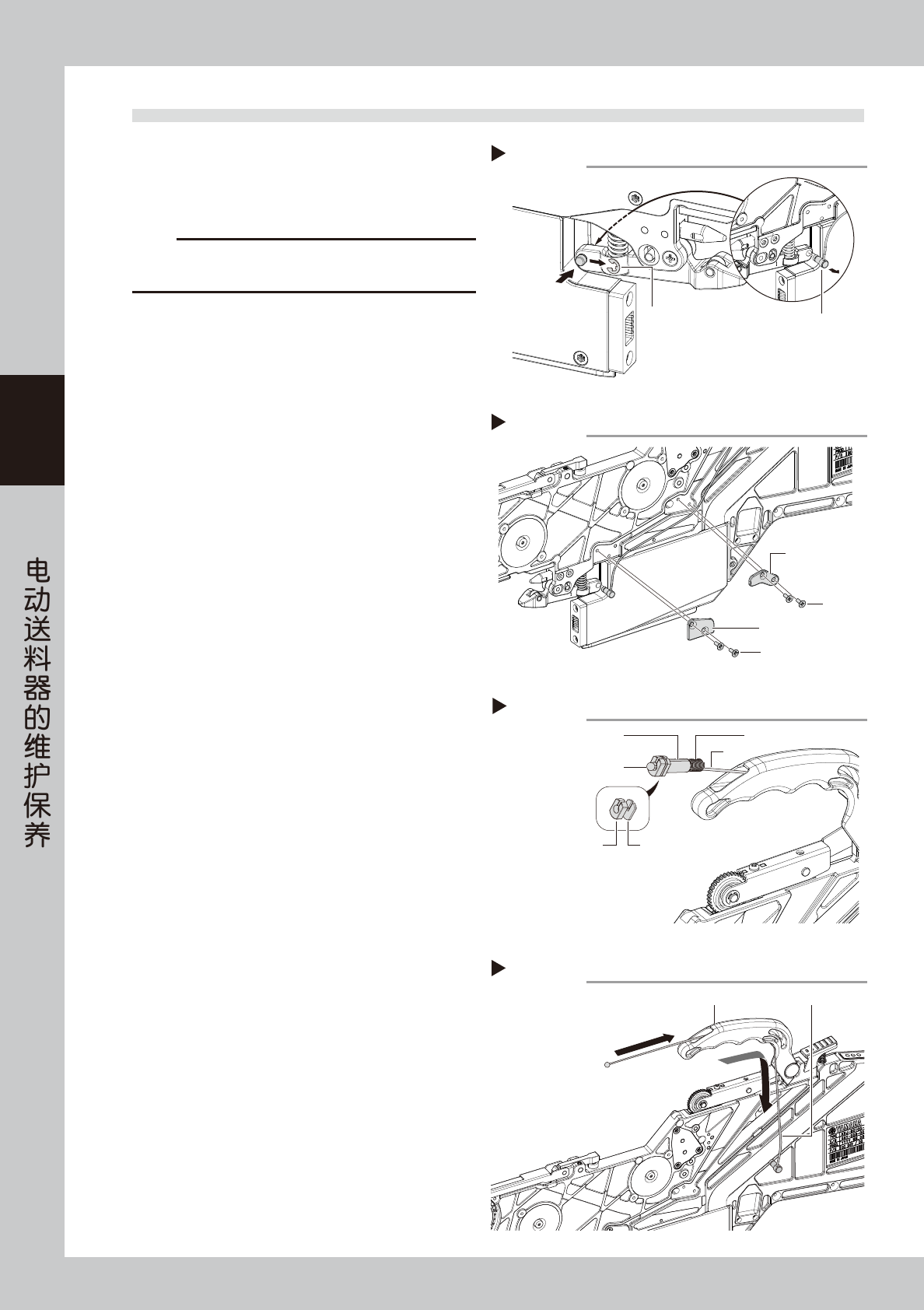

3-18
3
S
S
3.9 钢丝的更换
1
拆卸钢丝的轴。
1. 用精密一字螺丝刀拆下钢丝的 E 型圈。
2. 拔出钢丝的轴。
c
注意
•
拆卸 E 型圈时，请注意不要丢失。
•
E 型圈为专用配件，万一丢失，请勿使用非指定的 E 型圈。
2
拆卸钢丝盖板 1、2。
用十字螺丝刀 (No.1) 拆卸固定钢丝盖板的螺钉 ( 各
2 处 ) 之后，取下钢丝盖板。
3
拆卸张力垫片 1、2 与紧线器 1、张力弹簧。
1. 从把手侧用尖嘴钳夹住钢丝的球状部拉出钢丝。
2. 取下张力垫片 1、2 ( 数片 ) 与紧线器 1、张力
弹簧。
4
拆卸钢丝。
将钢丝从把手与送料器的连接部侧抽出。
Step 2
拆卸钢丝盖板1、2
钢丝盖板 2
螺钉
钢丝盖板 1
螺钉
65329-9L-00
Step 3
紧线器 1
张力垫片 2 (数片)
钢丝
张力弹簧
球状部
张力垫片 1
拆卸张力垫片1、2与紧线器1、张力弹簧
65330-9L-00i
拆卸钢丝
Step 4
把手 钢丝
65331-9L-00
Step 1
拆卸钢丝的轴
钢丝的轴
E型圈
65315-9L-00

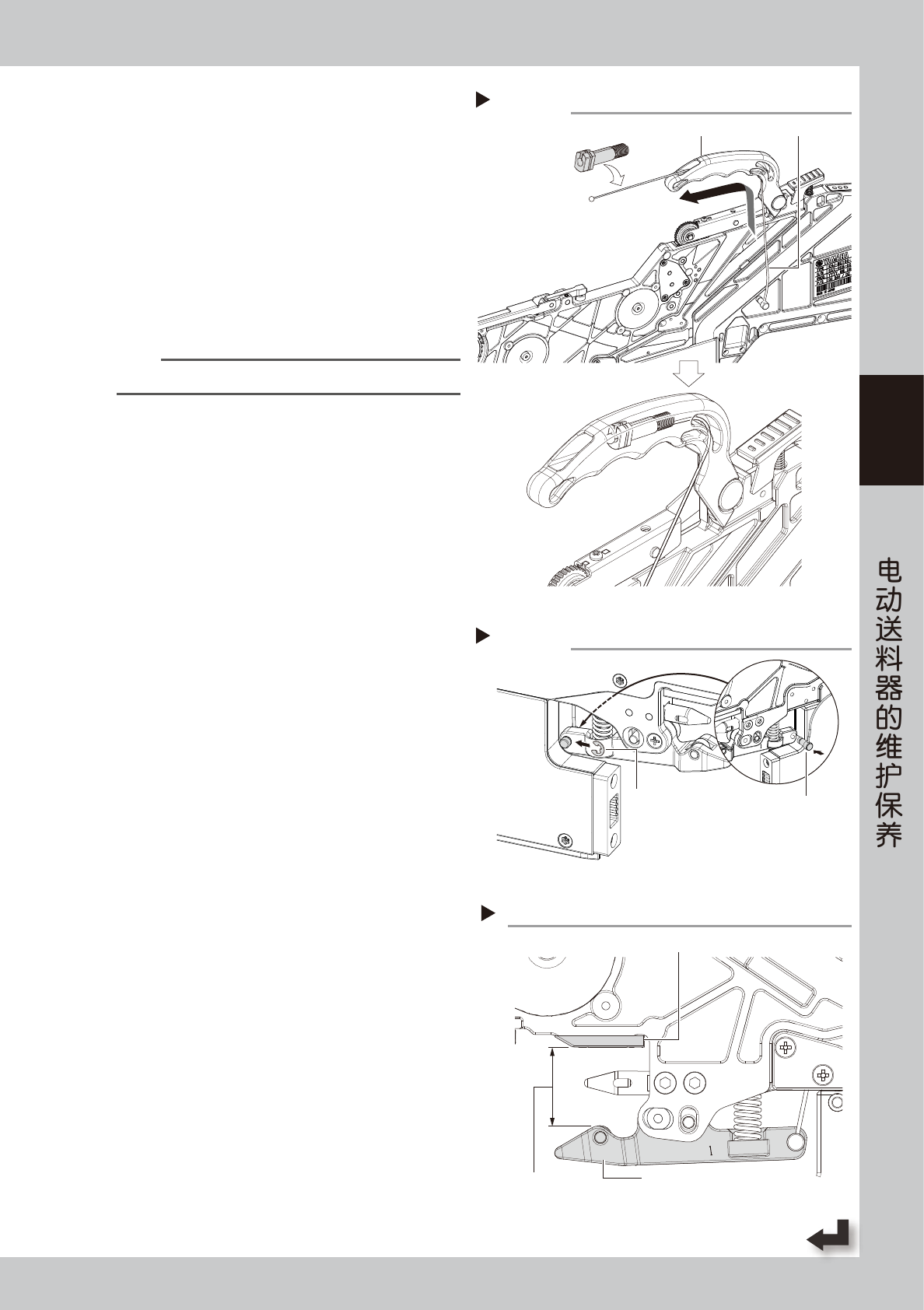

3-19
3
S
S
5
换上新的钢丝。
将新的钢丝从把手与送料器的连接部侧插入，嵌入
钢丝导槽内。
6
安装张力弹簧、紧线器 1 与张力垫片 1、2。
在钢丝的球状部一端装上张力弹簧、紧线器与张力
垫片 1、2 ( 数片 ) 之后，将钢丝完全插入把手内。
7
将钢丝盖板 1、2 装回原位。
用十字螺丝刀 (No.1) 拧紧固定钢丝盖板 1、2 的螺
钉 ( 各 2 处 )，固定钢丝盖板。
y
拧紧扭矩 ：20N
•
cm
n
要点
请务必使钢丝通过钢丝盖板 1、2 背面的导槽。
8
将钢丝的轴装回原位。
1. 将钢丝的轴插入锁定杆的轴孔中。插入时，注
意轴的朝向。
2. 用尖嘴钳固定 E 型圈。
■ 钢丝松弛的调整方法
将把手向后 ( 操作按钮侧 ) 扳到位 ( 锁定杆为打开状态 )
时，确认底板与锁定杆之间距离 20 〜 21mm。若超过了
该范围，可以增减张力垫片 2 的片数进行调整。
Step 8
钢丝的轴
E型圈
安装钢丝的轴
65333-9L-00
安装新的钢丝
Step 5-6
把手 钢丝
65332-9L-00
钢丝松弛的调整方法
锁定杆
底板
2021mm
65334-9L-00

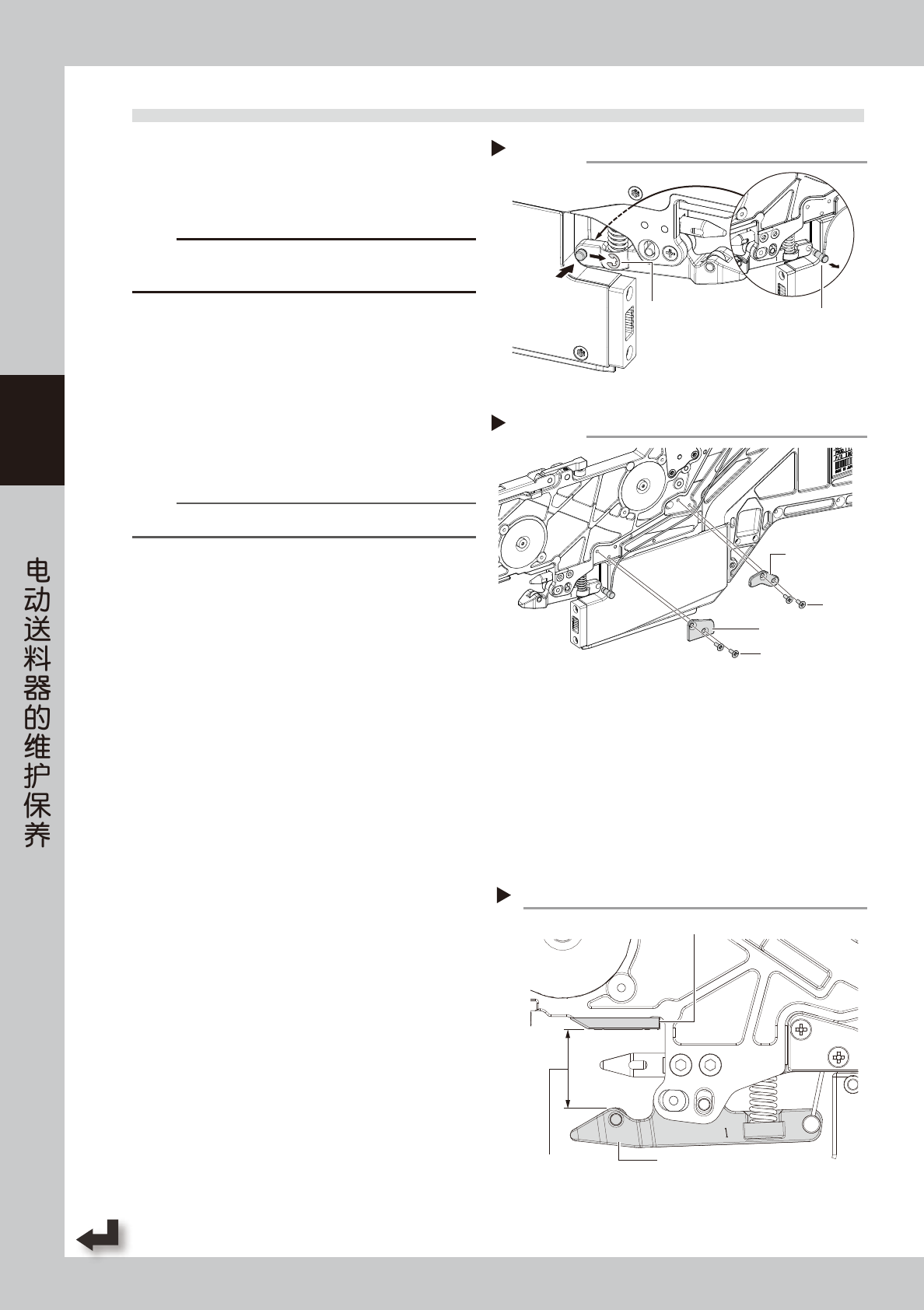

3-20
3
S
S
3.10 钢丝盖板 1、2 的更换
1
拆卸钢丝的轴。
1. 用精密一字螺丝刀拆下钢丝的 E 型圈。
2. 拔出钢丝的轴。
c
注意
•
拆卸 E 型圈时，请注意不要丢失。
•
E 型圈为专用配件，万一丢失，请勿使用非指定的 E 型圈。
2
拆卸钢丝盖板 1、2。
用十字螺丝刀 (No.1) 拆卸固定钢丝盖板的螺钉 ( 各
2 处 ) 之后，取下钢丝盖板。
3
换上新的钢丝盖板 1、2。
换上新的钢丝盖板 1、2，用十字螺丝刀 (No.1) 拧
紧固定钢丝盖板 1、2 的螺钉 ( 各 2 处 ) 进行固定。
y
拧紧扭矩 ：20N
•
cm
n
要点
请务必使钢丝通过钢丝盖板 1、2 背面的导槽。
4
将钢丝的轴装回原位。
1. 将钢丝的轴插入锁定杆的轴孔中。插入时，注
意轴的朝向。
2. 用尖嘴钳固定 E 型圈。
■ 钢丝松弛的调整方法
将把手向后 ( 操作按钮侧 ) 扳到位 ( 锁定杆为打开状态 )
时，确认底板与锁定杆之间距离 20 〜 21mm。若超过了
该范围，可以增减张力垫片 2 的片数进行调整。
Step 1
拆卸钢丝的轴
钢丝的轴
E型圈
65315-9L-00
Step 2
拆卸钢丝盖板1、2
钢丝盖板 2
螺钉
钢丝盖板 1
螺钉
65329-9L-00
钢丝松弛的调整方法
锁定杆
底板
2021mm
65334-9L-00
