3-23 3 S S 3.13 把手的更换 ■8mmSS 电动送料器时 1 拆卸钢丝的轴。 1. 用精密一字螺丝刀拆下钢丝的 E 型圈。 2. 拔出钢丝的轴。 c 注意 • 拆卸 E 型圈时，请注意不要丢失。 • E 型圈为专用配件，万一丢失，请勿使用非指定的 E 型圈。 2 拆卸钢丝盖板 1、2。 用十字螺丝刀 (No.1) 拆卸固定钢丝盖板的螺钉 ( 各 2 处 ) 之后，取下钢丝盖板。 3 拆卸张力垫片 1、 …
3-22
3
S
S

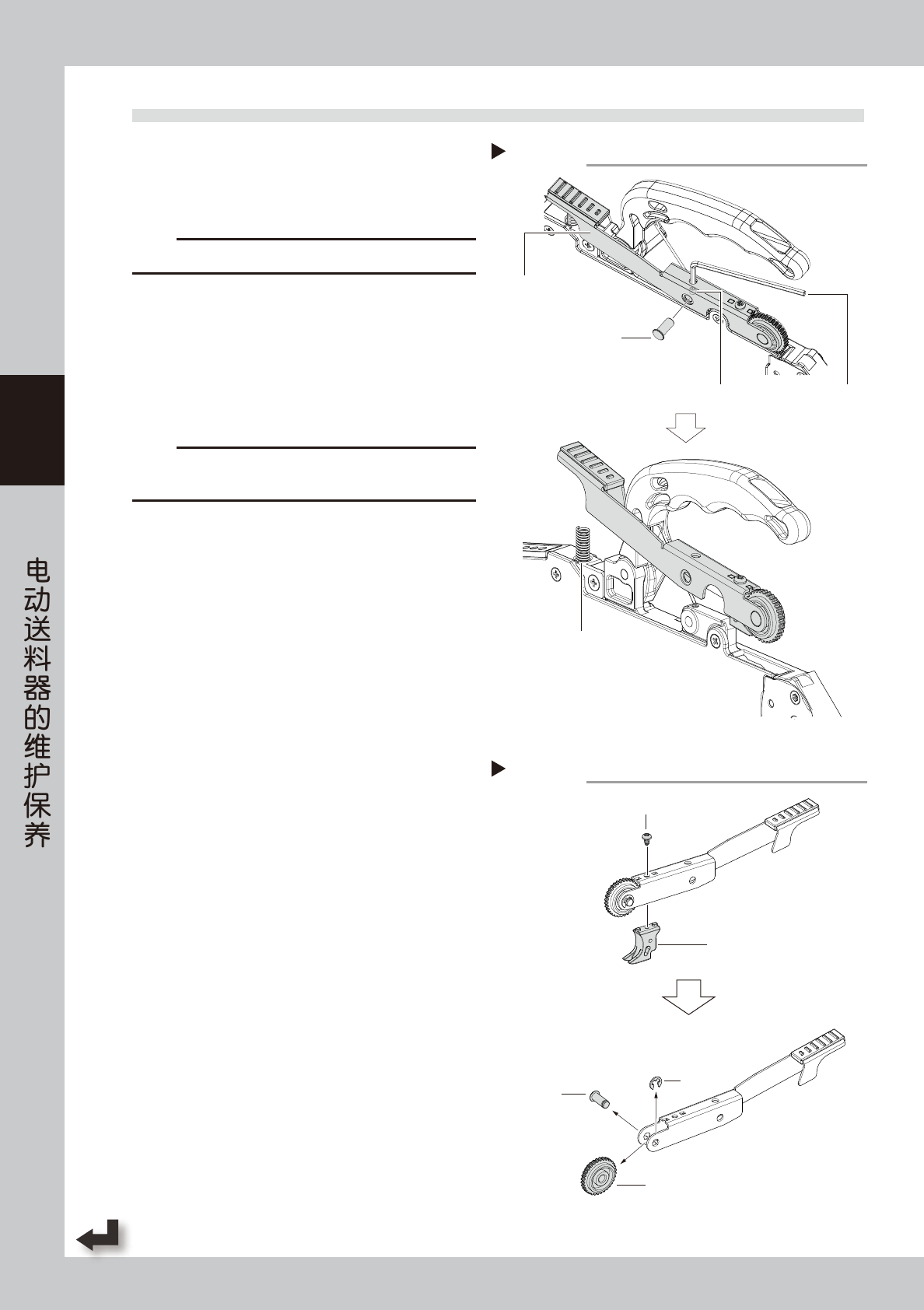

3.12 卷带齿轮的更换
1
拆卸 P/O 杆。
1. 用内六角扳手 (1.5) 拧松紧定螺钉 (1 颗 )。
2. 拔出 P/O 杆轴 2 之后，将 P/O 杆拆下。
c
注意
拆卸 P/O 杆时，请注意不要丢失弹簧。
2
拆卸卷带齿轮。
1. 用十字螺丝刀 (No.1) 拆卸固定 P/O 齿形块的 1
处螺钉。
2. 用精密一字螺丝刀拆卸固定 P/O 杆轴 1 的 E 型
圈。
3. 拔出 P/O 杆轴 1 之后，取下卷带齿轮。
c
注意
•
拆卸 E 型圈时，请注意不要丢失。
•
E 型圈为专用配件，万一丢失，请勿使用非指定的 E 型圈。
3
换上新的卷带齿轮。
1. 换上新的卷带齿轮，并插入 P/O 杆轴 1。
2. 用尖嘴钳将 E 型圈安装在 P/O 杆轴 1 上。
3. 将 P/O 齿形块装回原位，用十字螺丝刀拧紧螺
钉 (1 处 ) 进行固定。
y
拧紧扭矩 ：30N
•
cm
4. 用手指转动卷带齿轮，确认转动正常。若转动
不顺畅，请对 P/O 齿形块的位置进行微调。
4
将 P/O 杆装回送料器。
1. 将 P/O 杆的弹簧安装位置对准弹簧使弹簧嵌入
之后，将 P/O 杆安装在送料器上。
2. 插入 P/O 杆轴 2，并用内六角扳手 (1.5) 拧紧紧
定螺钉 (1 颗 ) 进行固定。
y
拧紧扭矩 ：40N
•
cm
Step 1
拆卸P/O杆
P/O杆
P/O杆轴2
紧定螺钉
内六角扳手 (1.5)
弹簧
65335-9L-00
拆卸卷带齿轮
Step 2
P/O齿形块
E型圈
卷带齿轮
P/O 杆轴1
螺钉
65336-9L-00
3-23
3
S
S
3.13 把手的更换
■8mmSS 电动送料器时
1
拆卸钢丝的轴。
1. 用精密一字螺丝刀拆下钢丝的 E 型圈。
2. 拔出钢丝的轴。
c
注意
•
拆卸 E 型圈时，请注意不要丢失。
•
E 型圈为专用配件，万一丢失，请勿使用非指定的 E 型圈。
2
拆卸钢丝盖板 1、2。
用十字螺丝刀 (No.1) 拆卸固定钢丝盖板的螺钉 ( 各
2 处 ) 之后，取下钢丝盖板。
3
拆卸张力垫片 1、2 与紧线器 1、张力弹簧。
1. 从把手侧用尖嘴钳夹住钢丝的球状部拉出钢丝。
2. 取下张力垫片 1、2 ( 数片 ) 与紧线器 1、张力
弹簧。
4
拆卸钢丝。
将钢丝从把手与送料器的连接部侧抽出。
Step 1
拆卸钢丝的轴
钢丝的轴
E型圈
65315-9L-00
Step 2
拆卸钢丝盖板1、2
钢丝盖板 2
螺钉
钢丝盖板 1
螺钉
65329-9L-00
Step 3
紧线器 1
张力垫片 2 (数片)
钢丝
张力弹簧
球状部
张力垫片 1
拆卸张力垫片1、2与紧线器1、张力弹簧
65330-9L-00
拆卸钢丝
Step 4
把手 钢丝
65331-9L-00
3-24
3
S
S
5
拆卸把手。
用内六角扳手 (1.5) 拆下固定把手栓的紧定螺钉 (1
颗 ) 之后，拔出把手栓，取下把手。
6
安装新的把手。
1. 换上新的把手，插入把手栓。
2. 在紧定螺钉 (1 颗 ) 上涂上螺纹密封剂 (LOCTITE
241)。
3. 用内六角扳手 (1.5) 拧紧在 2. 中涂抹了螺纹密
封剂的紧定螺钉固定把手栓。
y
紧定螺钉的拧紧扭矩 ：40N
•
cm
7
安装钢丝。
将钢丝从把手与送料器的连接部侧插入，嵌入钢丝
导槽内。
8
安装张力弹簧、紧线器 1 与张力垫片 1、2。
在钢丝的球状部一端装上张力弹簧、紧线器与张力
垫片 1、2 ( 数片 ) 之后，将钢丝完全插入把手内。
9
将钢丝盖板 1、2 装回原位。
用十字螺丝刀 (No.1) 拧紧固定钢丝盖板 1、2 的螺
钉 ( 各 2 处 )，固定钢丝盖板。
y
拧紧扭矩 ：20N
•
cm
n
要点
请务必使钢丝通过钢丝盖板 1、2 背面的导槽。
Step 5-6
更换把手 (8mm SS电动送料器）
把手栓
把手
紧定螺钉
65337-9L-00
安装新的钢丝
Step 7-8
把手 钢丝
65338-9L-00
Step 9
拆卸钢丝盖板1、2
钢丝盖板 2
螺钉
钢丝盖板 1
螺钉
65339-9L-00
