第 4 章 使用示例 目录 1. 关于使用示例 4-1 2. 有进行生产准备的场地时 4-2 3. 无进行生产准备的场地时 4-4
3-29
3
S
S
3.14 板卡连接器的更换
1
拆卸板卡连接器。
用十字螺丝刀 (No.1) 拆下固定板卡连接器的 2 颗螺
钉之后，取下板卡连接器。
c
注意
请勿直接用手触摸板卡连接器内部的端子。
2
安装新的板卡连接器。
1. 将新的板卡连接器对准 EL 盒的安装槽插入。
2. 在固定板卡连接器的螺钉 (1 颗 ) 上涂上螺纹密
封剂 (LOCTITE 241)。
3. 用十字螺丝刀 (No.1) 拧紧在 2. 中涂抹了螺纹密
封剂的螺钉固定新的板卡连接器。
y
拧紧扭矩 ：30N
•
cm

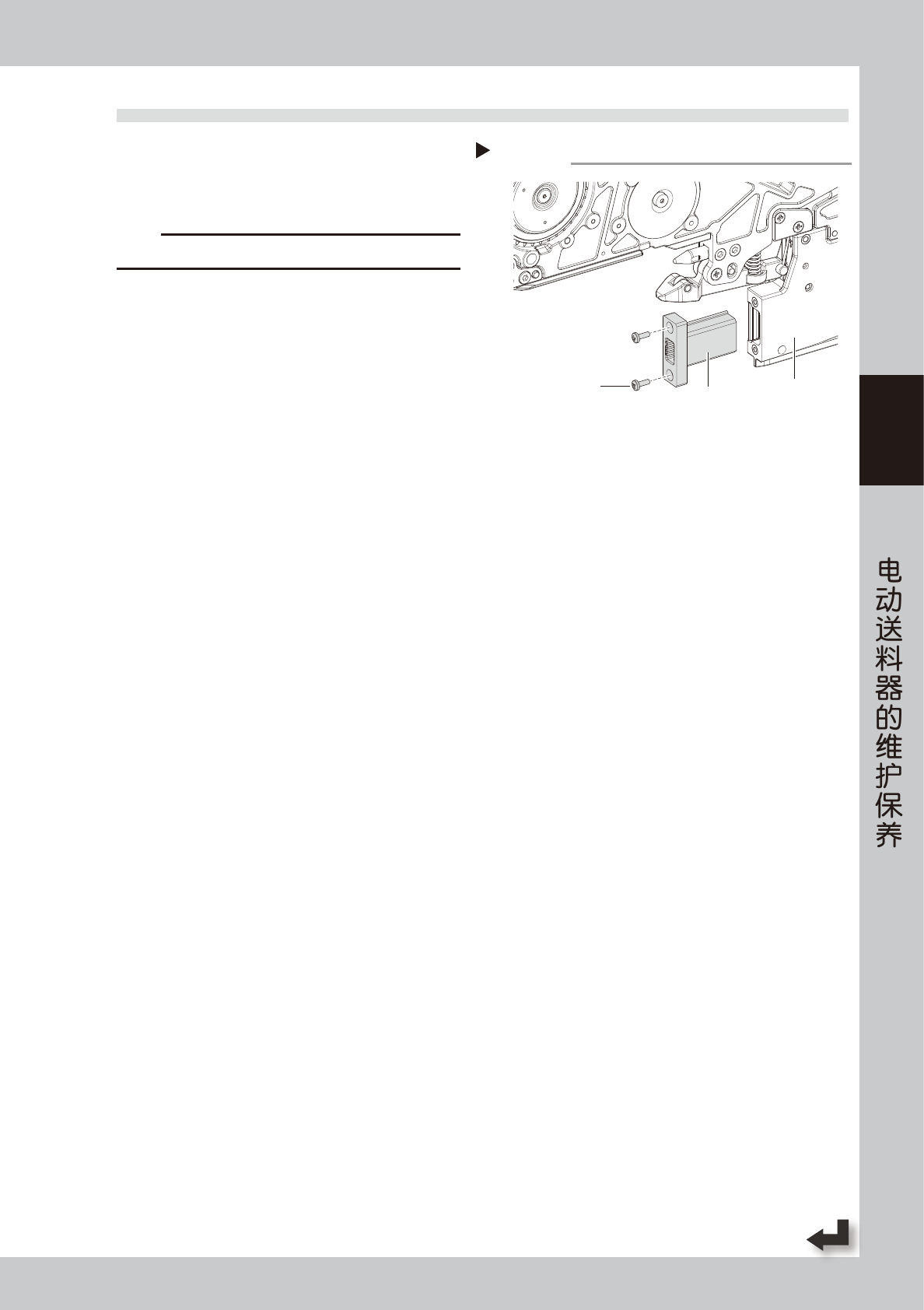

更换板卡连接器
Step 1-2
板卡连接器
螺钉
EL盒
65350-9L-00
第 4 章 使用示例
目录
1. 关于使用示例 4-1
2. 有进行生产准备的场地时 4-2
3. 无进行生产准备的场地时 4-4
4-1
4
1. 关于使用示例
SS 电动送料器可在下述条件下灵活使用。
本章，举例介绍符合下述条件 A 与条件 B 时使用 SS 电动送料器的方法。
‧ 走带间距 ( 或送料间距 ) 在何处进行设定？
A.编程人员在基板程序内设定。
B.操作人员在上料台或离线上料台安装料带时设定。
‧ 有进行生产准备的场地吗？
A.有单独的专用场地。
B.没有单独的专用场地，在贴片机附近进行。
‧ 操作环境如何？
A.送料器多，且操作人员分工化。
B.送料器少，由 1 名操作人员完成所有操作。
■生产准备与补充元件时使用的选配装置
‧上料台
该上料台装配在贴片机上，直接从贴片机接受电源运行。
主要用于元件用完时给更换用的送料器安装料带与确认 ( 或设定 ) 走带间距。
‧ 离线上料台
该离线上料台使用 AC 电源，可以脱离贴片机单独使用。
主要用于进行生产准备时给送料器安装料带与确认 ( 或设定 ) 走带间距。
