将安装板安装在宽幅多杆式送料器上。
将安装板的定位销插入底板，用 2 颗安装板固定螺钉进行固定。
安装板的安装
安装板
定位销
安装板
固定螺钉
安装板
固定螺钉
底板
送料器
65607-9L-00
4
取下料杆的胶塞。
杆装元件的料杆两端都有胶塞，是为防止料杆内的电子元件掉落用的。使用时取出。
c
注意
安装时注意不要使元件从料杆中掉落。
5
将料杆插入传料轨。
如下图所示，将料杆穿过料杆压板下方插入传料轨。
c
注意
注意电子元件的传送方向与正反面。
料杆的插入
料杆压板A
料杆
传料轨
65608-9L-00
6-5
6
■ 料杆可能脱落或过于挠曲时
需调节料杆压板 B 的弹簧片。
拧松料杆压板 B 的弹簧片的螺钉，将弹簧片调至有适当张力使料杆不会脱落的位置后，固定螺钉。
料杆压板
料杆支撑部
料杆压板B
65609-9L-00
■ 料杆太短无法到达料杆支撑部时
如下图所示，升高调节片，使其从下方抬高料杆。
调节片
料杆
调节片
65610-9L-00
■ 料杆太长，无法固定牢时
使用的料杆长度超过 550mm 时，如下图所示，需要安装选购件延伸架 ( 配件名 ：EXTENSIONPARTS) 加长料杆支撑部。
此外，调节板部可以根据料杆的长度进行调节。
料杆支撑部的加长
延伸架
安装延伸架的位置
根据料杆的长度调节
65616-9L-00
6-6
6
2.1.1 使用吸气组件 ( 选配 ) 时
小型元件因振动发生吸附错误时，可以从下方对元件进行吸气使吸附稳定。
下面，介绍安装选购件吸气组件 ( 配件名 ：VACUUN PARTS ASSY) 的方法。
1
将调节板放置在安装位置。
将调节板 ( 配件名：ADJUST PLATE) 的吸气孔部朝下放置在气密接头安装孔上 ( 可以安装的位置共 6 处 )。
n
要点
不对准吸气孔部安装，吸气效果会不佳，务必对准正确的位置安装。
调节板的安装
调节板
气密接头安装孔
传料轨
调节板背面
吸气孔部
65617-9L-00
2
安装传料轨。
将传料轨放置在调节板上，用内六角扳手拧紧 2 颗螺钉。
3
安装气密接头。

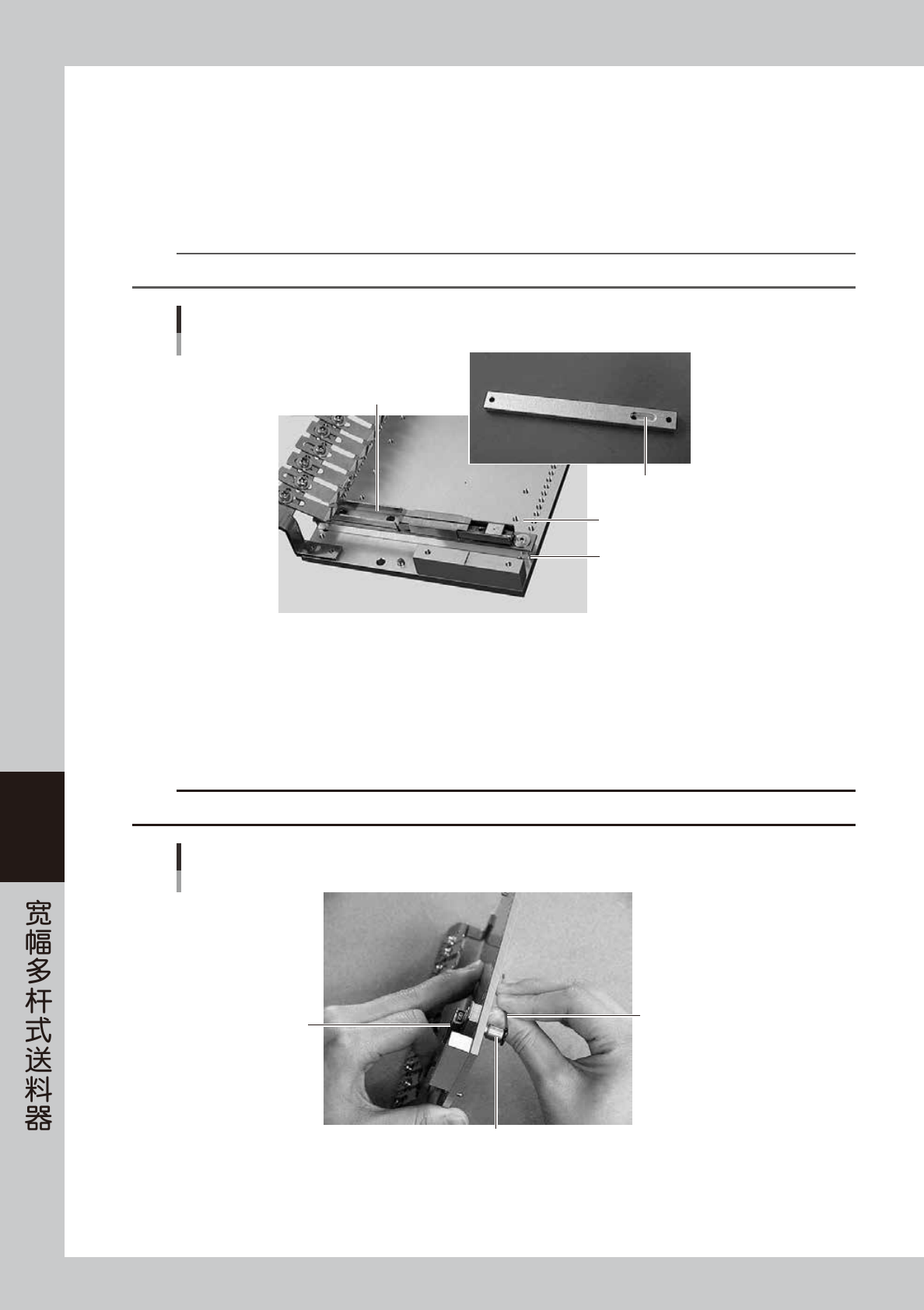

在 Step2 中安装了传料轨的安装板的背面 ( 下侧 )，用内六角扳手安装气密接头。
c
注意
因安装板是铝制品，请勿拧得过紧。
气密接头的安装
内六角扳手
传料轨
气密接头
65618-9L-00
