6-7 6 4 安装空气软管。 将吸引器侧的空气软管与安装板的气密接头连接，调速器侧的空气软管与贴片机正面的气密接头连接。 空气软管的连接 与安装板的 气密接头连接 与贴片机正面的 气密接头连接 调速器 吸引器 65619-9L-00 5 确认动作状态。 吸取元件，确认状态。若吸引力度过大，用调速器调节气流速度。
6-6
6
2.1.1 使用吸气组件 ( 选配 ) 时
小型元件因振动发生吸附错误时，可以从下方对元件进行吸气使吸附稳定。
下面，介绍安装选购件吸气组件 ( 配件名 ：VACUUN PARTS ASSY) 的方法。
1
将调节板放置在安装位置。
将调节板 ( 配件名：ADJUST PLATE) 的吸气孔部朝下放置在气密接头安装孔上 ( 可以安装的位置共 6 处 )。
n
要点
不对准吸气孔部安装，吸气效果会不佳，务必对准正确的位置安装。
调节板的安装
调节板
气密接头安装孔
传料轨
调节板背面
吸气孔部
65617-9L-00
2
安装传料轨。
将传料轨放置在调节板上，用内六角扳手拧紧 2 颗螺钉。
3
安装气密接头。
在 Step2 中安装了传料轨的安装板的背面 ( 下侧 )，用内六角扳手安装气密接头。
c
注意
因安装板是铝制品，请勿拧得过紧。
气密接头的安装
内六角扳手
传料轨
气密接头
65618-9L-00
6-7
6
4
安装空气软管。
将吸引器侧的空气软管与安装板的气密接头连接，调速器侧的空气软管与贴片机正面的气密接头连接。

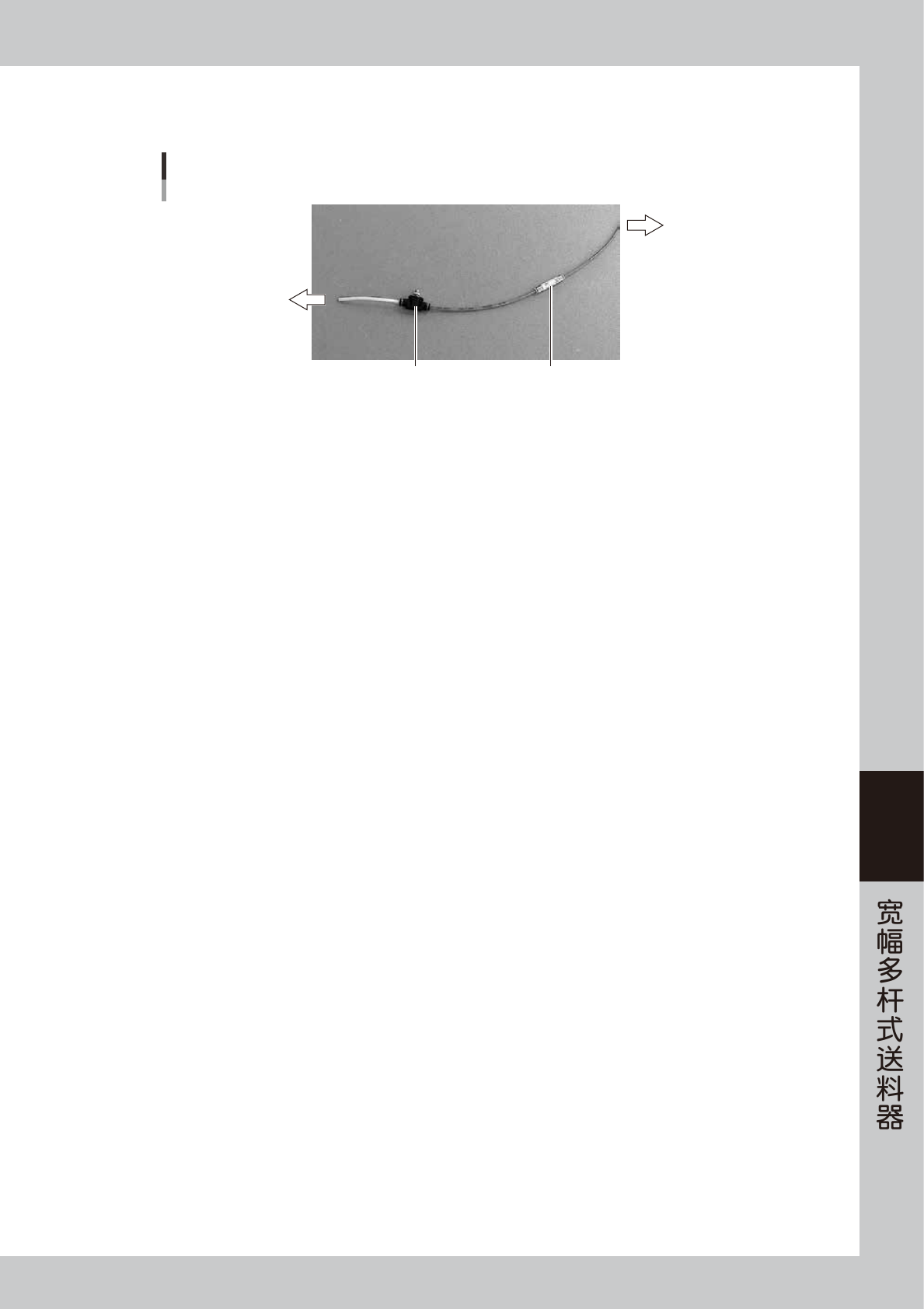

空气软管的连接
与安装板的
气密接头连接
与贴片机正面的
气密接头连接
调速器
吸引器
65619-9L-00
5
确认动作状态。
吸取元件，确认状态。若吸引力度过大，用调速器调节气流速度。
6-8
6
2.2 安装在贴片机上
下面，介绍将宽幅多杆式送料器安装在贴片机上的操作步骤。
e
1
按急停按钮。
按贴片机的急停按钮，使贴片机停止运行。
c
注意
若不停止贴片机的运行就安装送料器，有被卷入贴片机的危险。
2
清除送料器架上的尘屑。
安装送料器之前，请务必清除送料器架上的尘屑。若夹入元件或尘屑，会导致送料器倾斜，造成吸附不稳定。
3
安装送料器。
抬起锁定杆，将对位标记对准送料器安装位置，边滑动边插入定位孔。
送料器的安装
锁定杆
电源、信号用连接器
定位销
固定销
对位标记
把手部
65611-9L-00
4
确认安装状态。
松开锁定杆，向前与向后试推送料器确认是否被固定。
5
将最前端元件传送到吸料位置。
按 [FEED] 按钮直至最前端元件被传送到吸料位置。按 1 次，送料器会振动 2 秒传送元件。
运行动作的确认与元件的传送
最前端元件
料杆
[FEED] 按钮
65612-9L-00
