6-8
6

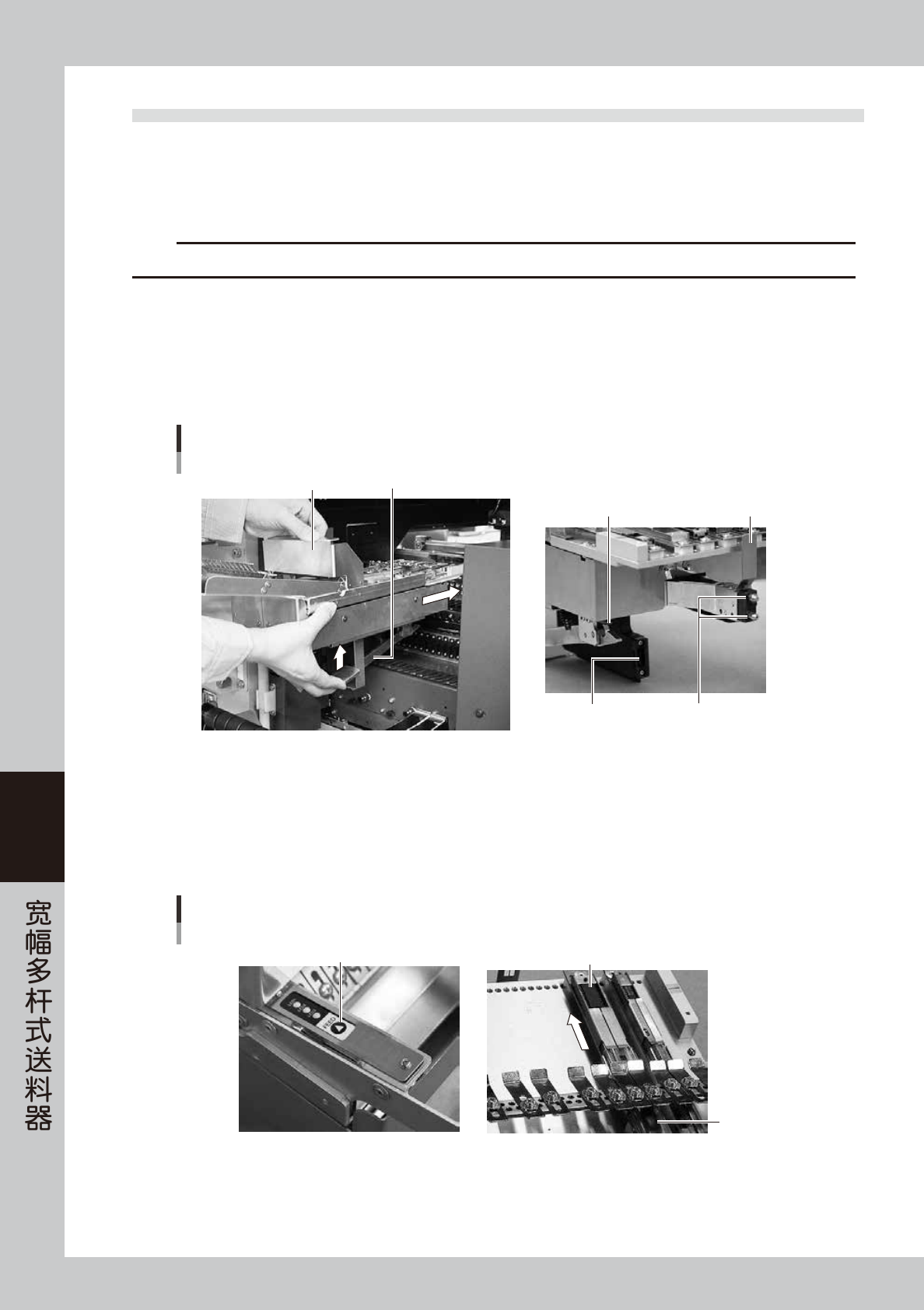

2.2 安装在贴片机上
下面，介绍将宽幅多杆式送料器安装在贴片机上的操作步骤。
e
1
按急停按钮。
按贴片机的急停按钮，使贴片机停止运行。
c
注意
若不停止贴片机的运行就安装送料器，有被卷入贴片机的危险。
2
清除送料器架上的尘屑。
安装送料器之前，请务必清除送料器架上的尘屑。若夹入元件或尘屑，会导致送料器倾斜，造成吸附不稳定。
3
安装送料器。
抬起锁定杆，将对位标记对准送料器安装位置，边滑动边插入定位孔。
送料器的安装
锁定杆
电源、信号用连接器
定位销
固定销
对位标记
把手部
65611-9L-00
4
确认安装状态。
松开锁定杆，向前与向后试推送料器确认是否被固定。
5
将最前端元件传送到吸料位置。
按 [FEED] 按钮直至最前端元件被传送到吸料位置。按 1 次，送料器会振动 2 秒传送元件。
运行动作的确认与元件的传送
最前端元件
料杆
[FEED] 按钮
65612-9L-00
6-9
6
2.3 贴片机侧的设置
将宽幅多杆式送料器安装在贴片机之后，必须在贴片机侧进行设置。
参考
贴片机侧的详细操作方法，参阅各贴片机的操作者手册。
2.3.1 供料形态的设置
在元件画面的“基本”选项卡内设置“供料形态”、“送料器类型”与“送料振动时间 ( 秒 )”。
1
打开基板选择画面。
按 [ 生产设计 ] 按钮，打开生产设计画面，按 [ 选择基板 ] 按钮。
生产设计画面
[选择基板]按钮
[选择基板]按钮
66601-9L-10
2
选择基板。
从基板列表中选择需要设置的基板，按 [ 选择 ] 按钮。
选择基板的画面
从已登录的基板程序列表中选择
66602-9L-10
6-10
6
3
打开元件数据画面，选择元件。
按 [ 元件 ] 按钮，打开元件数据画面。从画面上部的元件列表中选择需要设置的元件。
元件数据画面
选择元件
66603-9L-10
4
设置供料形态。
选择“D 供料形态”并双击输入栏，从下拉框的“带式、杆式、散装式、托盘式”中选择“杆式”。
元件数据画面
供料形态的设置
供料形态 选择“杆式”
66604-9L-10
5
设置送料器类型。
选择“E 送料器类型”并双击输入栏，从下拉框中选择“宽幅多杆式”或“多杆式”。
元件数据画面
送料器类型的设置
送料器类型
选择“宽幅多杆式”或“多杆式”
66605-9L-10
