6-9
6
2.3 贴片机侧的设置
将宽幅多杆式送料器安装在贴片机之后，必须在贴片机侧进行设置。
参考
贴片机侧的详细操作方法，参阅各贴片机的操作者手册。

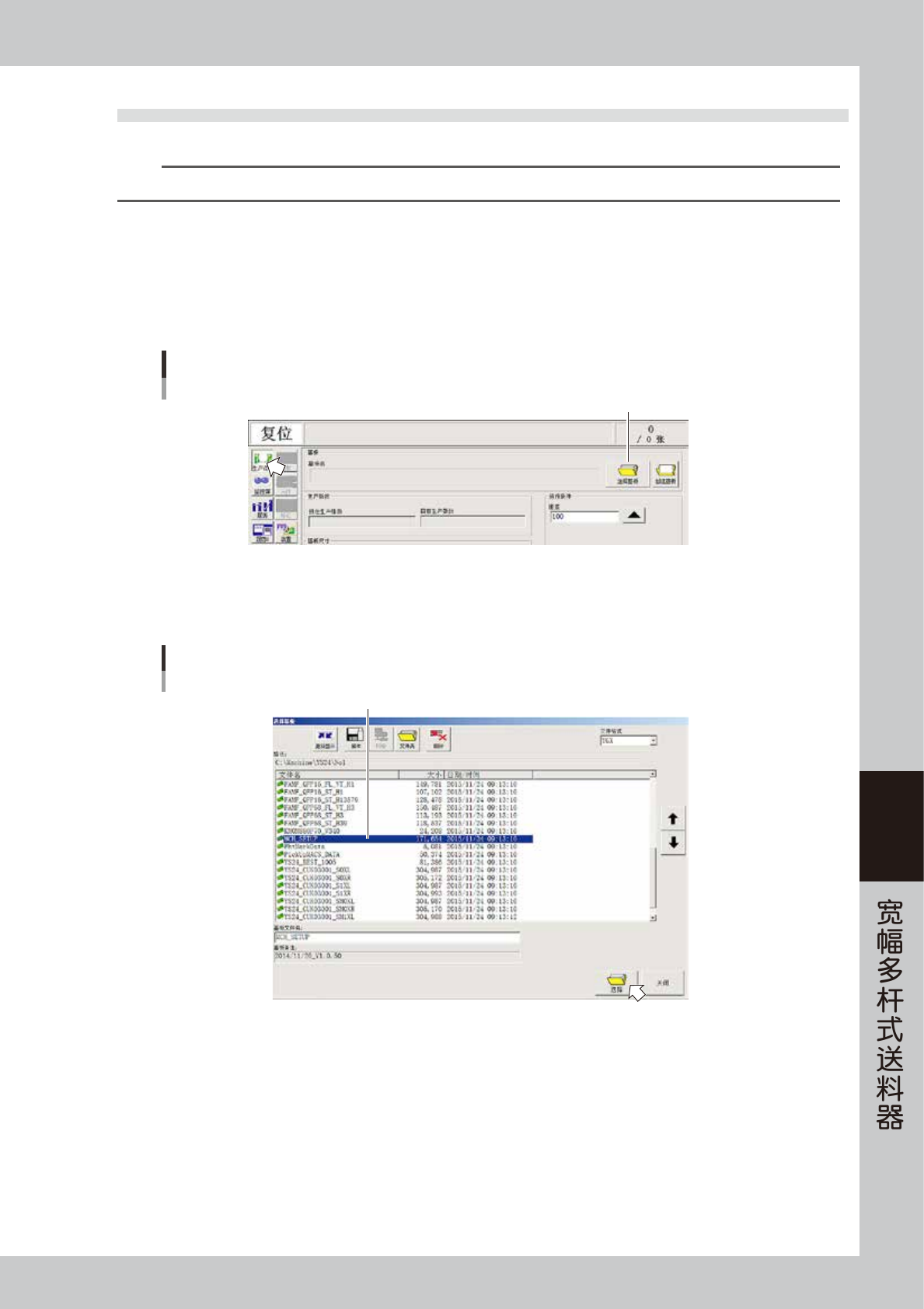

2.3.1 供料形态的设置
在元件画面的“基本”选项卡内设置“供料形态”、“送料器类型”与“送料振动时间 ( 秒 )”。
1
打开基板选择画面。
按 [ 生产设计 ] 按钮，打开生产设计画面，按 [ 选择基板 ] 按钮。
生产设计画面
[选择基板]按钮
[选择基板]按钮
66601-9L-10
2
选择基板。
从基板列表中选择需要设置的基板，按 [ 选择 ] 按钮。
选择基板的画面
从已登录的基板程序列表中选择
66602-9L-10
6-10
6
3

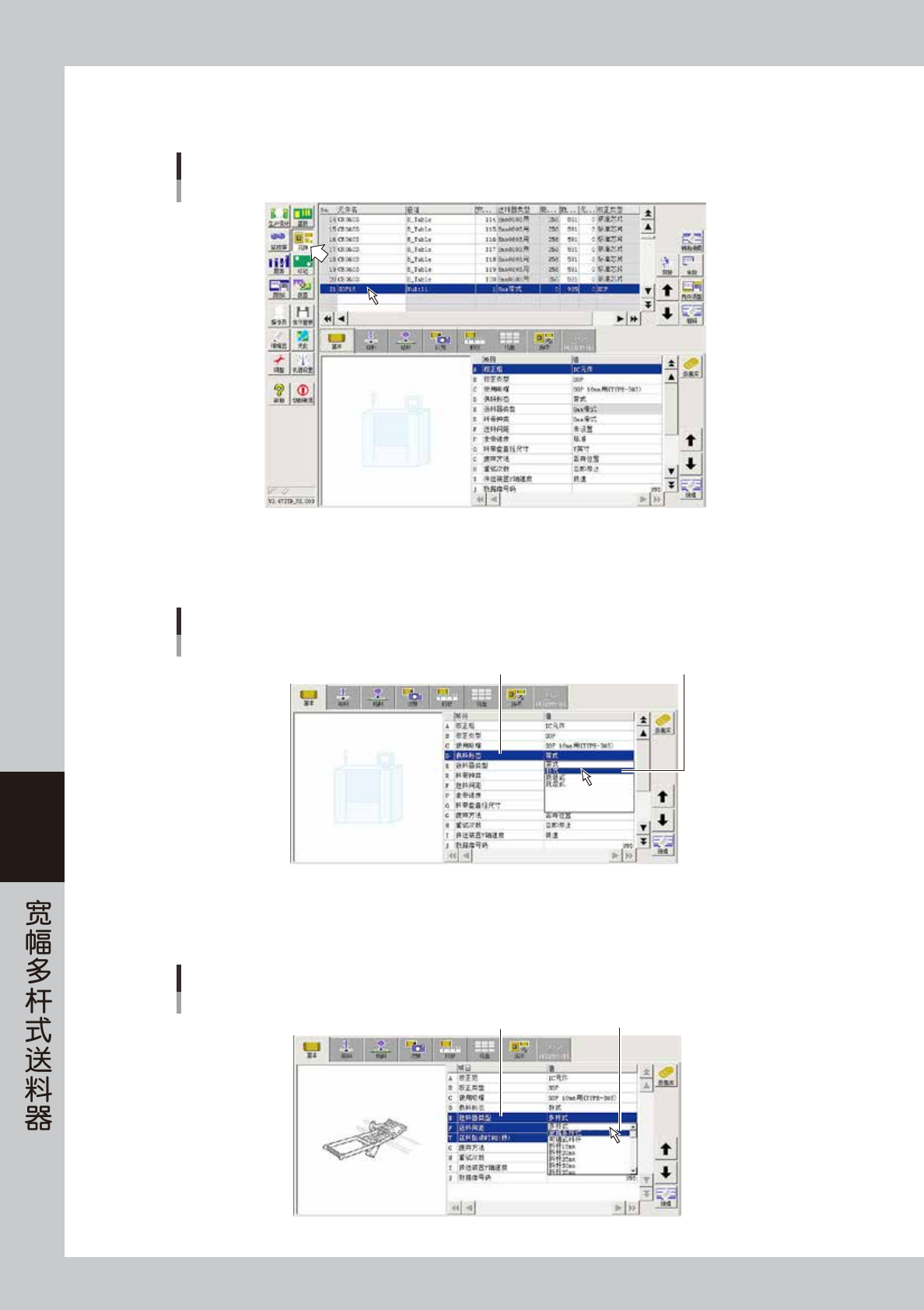

打开元件数据画面，选择元件。
按 [ 元件 ] 按钮，打开元件数据画面。从画面上部的元件列表中选择需要设置的元件。
元件数据画面
选择元件
66603-9L-10
4
设置供料形态。
选择“D 供料形态”并双击输入栏，从下拉框的“带式、杆式、散装式、托盘式”中选择“杆式”。
元件数据画面
供料形态的设置
供料形态 选择“杆式”
66604-9L-10
5
设置送料器类型。
选择“E 送料器类型”并双击输入栏，从下拉框中选择“宽幅多杆式”或“多杆式”。
元件数据画面
送料器类型的设置
送料器类型
选择“宽幅多杆式”或“多杆式”
66605-9L-10
6-11
6
6

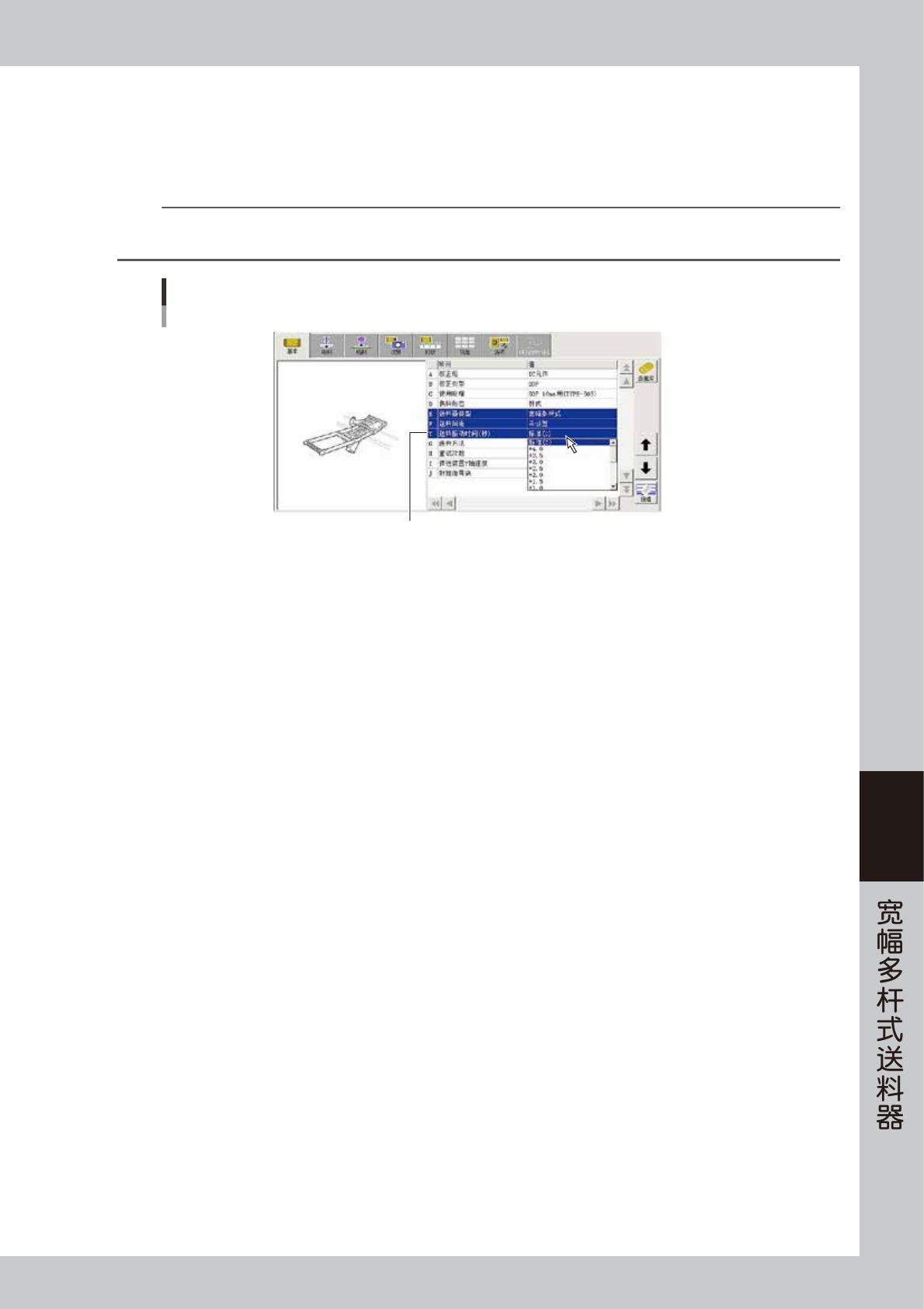

设置送料振动时间 ( 秒 )。
送料振动时间是设置送料器的振动时间 ( 传送元件的时间 ) 的参数。
默认值为“标准 (0)”即振动 2 秒钟。
根据元件的具体情况在 +0.4
～
-1.5 秒的范围内设置。
n
要点
送料振动时间可以在“+4.0 〜 -3.5”的范围内设置，但机器设置内的默设置时间为 2 秒。若选择 -2.0 以上的值时，会被计算为 0 秒，
则该值无效。此时自动采用“标准 (0)”，即 2 秒。
元件数据画面
送料振动时间
送料振动时间
66606-9L-10
