1-4 1 S S 8 * 1 3 2 7 6 4 9 * 5 12/16mm、24mm SS电动送料器 1〜9 65102-9L-00 ■ 名称与功能 名称 功能 1 操作按钮 进行送料器的各项设定。 3 P/O 杆 使卷带齿轮上、下。 3 把手 将把手向后 ( 操作按钮侧 ) 扳动，可以打开锁定杆。 4 卷带齿轮 卷动剥离的盖带将其送入尾部的盖带回收盒。 5 压料盖 压住载带，使传送料带与剥离盖带可以稳定地进行。 6 前端压料扣 …
1-3
1
S
S
13
14
12
15
16
10
11
*
17
9

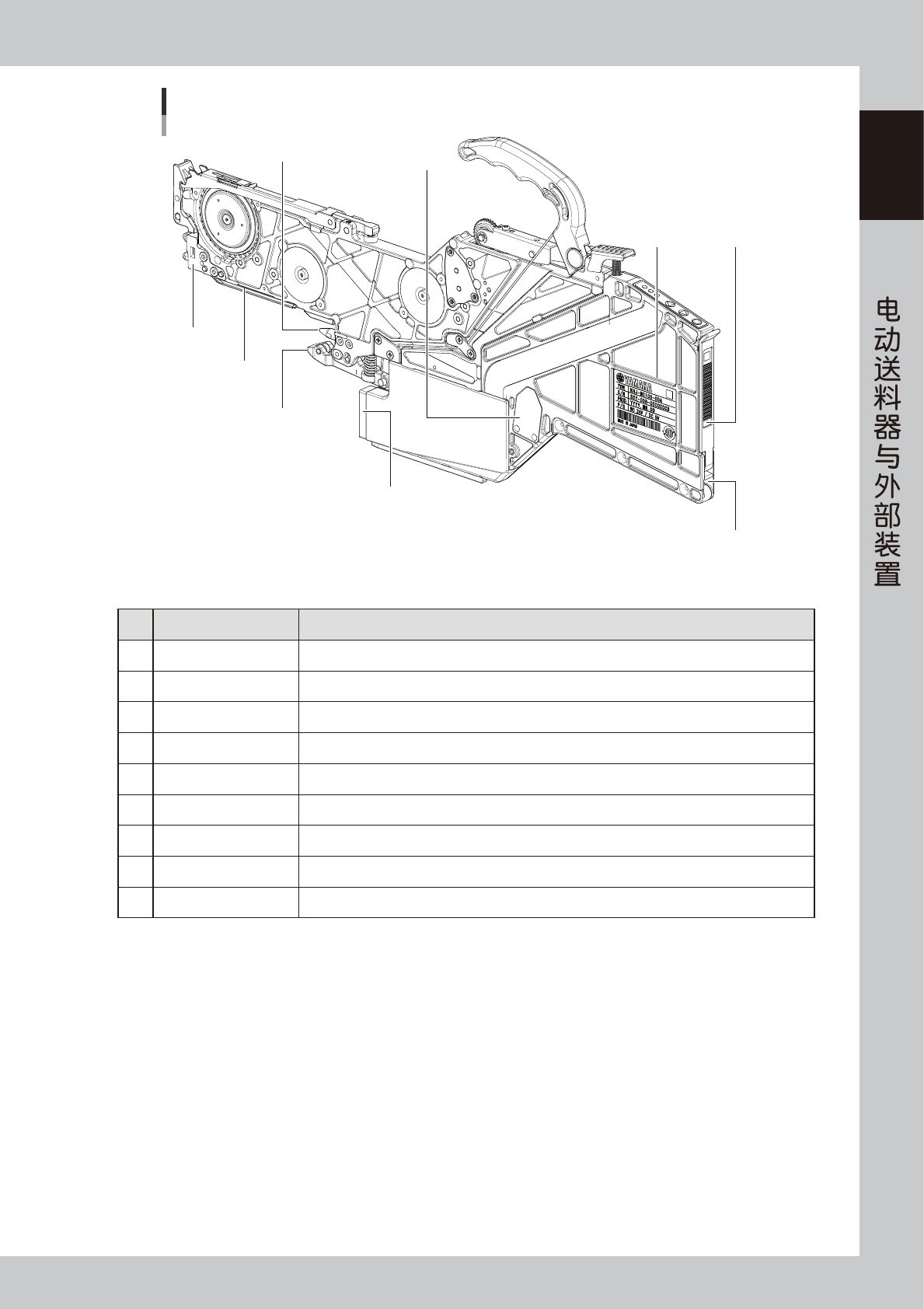

8mm SS电动送料器
9〜17
65101-9L-00
■ 名称与功能
名称 功能
9 尾盖 清除盖带回收盒内积存的盖带时，打开此尾盖。
10 盖带回收盒 回收由卷带齿轮传来的盖带。
11
*
接头检出传感器 检出拼接了料带时的接头部位。
12 固定销 安装送料器时插入送料器架侧进行固定。
13 前端固定块 安装送料器时插入送料器架侧进行固定。
14 导条 安装送料器时防止送料器上浮。
15 锁定杆 通过开、关锁定杆安装或拆卸送料器。( 开 ：拆卸、关 ：安装 )
16 板卡连接器 给送料器供电与传输信号。
17 料带插入口 插入或抽出料带的开口部。
* 带接头检出传感器的送料器或加装了接头检出传感器时才可以使用。
1-4
1
S
S
8
*
1
3
2
7
6
4
9
*
5

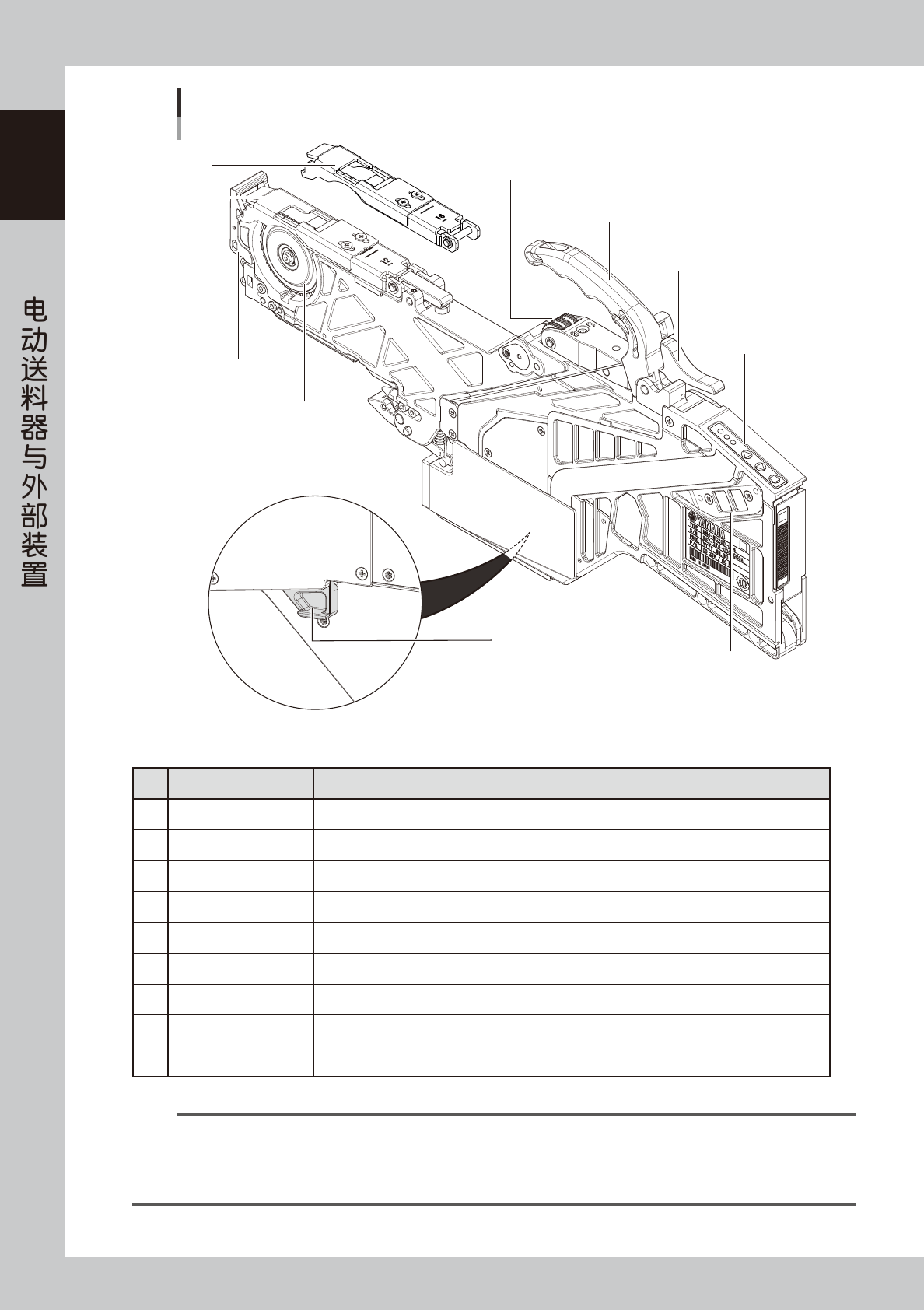

12/16mm、24mm SS电动送料器
1〜9
65102-9L-00
■ 名称与功能
名称 功能
1 操作按钮 进行送料器的各项设定。
3 P/O 杆 使卷带齿轮上、下。
3 把手 将把手向后 ( 操作按钮侧 ) 扳动，可以打开锁定杆。
4 卷带齿轮 卷动剥离的盖带将其送入尾部的盖带回收盒。
5 压料盖 压住载带，使传送料带与剥离盖带可以稳定地进行。
6 前端压料扣 固定压料盖。
7 链齿轮 链齿轮的齿与料带的走带孔咬合，按照指定的间距传送料带。
8
*
垫片 作为 16mm SS 电动送料器使用时，将安装在走带部侧面的垫片拆卸之后安装在此处存放。
9
*
走带槽宽度调节杆 使走带槽的宽度在 12mm 与 16mm 之间切换。
* 仅限 12mm/16mm SS 电动送料器才可以使用。
参考
关于上表中的下列配件的详细内容，请参照本章后述“1.512mm 与 16mm 的切换方法”。
•
5.压料盖
•
8.垫片
•
9.走带槽宽度调节杆
1-5
1
S
S
13
14
16
17
19
10
15
18
11
12
*

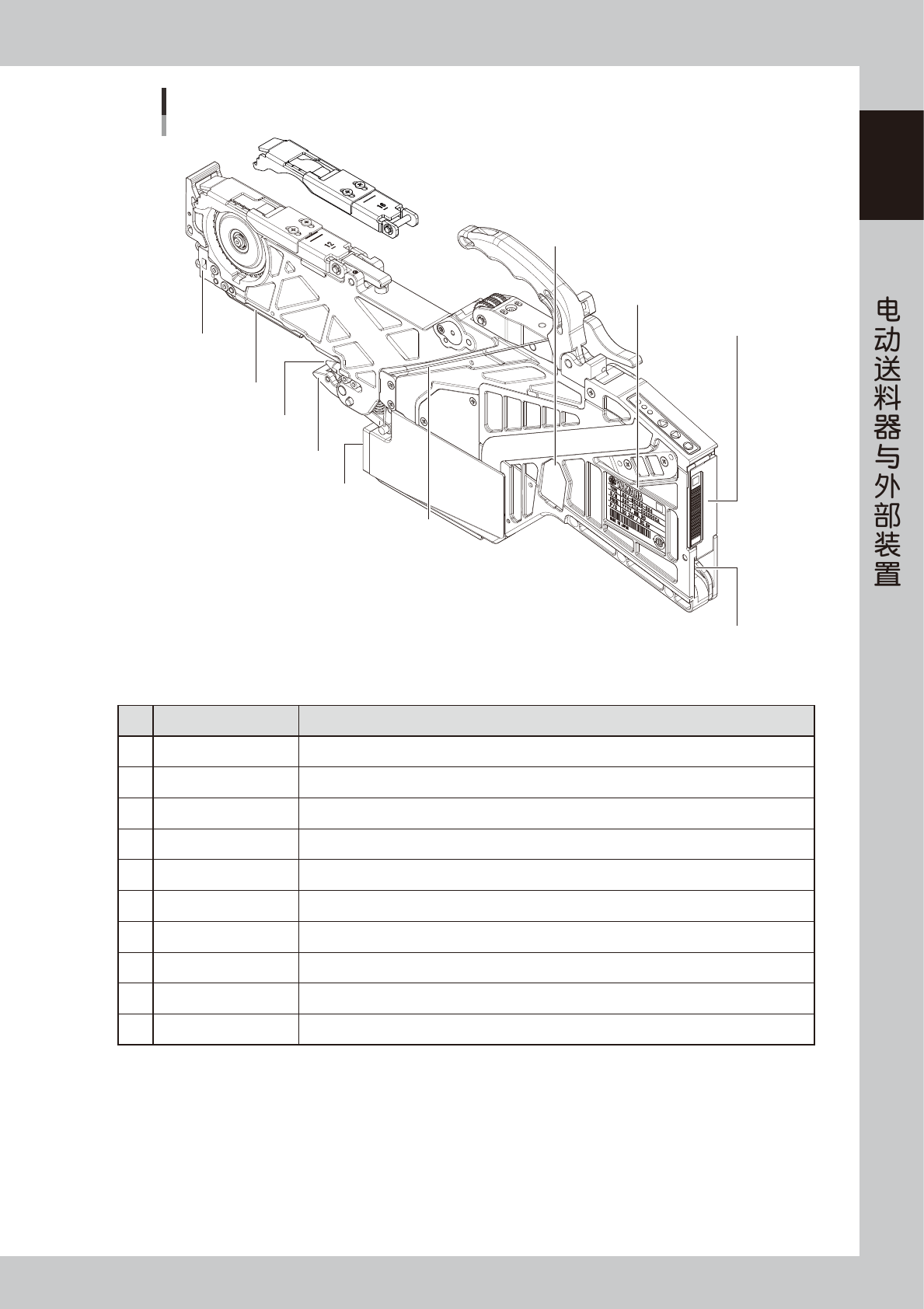

12/16mm、24mm SS电动送料器
10〜19
65103-9L-00
■ 名称与功能
名称 功能
10 尾盖 清除盖带回收盒内积存的盖带时，打开此尾盖。
11 盖带回收盒 回收由卷带齿轮传来的盖带。
12
*
接头检出传感器 检出拼接了料带时的接头部位。
13 前端固定块 安装送料器时插入送料器架侧进行固定。
14 导条 安装送料器时防止送料器上浮。
15 固定销 安装送料器时插入送料器架侧进行固定。
16 锁定杆 通过开、关锁定杆安装或拆卸送料器。( 开 ：拆卸、关 ：安装 )
17 板卡连接器 给送料器供电与传输信号。
18 钢丝 连接把手与锁定杆用的钢丝。
19 料带插入口 插入或抽出料带的开口部。
* 带接头检出传感器的 SS 电动送料器或加装了接头检出传感器时才可以使用。
