1-7 1 S S 12 13 15 16 17 9 14 10 11 * 32mm SS电动送料器 9〜17 65105-9L-00 ■ 名称与功能 名称 功能 9 尾盖 清除盖带回收盒内积存的盖带时，打开此尾盖。 10 盖带回收盒 回收由卷带齿轮传来的盖带。 11 * 接头检出传感器 检出拼接了料带时的接头部位。 12 前端固定块 安装送料器时插入送料器架侧进行固定。 13 导条 安装送料器时防止送料器上浮。 14 固定销 安装送…
1-6
1
S
S
1
4
2
3
6
8
7
5

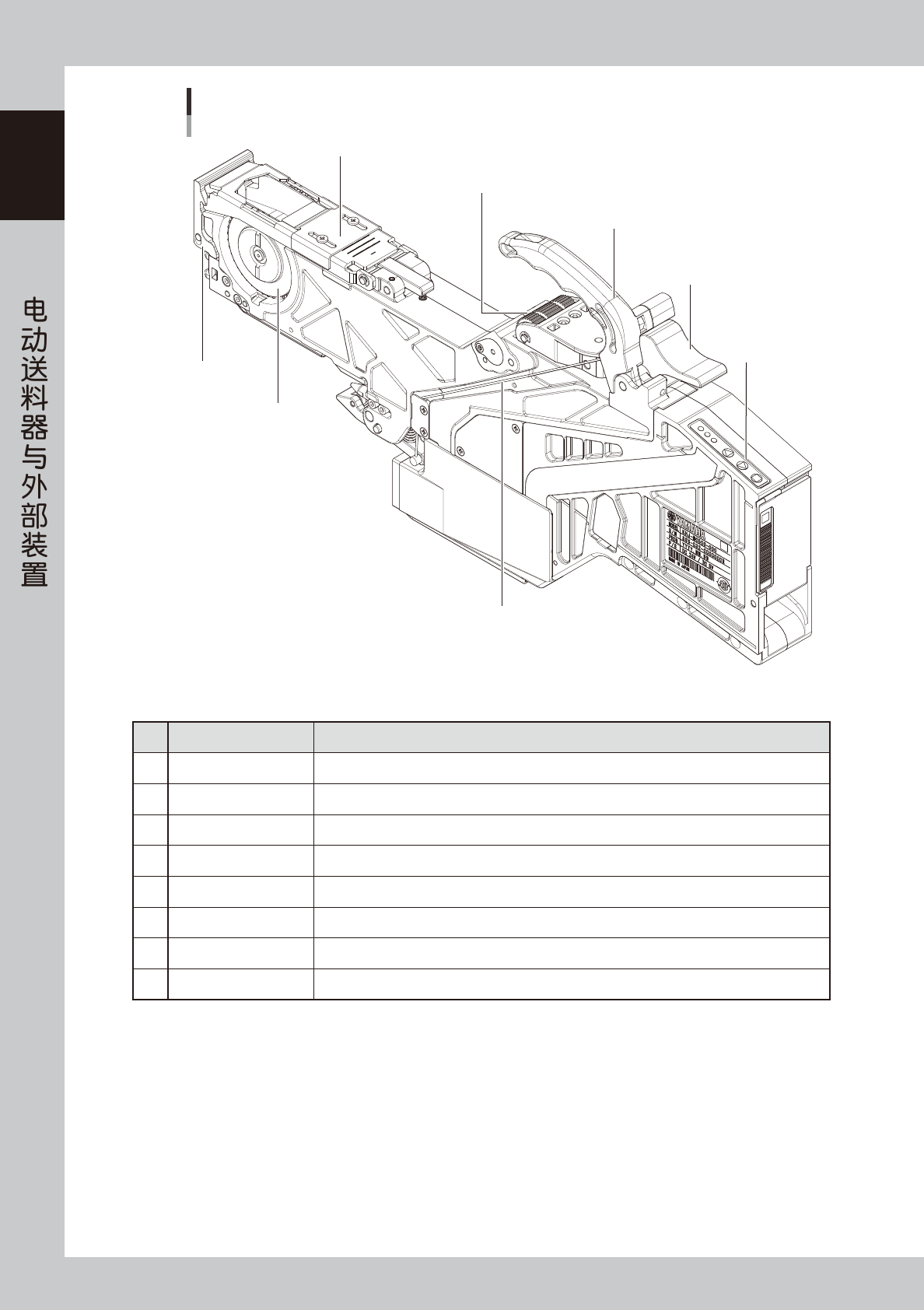

32mm SS电动送料器
1〜8
65104-9L-00
■ 名称与功能
名称 功能
1 操作按钮 进行送料器的各项设定。
2 P/O 杆 使卷带齿轮上、下。
3 把手 将把手向后 ( 操作按钮侧 ) 扳动，可以打开锁定杆。
4 卷带齿轮 卷动剥离的盖带将其送入尾部的盖带回收盒。
5 压料盖 压住载带，使传送料带与剥离盖带可以稳定地进行。
6 前端压料扣 固定压料盖。
7 链齿轮 链齿轮的齿与料带的走带孔咬合，按照指定的间距传送料带。
8 钢丝 连接把手与锁定杆用的钢丝。
1-7
1
S
S
12
13
15
16
17
9
14
10
11
*

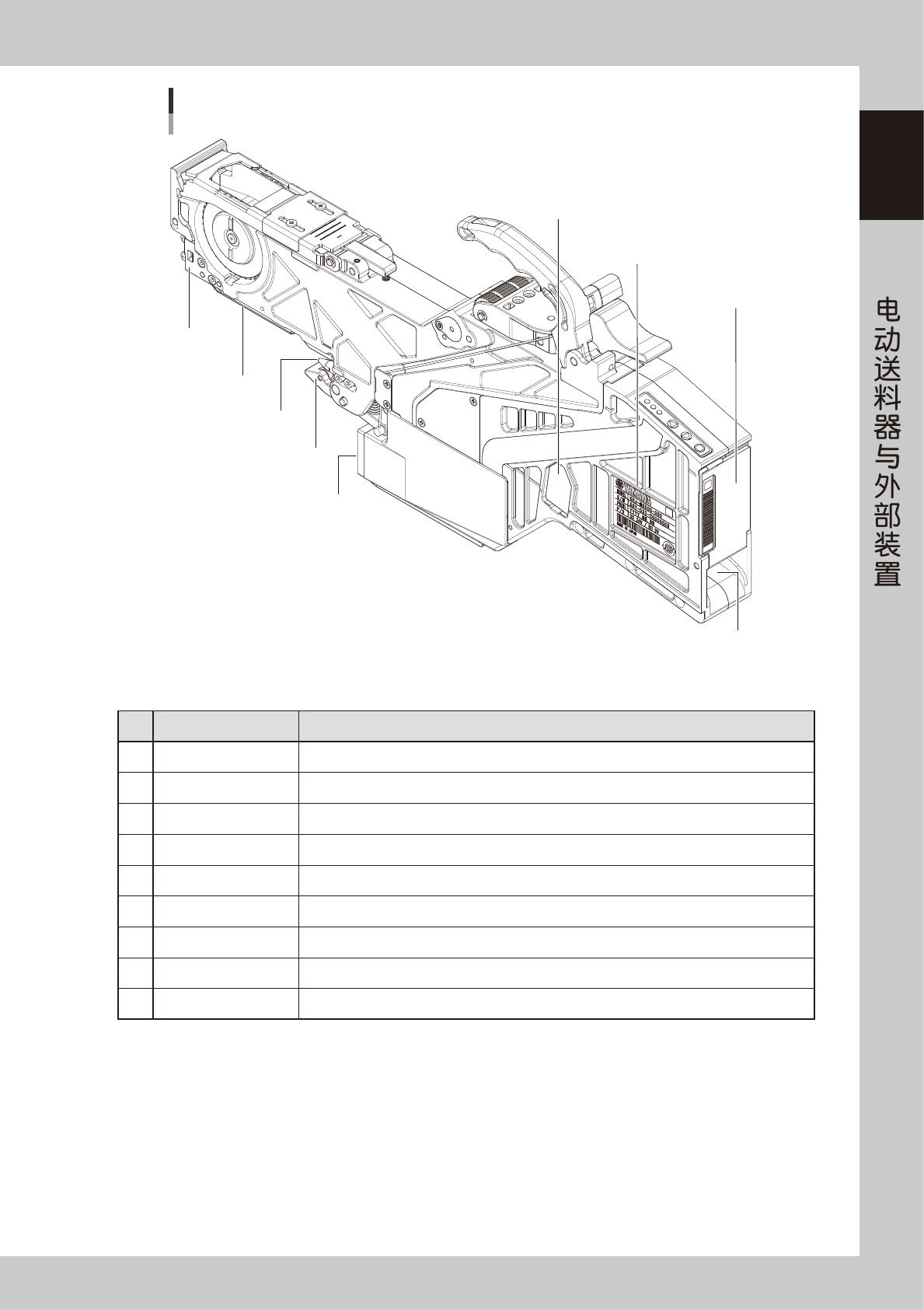

32mm SS电动送料器
9〜17
65105-9L-00
■ 名称与功能
名称 功能
9 尾盖 清除盖带回收盒内积存的盖带时，打开此尾盖。
10 盖带回收盒 回收由卷带齿轮传来的盖带。
11
*
接头检出传感器 检出拼接了料带时的接头部位。
12 前端固定块 安装送料器时插入送料器架侧进行固定。
13 导条 安装送料器时防止送料器上浮。
14 固定销 安装送料器时插入送料器架侧进行固定。
15 锁定杆 通过开、关锁定杆安装或拆卸送料器。( 开 ：拆卸、关 ：安装 )
16 板卡连接器 给送料器供电与传输信号。
17 料带插入口 插入或抽出料带的开口部。
* 带接头检出传感器的 SS 电动送料器或加装了接头检出传感器时才可以使用。
1-8
1
S
S

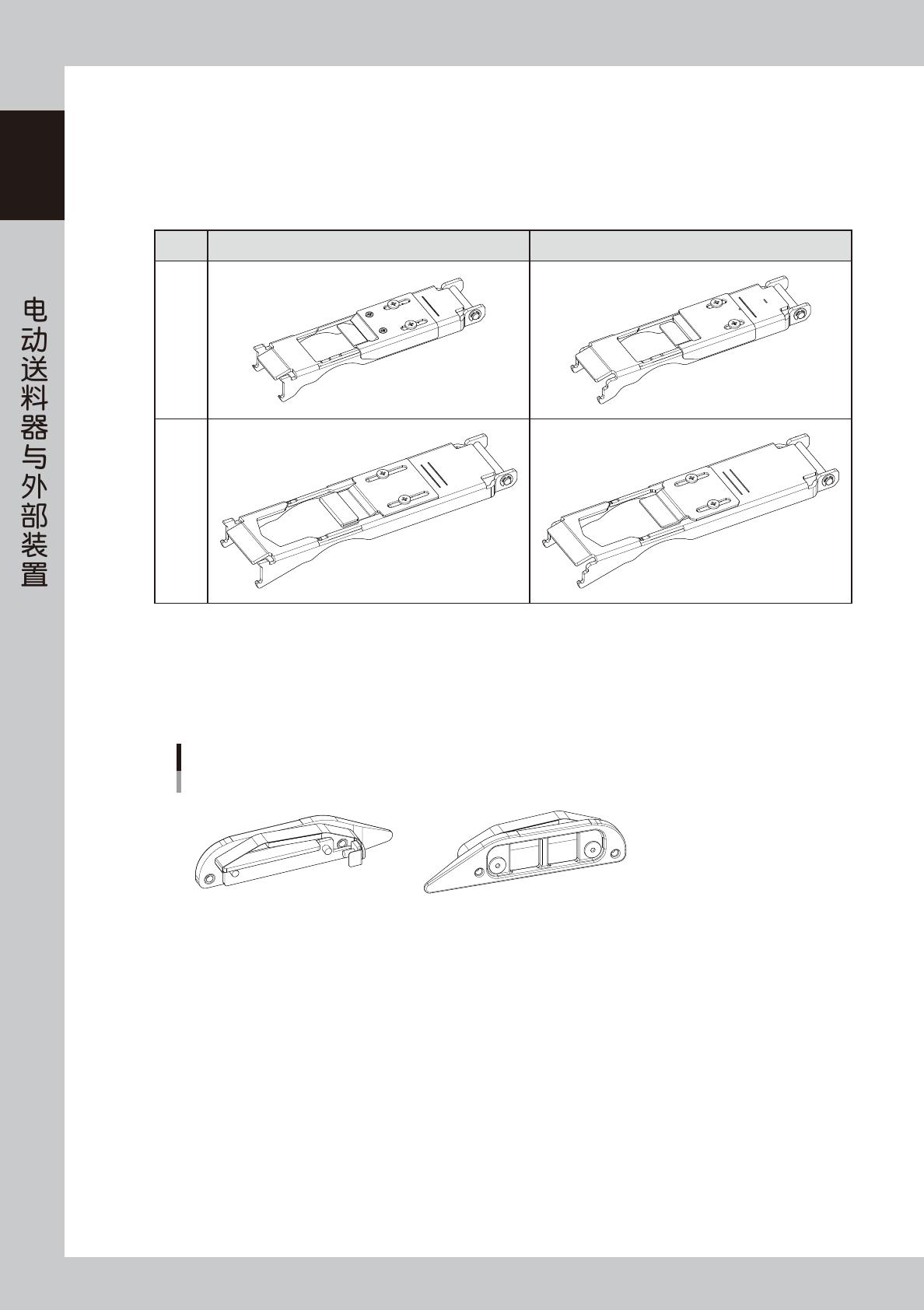

1.3.1 压料盖
12mm 〜 88mm SS 电动送料器用的压料盖根据出厂时期不同，分为 A 型、B 型两种类型。这两种类型在使用方法
上是相同的。本使用说明书以 B 型为例介绍使用方法。
■压料盖 A 型与 B 型
以 24mm、32mm 为例
压料盖 A 型 B 型
24mm
32mm
1.3.2 磁块弹簧片
■12mmZS 电动送料器用磁块弹簧片 ( 选购件 )
12mmZS 电动送料器用磁块弹簧片可以选购。关于使用方法，请参照随磁块弹簧片附带的使用说明。
12mm SS电动送料器用磁块弹簧片
磁块弹簧片侧 垫片侧
65134-KLJ-00
