1-14 1 S S 3 安装磁块。 将根据载带的厚度选择的底板与基础磁块装入走带槽， 并用精密十字螺丝刀拧紧固定螺钉 (1 颗 ) 进行固定。 安装磁块 基础磁块 底板 固定螺钉 (1颗） 精密十字螺丝刀 65115-9L-0 0 4 固定压料盖。 向上提起并向前拉开前端压料扣之后，按下压料盖，使前端压料扣固定住压料盖。
1-13
1
S
S

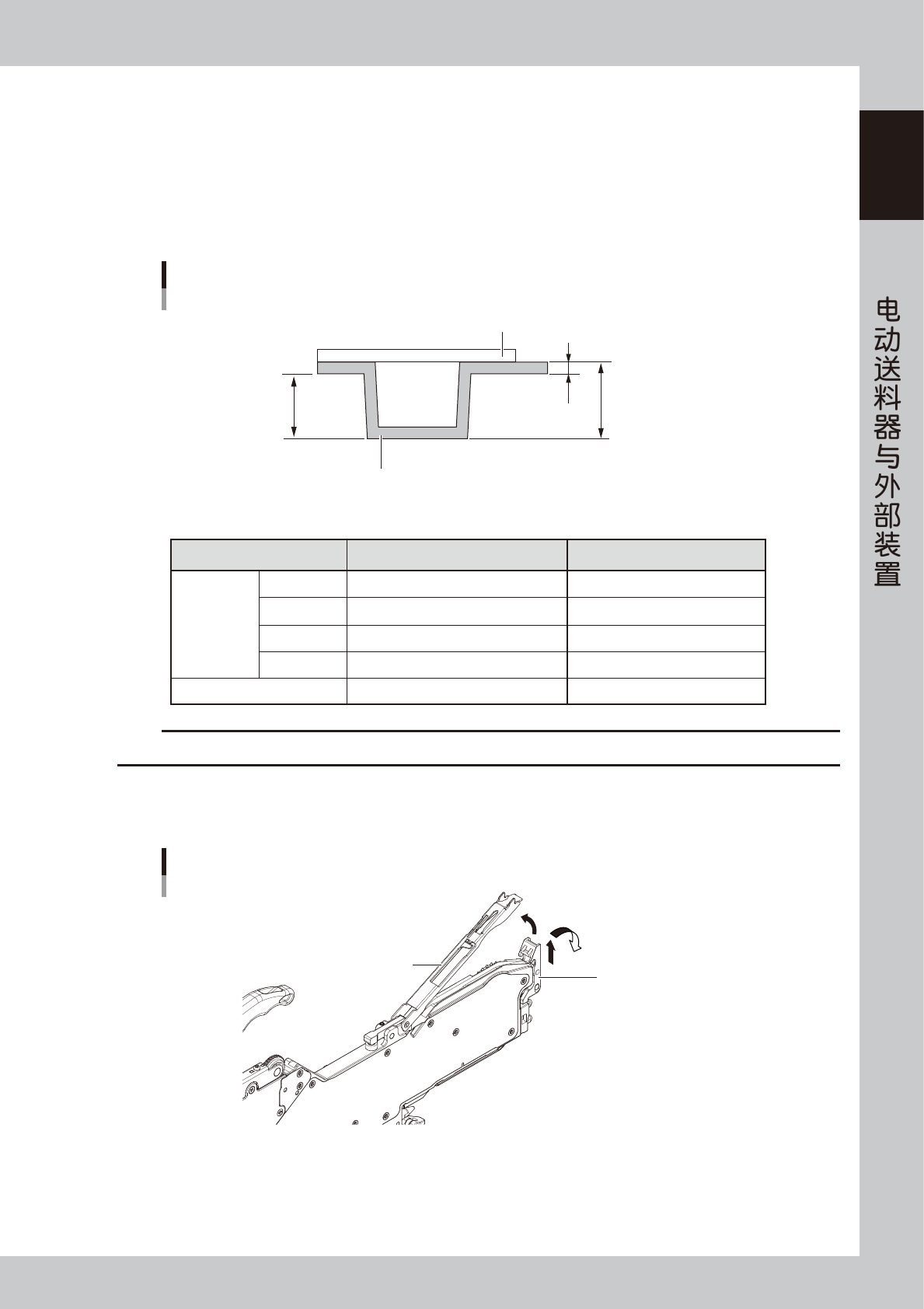

1.6.1 磁块的安装
磁块包含基础磁块与底板两部分。
下面，介绍根据载带的厚度组合使用基础磁块与底板的方法。
1
选择底板。
带装元件，根据载带的厚度 (T) 选择底板。
载带的厚度 (T) 为除盖带在外的整体厚度 (T2) 减去走带面厚度 (T1) 的值。
载带厚度
断面图
T1
T2
T
：载带厚度
T1：走带面厚度
T2：整体厚度
T
T=T2-T1
盖带
载带
65113-9L-00
■ 磁块的组合
载带厚度（T） 推荐组合 备注
压纹载带
0.9 〜 1.3mm 只使用基础磁块 基础磁块的厚度为 1.6mm
0.7 〜 0.9mm 基础磁块＋ 0.4mm 底板
0.3 〜 0.7mm 基础磁块＋ 0.6mm 底板
不满 0.3mm 基础磁块＋ 1.0mm 底板
纸载带 基础磁块＋ 1.2mm 底板
c
注意
若组合错误，可能会导致磁块无法发挥作用，或载带底面与磁块发生干扰。
2
提起压料盖。
将前端压料扣边向上提起边向前拉开之后，提起压料盖。
提起压料盖
前端压料扣
压料盖
65114-9L-00
1-14
1
S
S
3
安装磁块。
将根据载带的厚度选择的底板与基础磁块装入走带槽，并用精密十字螺丝刀拧紧固定螺钉 (1 颗 ) 进行固定。
安装磁块
基础磁块
底板
固定螺钉 (1颗）
精密十字螺丝刀
65115-9L-00
4
固定压料盖。
向上提起并向前拉开前端压料扣之后，按下压料盖，使前端压料扣固定住压料盖。
1-15
1
S
S
1.6.2 弹簧片的安装
下面，介绍安装弹簧片的方法。
1
提起压料盖。
将前端压料扣边向上提起边向前拉开之后，提起压
料盖。
2
安装弹簧片。
1. 将弹簧片装入送料器的走带槽中。
2. 对准弹簧片的螺孔与走带槽中的螺孔之后，用
精密十字螺丝刀拧紧固定螺钉 (1 颗 ) 固定弹簧
片。
y
拧紧扭矩 ：20N
•
cm
3
确认弹簧片的安装状态。
确认弹簧片的顶面比走带面高出 1mm 左右。
4
固定压料盖。
向上提起并向前拉开前端压料扣之后，按下压料盖，
使前端压料扣固定住压料盖。
c
注意
已变形的弹簧片，请勿使用。
提起压料盖
Step 1
前端压料扣
压料盖
65116-9L-00
安装弹簧片
Step 2
弹簧片
固定螺钉 (1颗）
精密十字螺丝刀
65117-9L-00
确认弹簧片的安装状态
Step 3
约1mm
65118-9L-00
