1-29 1 S S 2.5.3 在 YSM40R 用一次性换料车上使用时 c 注意 在 YSM40R 用一次性换料车上使用时，需要安装专用的适配器才可以使用。 1 将适配器安装在连接器上。 1. 将适配器的锁杆卡口向下图中箭头所示方向按下直到按到位。 2. 打开适配器的搭扣。 3. 将连接器放在适配器的黑色胶垫上，滑动连接器使连接器的定位片插入适配器的方孔中。 4. 将连接器的锁杆按入适配器的锁杆卡口之后，锁定搭扣。 将适配器安装…
1-28
1
S
S
3

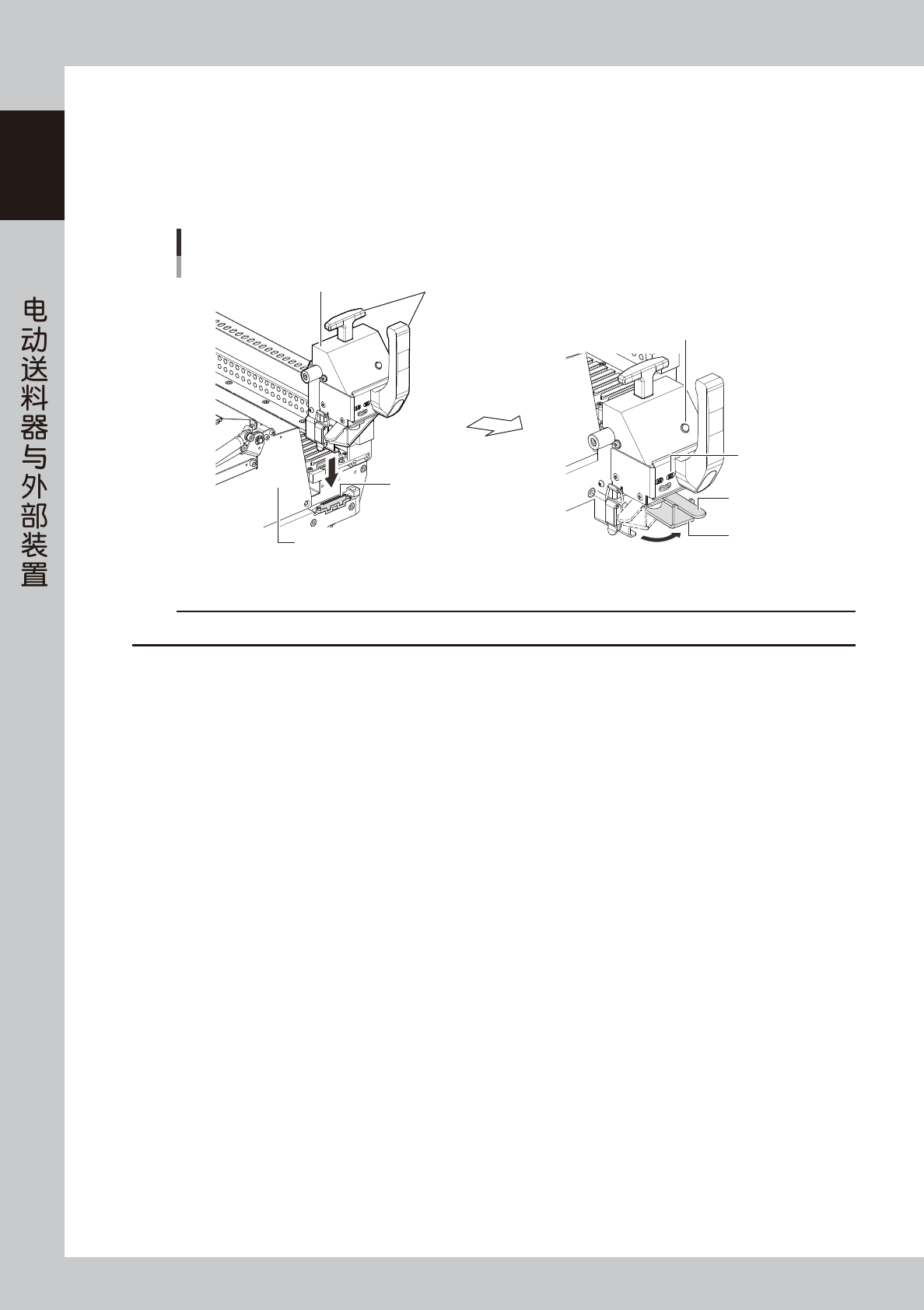

将装好了适配器的连接器安装在一次性换料车上。
1. 手持把手部，如下图所示将连接器从上向下滑动插入连接部。
2. 将锁杆连同锁杆卡口旋转到“ON”侧，锁定连接器。
3. 打开料车用电源主体部电源箱的电源开关。
4. 确认连接器的电源指示灯已亮灯。
电源指示灯
锁杆
ON
(锁定位置)
锁杆卡口
连接部
一次性换料车
把手
连接器
将连接器安装在一次性换料车上
65131-9L-00
c
注意
从一次性换料车上拆卸连接器时，请务必连同适配器一起拆卸。请不要只拆卸连接器。
1-29
1
S
S

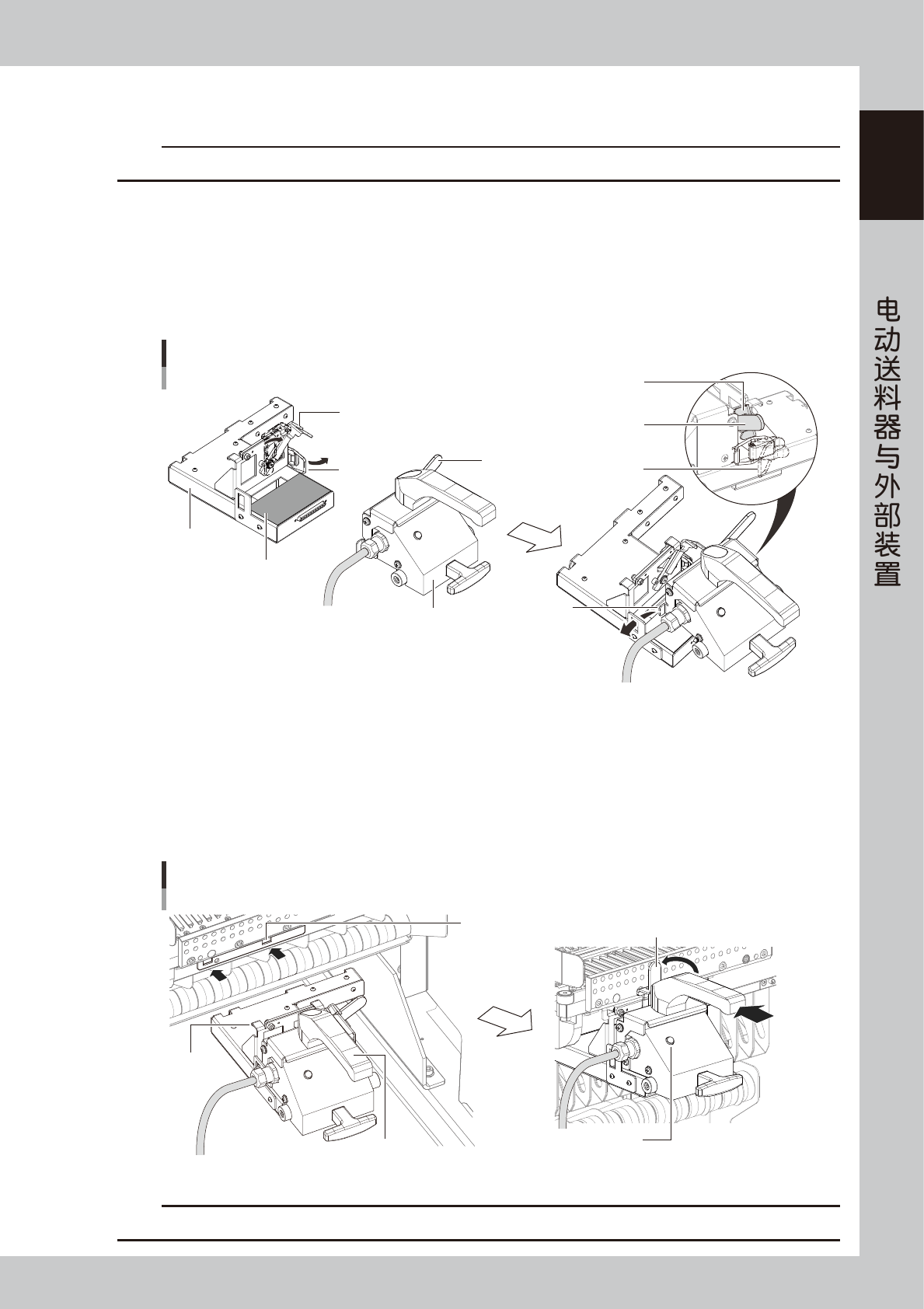

2.5.3 在 YSM40R 用一次性换料车上使用时
c
注意
在 YSM40R 用一次性换料车上使用时，需要安装专用的适配器才可以使用。
1
将适配器安装在连接器上。
1. 将适配器的锁杆卡口向下图中箭头所示方向按下直到按到位。
2. 打开适配器的搭扣。
3. 将连接器放在适配器的黑色胶垫上，滑动连接器使连接器的定位片插入适配器的方孔中。
4. 将连接器的锁杆按入适配器的锁杆卡口之后，锁定搭扣。
将适配器安装在连接器上
YSM40R用适配器
锁杆卡口
搭扣
适配器
锁杆
连接器
黑色胶垫
定位片
锁杆卡口
锁杆
搭扣
65132-9L-00
2
将装好适配器的连接器安装在一次性换料车上。
1. 手持把手部，将连接器上的 2 处勾片对准料车的 2 处方孔插入使其勾住。
2. 边轻按连接器的把手部，边将锁杆按箭头方向旋转使其垂直竖立。
3. 打开料车用单元主体部电源箱的电源开关。
4. 确认连接器的电源指示灯已亮灯。
将连接器安装在一次性换料车上
把手
电源指示灯
一次性换料车的
方孔(2处)
锁杆
勾片
65133-9L-00
c
注意
从一次性换料车上拆卸连接器时，请务必连同适配器一起拆卸。请不要只拆卸连接器。
