2-10 2 S S 2.2 带装元件的拆卸 n 要点 选配有上料台时，请在上料台上拆卸带装元件。 1 将送料器安装在上料台上。 1. 将送料器安装在上料台 ( 或离线上料台 ) 上。 2. 将料带盘装入料带盘托架中。 2 清除用完的盖带。 送料器的尾盖内若积存了用完的盖带，请清除。 参考 清除盖带的方法，请参照本章后述 “5.1盖带的清除方法” 。 3 抽出盖带。 按压 P/O 杆，使卷带齿轮让出空隙，将盖带从该空隙中抽出。 …
2-9
2
S
S

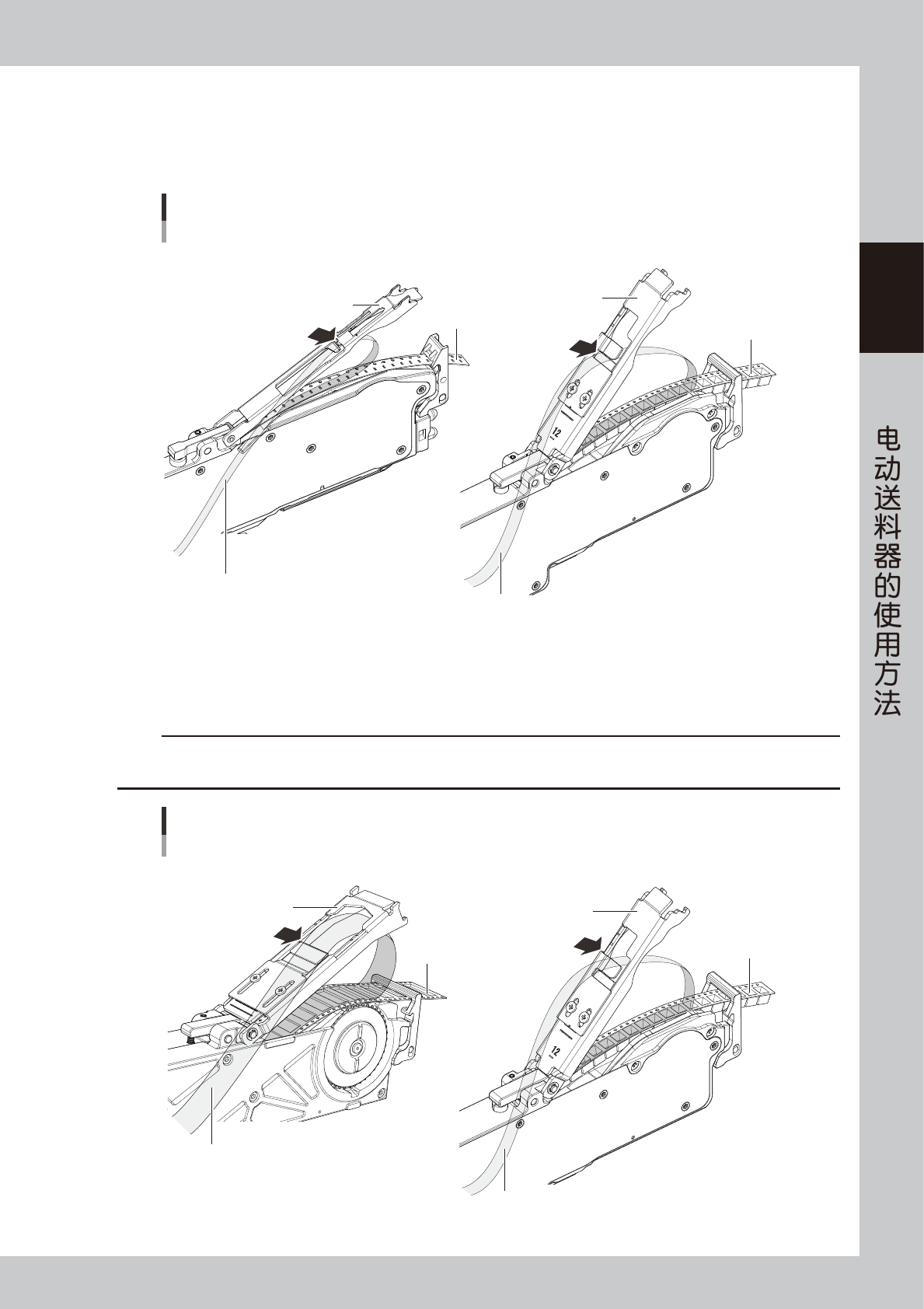

2.1.1 盖带的预先剥离与前端剥离
■预先剥离
24mm 以下的送料器时，盖带可以从压料盖的切口部穿过。这种方法称为“预先剥离”法。
盖带
载带
载带
盖带的预先剥离
24mm以下的SS电动送料器
■ 8mm SS 电动送料器 ■ 12/16mm、24mm SS 电动送料器
切口部
压料盖
切口部
盖带
压料盖
65204-9L-10
■前端剥离
32mm 以上的送料器时，盖带只能从压料盖的压料板前端穿过。这种方法称为“前端剥离”法。
12/16mm、24mm 的送料器也可以使用“前端剥离”法。
c
注意
一般，“前端剥离”有“减少元件的损耗 (“预先剥离”会损耗 1 〜 2 个元件 )”、“不损伤元件表面”等优点。但，“前端剥离”可
能会引起因静电而粘附元件等不良发生。因此，本公司建议使用“预先剥离”法。
■ 12/16mm、24mm的SS电动送料器■ 32mm以上的SS电动送料器
压料板前端
压料板前端
载带
压料盖
载带
盖带的前端剥离
12mm以上的SS电动送料器
盖带
盖带
压料盖
65205-9L-10
2-10
2
S
S

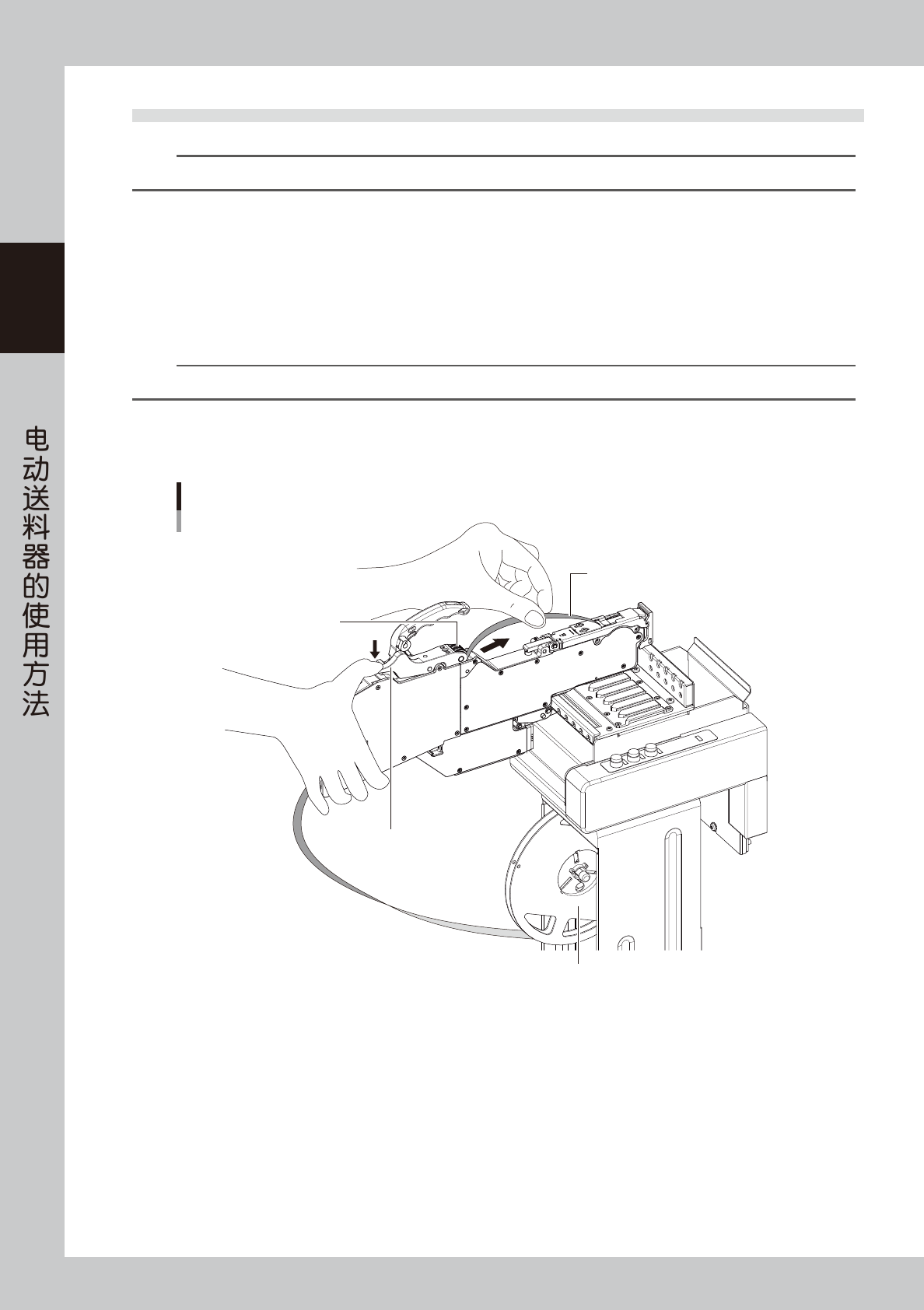

2.2 带装元件的拆卸
n
要点
选配有上料台时，请在上料台上拆卸带装元件。
1
将送料器安装在上料台上。
1. 将送料器安装在上料台 ( 或离线上料台 ) 上。
2. 将料带盘装入料带盘托架中。
2
清除用完的盖带。
送料器的尾盖内若积存了用完的盖带，请清除。
参考
清除盖带的方法，请参照本章后述“5.1盖带的清除方法”。
3
抽出盖带。
按压 P/O 杆，使卷带齿轮让出空隙，将盖带从该空隙中抽出。
抽出盖带
将料带盘装入料带盘托架中
卷带齿轮
拆卸盖带
P/O杆
65213-9L-00
2-11
2
S
S
4
提起压料盖。
1. 将前端压料扣边向上提起边向前拉开之后，提起压料盖。
2. 将盖带从压料盖中抽出。
3. 将载带从前端压料扣中抽出。
提起压料盖
压料盖
前端压料扣
抽出载带
抽出盖带
65214-9L-00
c
注意
抽出盖带时，请勿强行抽出，以免使压料盖变形引起吸料不良。
5
将带装元件从送料器中拆出。
1. 从送料器尾部的料带插入口中抽出料带。
2. 转动料带盘，卷取料带。
拆卸带装元件
带装元件 (料带)
料带盘
料带插入口
盖带
载带
65215-9L-10
