3. SS 电动送料器的安装与拆卸
本节，介绍将装好了元件的 SS 电动送料器安装在贴片机或一次性换料车上的方法。
3.1 安装在贴片机上时
下面，以 YSM10 贴片机为例介绍安装 SS 电动送料器 ( 简称“送料器”) 的方法。
c
注意
将送料器安装在贴片机上之前，请务必先在上料台或离线上料台上装好带装元件。
不能直接在贴片机上安装带装元件。
e
1
打开贴片机的安全机盖。
按急停按钮之后，打开贴片机的安全机盖。
2
清洁送料器架。
安装送料器之前，先用软刷 ( 随机附带 )、家用吸尘器或吸尘工具 ( 选配 ) 清除送料器架上的尘屑。
c
注意
安装送料器时若导槽内夹入元件或尘屑，送料器会倾斜，将无法稳定地吸取元件。
此外，清洁时需注意不要使异物混入送料器架上的接口部。若混入异物，可能会引起短路等导致贴片机被损坏。

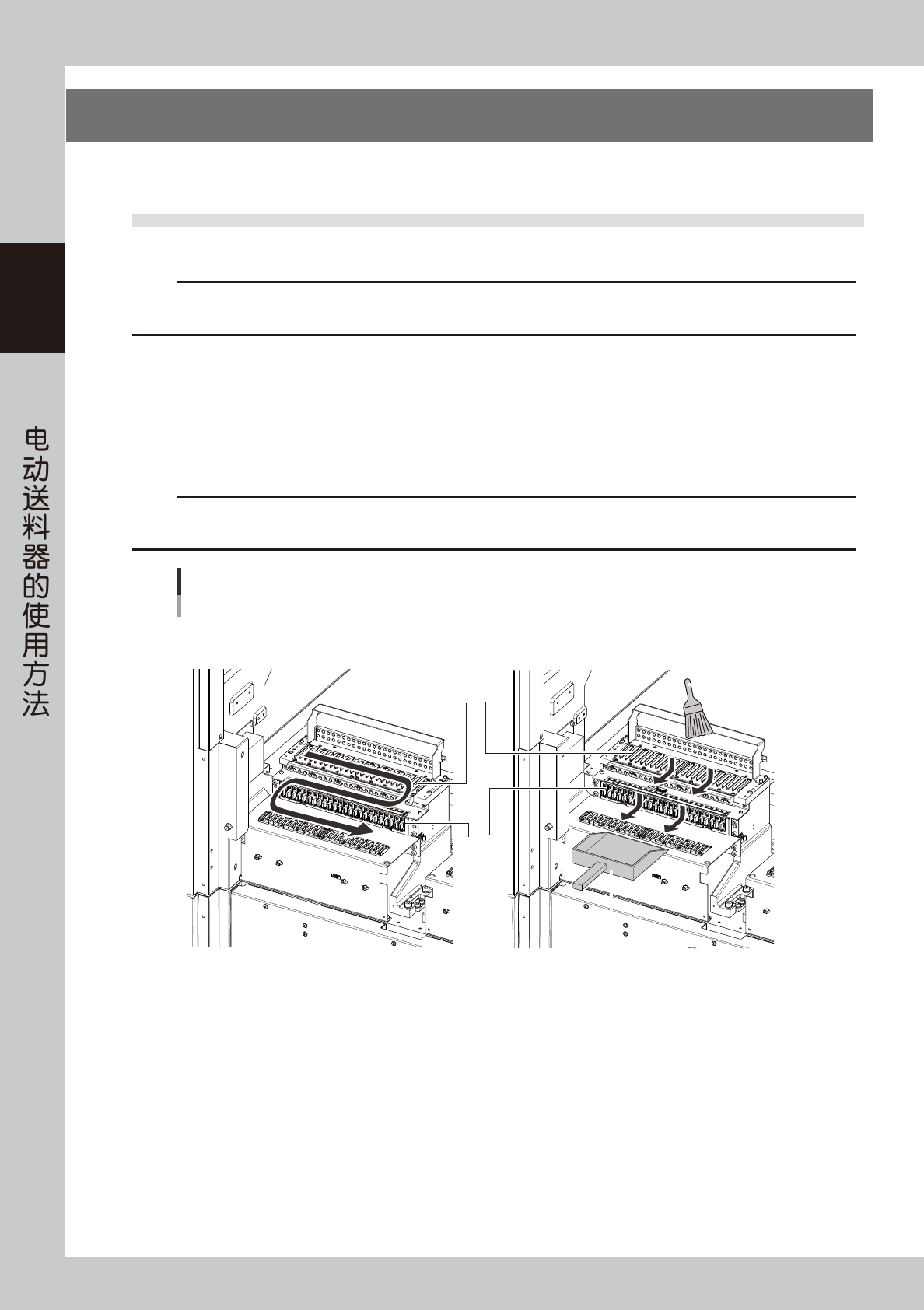

清洁料车的送料器架
以YSM10贴片机为例
■ 用家用吸尘器(或吸尘工具)清洁时 ■ 软刷清洁时
软刷
用撮箕等接尘屑
送料器架
连接器部
65216-9L-00
2-13
2
S
S
3
将料带盘放置在料带盘托架中。
根据料带盘的大小，在料带盘托架内的放置位置不同。
13、15 英寸的料带盘，需将上侧的托架向上翻转之后放置。

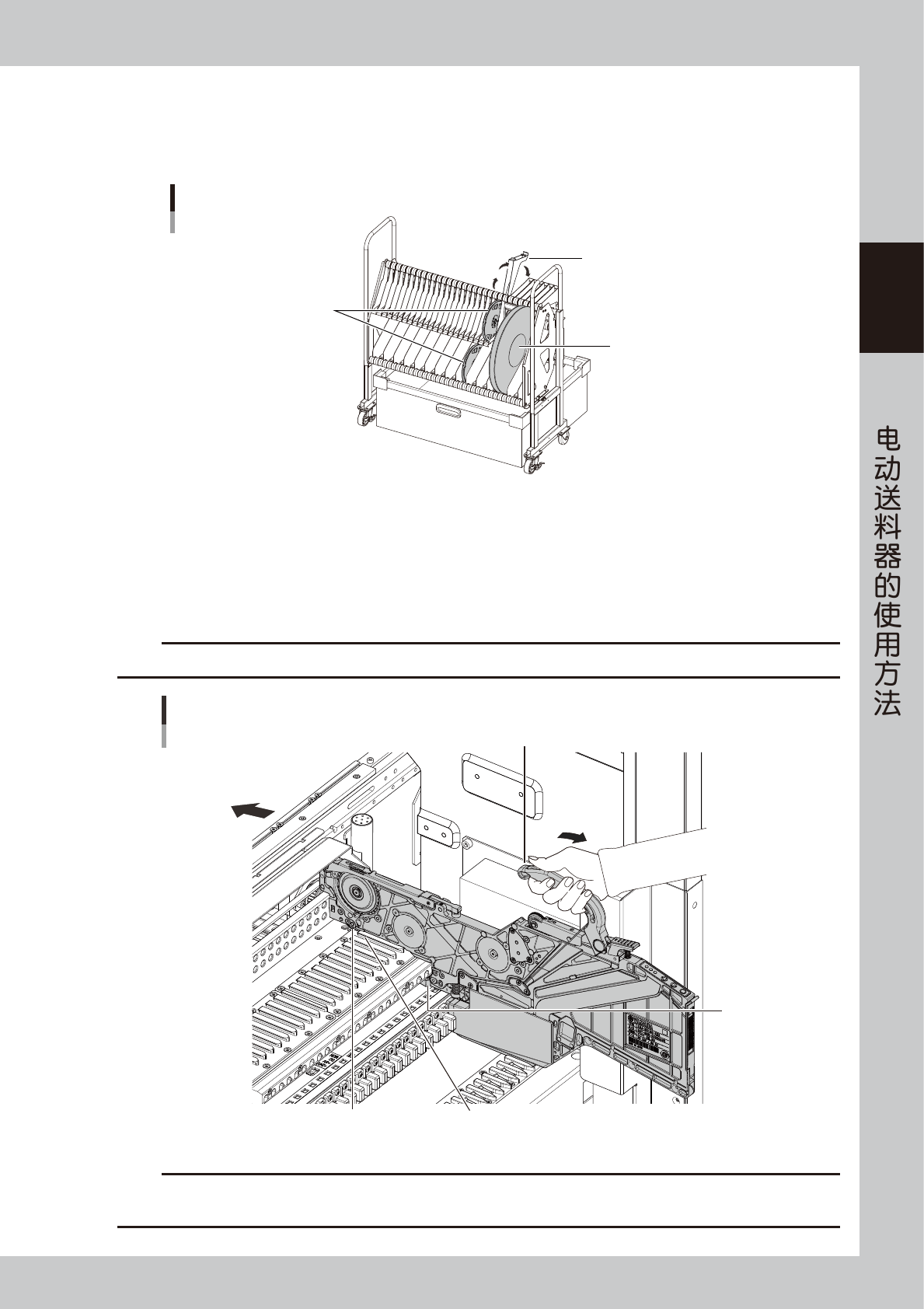

将料带盘放置在料带盘托架上
料带盘托架
13、15英寸的料带盘
7英寸料带盘
65217-9L-00
4
安装送料器。
1. 用一只手托着送料器的尾部，用另一只手将把手向后扳动。
2. 将送料器的导条对准送料器架的导槽之后，将送料器预放置在送料器架上。
3. 在向后拉住把手的状态下，将送料器沿导槽滑动直到插入到位。
c
注意
安装送料器时，请勿用力过猛以免损坏送料器。
安装方向
送料器架的导槽
将SS电动送料器安装在贴片机上
导条
把手
锁定杆
65218-9L-00
c
注意
•
请务必使导条对准送料器架的导槽之后再滑动插入。
•
安装时，请务必将把手向后扳到位。否则，锁定杆将无法完全打开。
2-14
2
S
S
5
使锁定杆锁定。
松开把手，确认锁定杆已被锁定在送料器架上了。
c
注意
若送料器的安装不正确，贴装过程中可能会发生脱离现象。
6
确认送料器的安装状态。
从送料器的侧面目视检查送料器。
y
压料盖已被锁定，没有浮起。
y
送料器前端固定块的 2 根定位销已插入到送料器架侧的定位孔中，并已插入到位。
y
送料器的导条已完全嵌入了送料器架的导槽中。
c
注意
上述状态为送料器的正确安装状态。若送料器的安装状态不正确，可能会导致贴片机被损坏。
正常安装的送料器
送料器前端部的侧视图
压料盖
前端固定块的定位销
导条
送料器架侧的
定位孔
送料器架的导槽
65219-9L-00
7
关闭贴片机的安全机盖。
