2-14
2
S
S
5
使锁定杆锁定。
松开把手，确认锁定杆已被锁定在送料器架上了。
c
注意
若送料器的安装不正确，贴装过程中可能会发生脱离现象。
6
确认送料器的安装状态。
从送料器的侧面目视检查送料器。
y
压料盖已被锁定，没有浮起。
y
送料器前端固定块的 2 根定位销已插入到送料器架侧的定位孔中，并已插入到位。
y
送料器的导条已完全嵌入了送料器架的导槽中。
c
注意
上述状态为送料器的正确安装状态。若送料器的安装状态不正确，可能会导致贴片机被损坏。

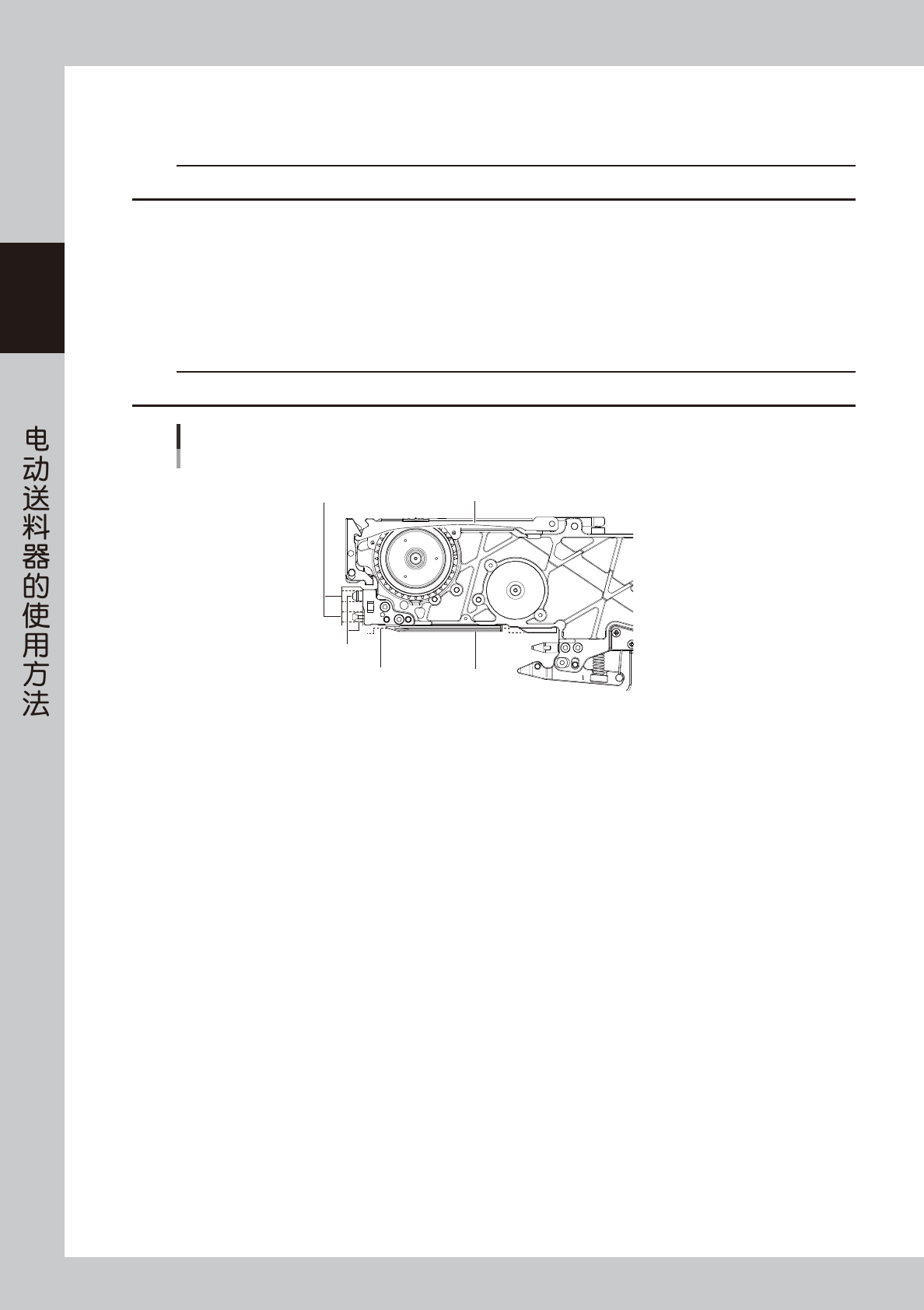

正常安装的送料器
送料器前端部的侧视图
压料盖
前端固定块的定位销
导条
送料器架侧的
定位孔
送料器架的导槽
65219-9L-00
7
关闭贴片机的安全机盖。
2-15
2
S
S
3.2 安装在一次性换料车上时
在此，以 ZS 电动送料器用一次性换料车 ( 简称“ZS 料车”) 为例介绍安装 SS 电动送料器 ( 简称“送料器”) 的方法。
c
注意
将送料器安装在一次性换料车上之前，原则上需先在上料台或离线上料台上装好带装元件。
1
清洁送料器架。
安装送料器之前，先用软刷 ( 随机附带 )、家用吸尘器或吸尘工具 ( 选配 ) 清除送料器架上的尘屑。
c
注意
安装送料器时若导槽内夹入元件或尘屑，送料器会倾斜，将无法稳定地吸取元件。
此外，清洁时需注意不要使异物混入送料器架上的接口部。若混入异物，可能会引起短路等导致料车被损坏。

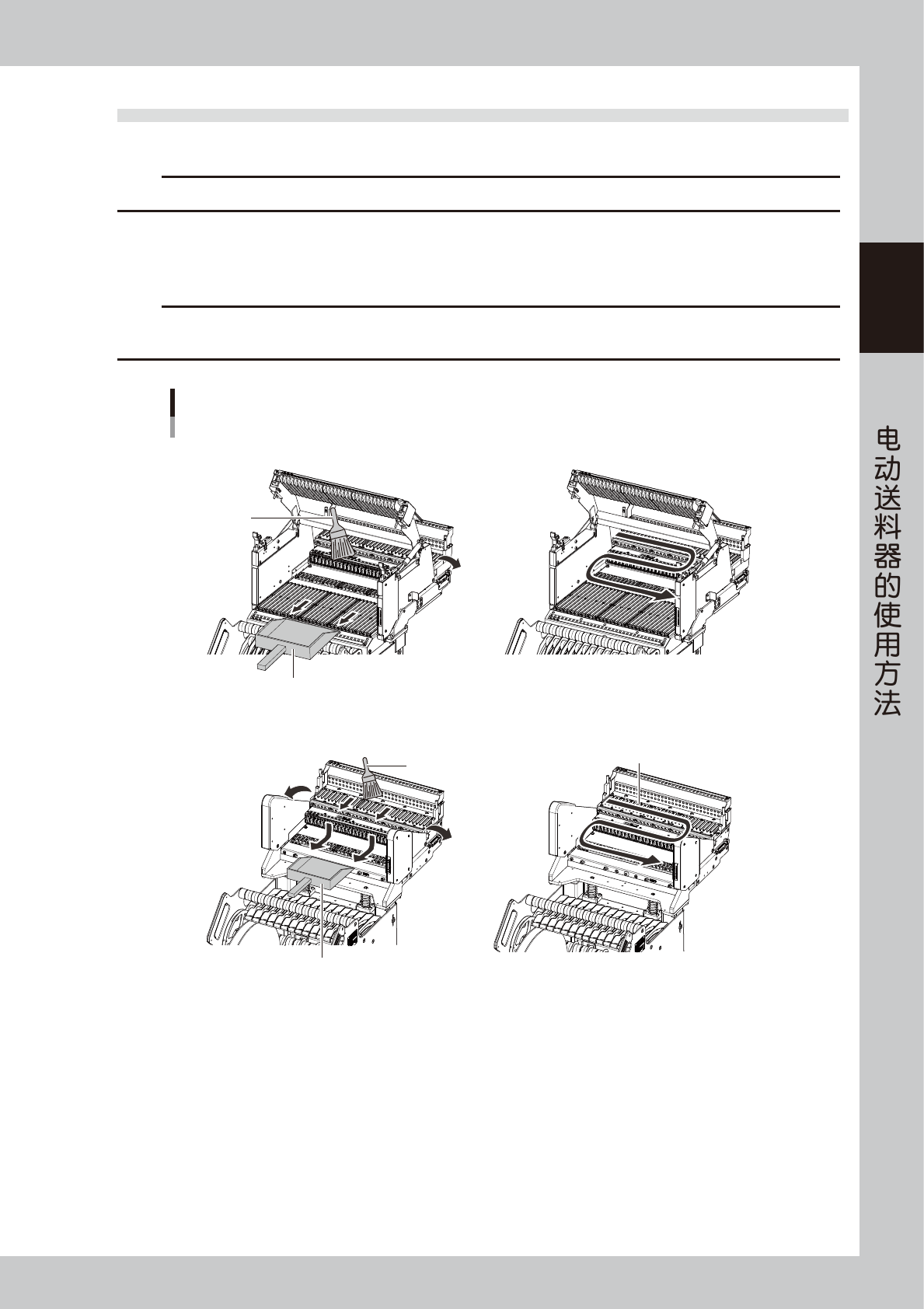

清洁料车的送料器架
SS电动送料器用料车
ZS电动送料器用料车
用家用吸尘器吸取
软刷
软刷
用撮箕等接尘屑
用撮箕等接尘屑
65220-9L-00
2-16
2
S
S
2
将料带盘放置在料带盘托架中。
根据料带盘的大小，在料带盘托架内的放置位置不同。
13、15 英寸的料带盘，需将上侧的托架向上翻转之后放置。

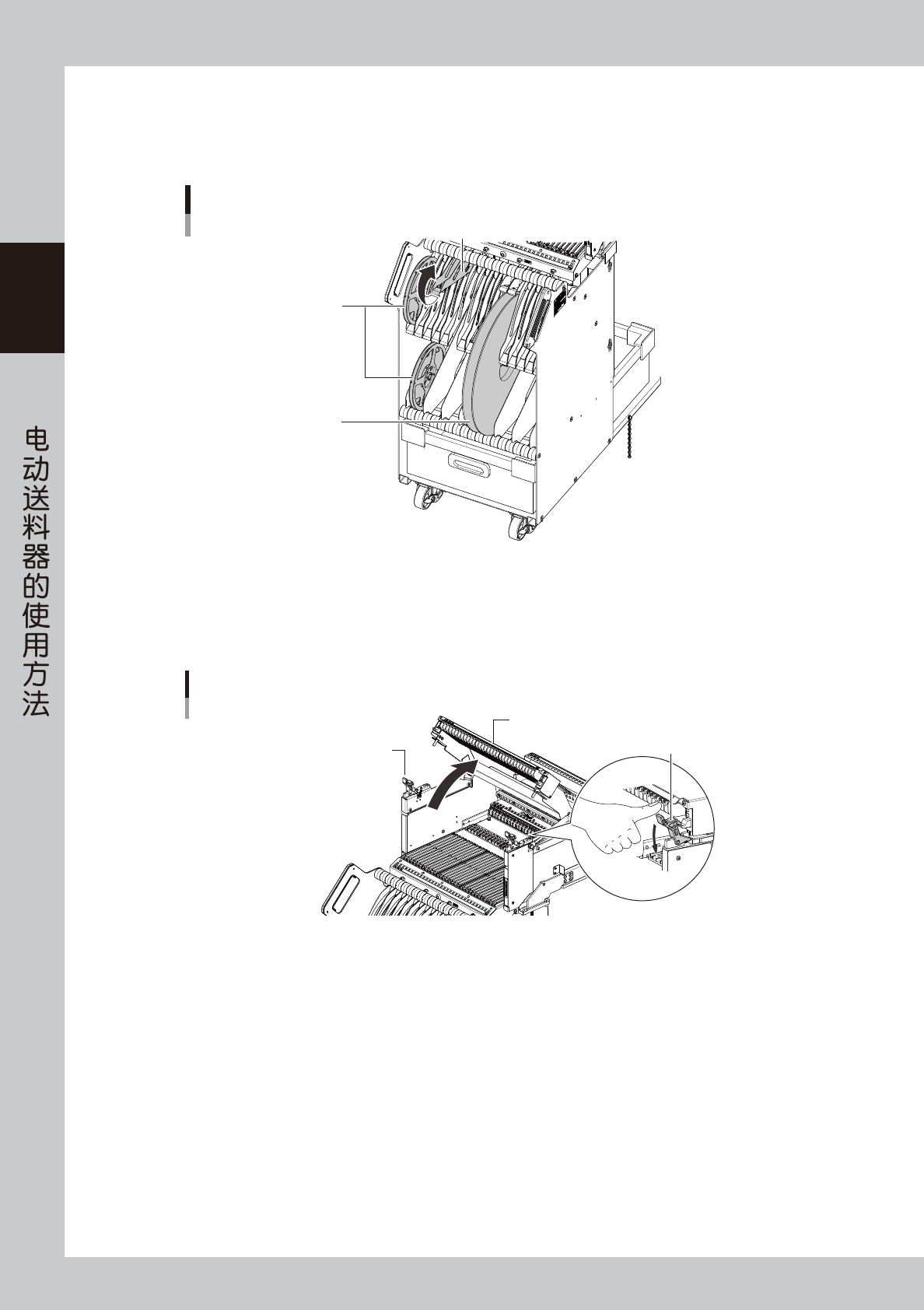

将料带盘放置在料带盘托架上
7英寸料带盘
13、15英寸的料带盘
料带盘
65221-9L-00
3
打开 ZS 料车的导槽盖板。
1. 按料车左右的锁杆，解除锁定。
2. 向上打开导槽盖板。
打开导槽盖板
ZS料车
导槽盖板
锁杆
锁杆
65222-9L-00
