3.2 安装在一次性换料车上时
在此，以 ZS 电动送料器用一次性换料车 ( 简称“ZS 料车”) 为例介绍安装 SS 电动送料器 ( 简称“送料器”) 的方法。
c
注意
将送料器安装在一次性换料车上之前，原则上需先在上料台或离线上料台上装好带装元件。
1
清洁送料器架。
安装送料器之前，先用软刷 ( 随机附带 )、家用吸尘器或吸尘工具 ( 选配 ) 清除送料器架上的尘屑。
c
注意
安装送料器时若导槽内夹入元件或尘屑，送料器会倾斜，将无法稳定地吸取元件。
此外，清洁时需注意不要使异物混入送料器架上的接口部。若混入异物，可能会引起短路等导致料车被损坏。
清洁料车的送料器架
SS电动送料器用料车
ZS电动送料器用料车
用家用吸尘器吸取
软刷
软刷
用撮箕等接尘屑
用撮箕等接尘屑
65220-9L-00
2-16
2
S
S
2
将料带盘放置在料带盘托架中。
根据料带盘的大小，在料带盘托架内的放置位置不同。
13、15 英寸的料带盘，需将上侧的托架向上翻转之后放置。
将料带盘放置在料带盘托架上
7英寸料带盘
13、15英寸的料带盘
料带盘
65221-9L-00
3
打开 ZS 料车的导槽盖板。
1. 按料车左右的锁杆，解除锁定。
2. 向上打开导槽盖板。
打开导槽盖板
ZS料车
导槽盖板
锁杆
锁杆
65222-9L-00
2-17
2
S
S
4
安装送料器。
1. 用一只手托着送料器的尾部，用另一只手将把手向后扳动。
2. 确认安装位置的号码。
3. 将送料器的导条对准送料器架的导槽之后，将送料器放置在送料器架上。
4. 在向后拉住把手的状态下，将送料器沿导槽滑动直到插入到位。
c
注意
•
安装送料器时，请勿用力过猛以免损坏送料器。
•
请务必使导条对准料车上的导槽之后再滑动插入。若送料器被斜着安装，可能会导致安装不良或送料器与料车被损坏。
•
安装送料器时，请务必将把手向后扳到位。否则，锁定杆将无法完全打开。
18
50

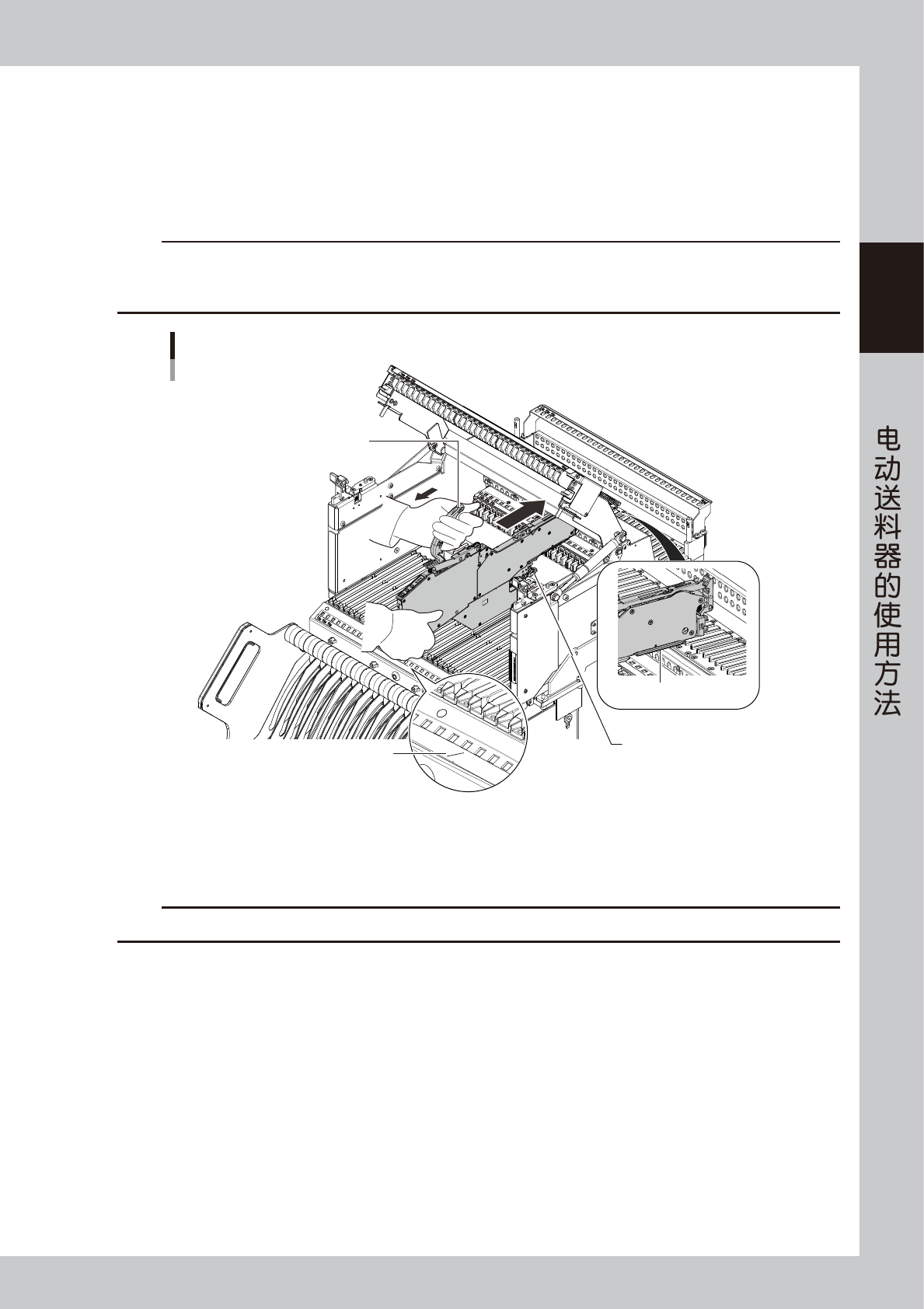

安装SS电动送料器
ZS料车
导条
锁定杆
将把手向后扳动
确认安装号码
65223-9L-00
5
使锁定杆锁定。
松开把手，确认锁定杆已被锁定在送料器架上了。
c
注意
若送料器的安装不正确，贴装过程中可能会发生脱离现象。
