2-21 2 S S 4. 送料间距的设定 4.1 在基板程序中设定 将 SS 电动送料器安装在贴片机或一次性换料车之后，还需要在贴片机中读入基板程序并设定送料间距。 1 确认带装元件的送料间距。 在设定之前先确认带装元件的送料间距。 2 打开 [ 元件 ]-“基本”画面。 1. 按“生产设计”画面的 [ 选择基板 ] 按钮，选择并读入基板程序。 2. 按 [ 元件 ] 按钮，打开“基本”画面。 3 设定“供料形态” 。 选择需要设…
2-20
2
S
S
3.4 SS 电动送料器的拆卸
从贴片机或一次性换料车上拆下 SS 电动送料器的方法相同。
下面，以 ZS 电动送料器用一次性换料车 ( 简称“ZS 料车”) 为例介绍拆卸 SS 电动送料器的方法。
n
要点
将 SS 电动送料器从 ZS 料车上拆下时，需要打开料车的导槽盖板。要打开已经安装在贴片机上的 ZS 料车的导槽盖板时，则需要打
开贴片机的安全机盖。
1
e
( 料车已安装在贴片机上时 ) 打开贴片机的安全机盖。
料车已经安装在贴片机上时，按急停按钮之后，打开贴片机的安全机盖。
2
打开 ZS 料车的导槽盖板。
1. 按料车左右的锁杆，解除锁定。
2. 向上打开导槽盖板。
3
从料车上拆下 SS 电动送料器。
1. 用一只手托住 SS 电动送料器的尾部，用另一只手将送料器的把手向后扳动。
2. 在向后扳住把手的状态下，将送料器笔直抽出。
拆卸SS电动送料器
ZS料车
锁定杆
将把手向后扳动
65227-9L-00
4
关闭导槽盖板。
1. 关闭导槽盖板。
2. 轻按料车两侧的锁杆，锁定导槽盖板。
5
拆卸料带盘。
将料带盘从料带盘托架中取出。
n
要点
生产过程中，若导槽盖板的锁杆松开，贴片机会因联锁而停机。请务必确认导槽盖板已被正确锁定。
2-21
2
S
S
4. 送料间距的设定
4.1 在基板程序中设定
将 SS 电动送料器安装在贴片机或一次性换料车之后，还需要在贴片机中读入基板程序并设定送料间距。
1
确认带装元件的送料间距。
在设定之前先确认带装元件的送料间距。
2
打开 [ 元件 ]-“基本”画面。
1. 按“生产设计”画面的 [ 选择基板 ] 按钮，选择并读入基板程序。
2. 按 [ 元件 ] 按钮，打开“基本”画面。

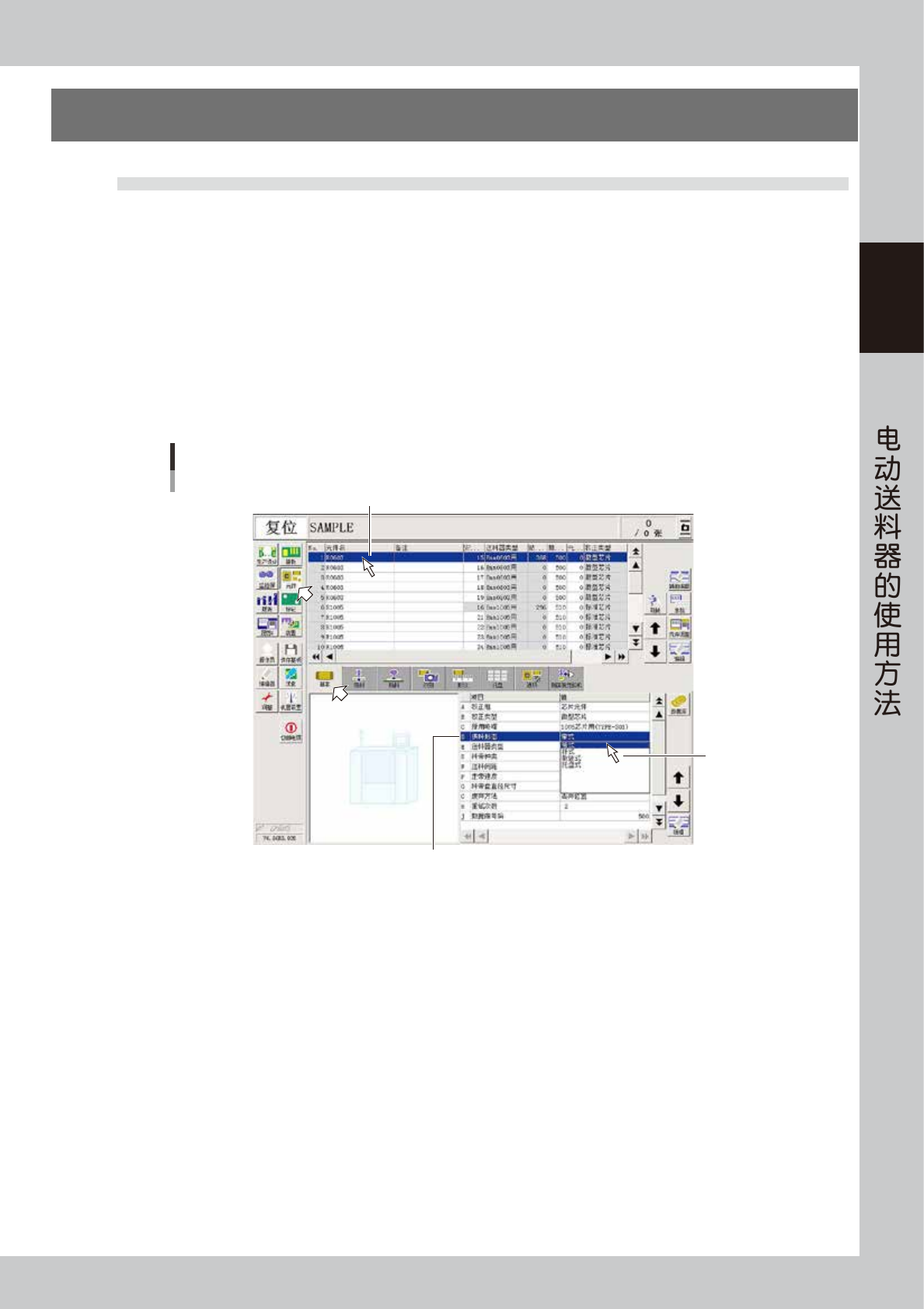

3
设定“供料形态”。
选择需要设定参数的元件之后，从“供料形态”下拉框中选择“带式”。
带装元件
供料形态
供料形态
带式
选择需设置参数的元件
66200-9L-00
2-22
2
S
S
4
设定“料带种类”。
从“料带种类”下拉框中选择准备使用的料带种类。
带装元件
料带种类
料带种类
从下拉框中选择料带种类
66201-9L-00
参考
•
若更改了“供料形态”，“料带种类”也会随之改变，需要重新设定。
•
带装元件无需设定“送料器类型”参数。
5
设定“送料间距”。
从“ 送料间距”下拉框中选择适合带装元件用的送料间距。
n
要点
如果“机器设置”-“选项设置”画面中的“指定送料器的走带间距”的设定为“在送料器中设置”时，不显示本参数。
带装元件
送料间距
送料间距 选择适合元件用的送料间距
66202-9L-00
