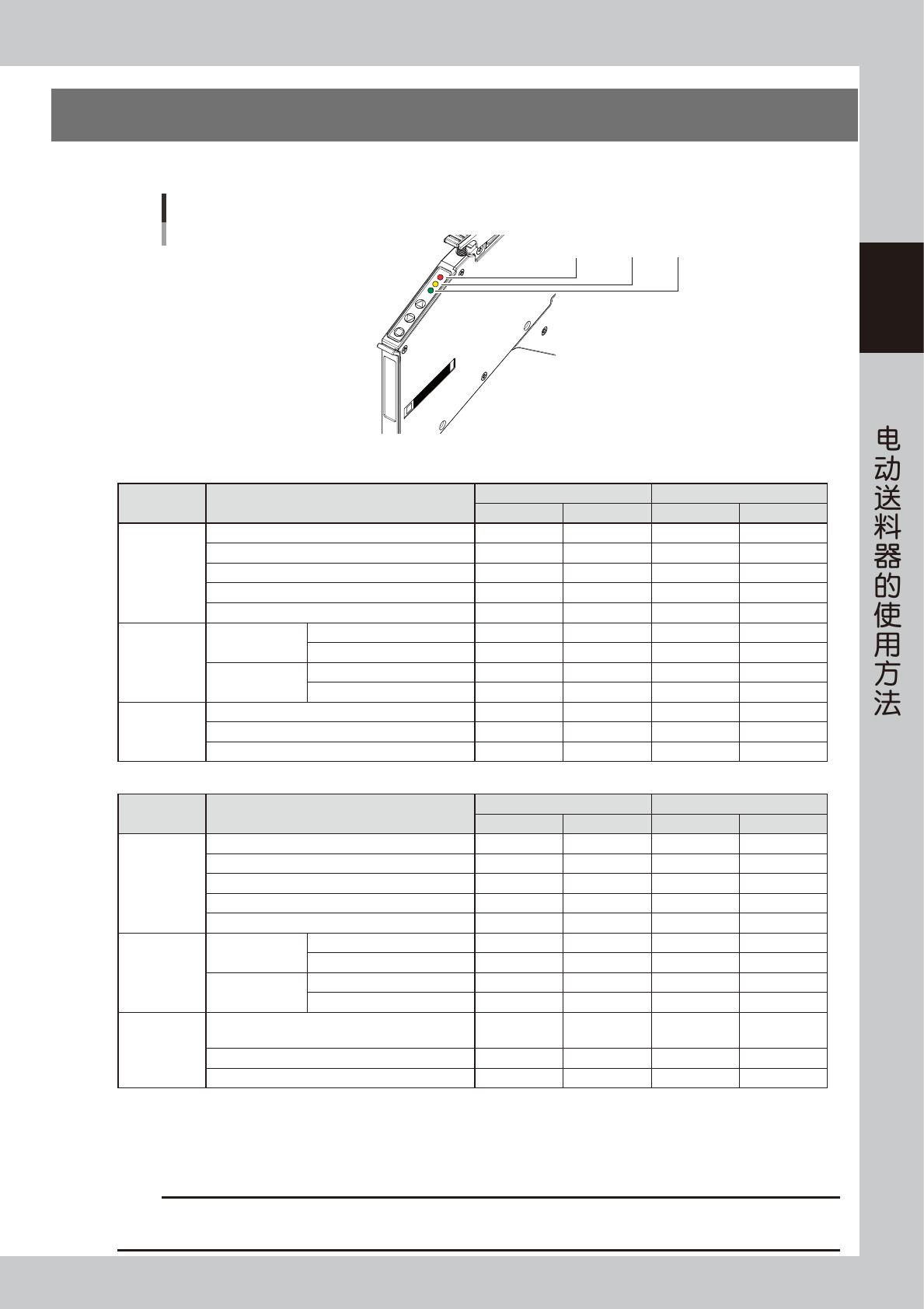

7. SS 电动送料器的 LED 指示器
SS 电动送料器通过 LED 指示器的亮灯、闪烁、熄灯来显示送料器的状态与元件切换的状态。
LED的显示颜色
红 黄 绿
65260-9L-00
■ 在标准状态下使用时
状态 详细内容
标准 生产切换检查
※1
料车 送料器 料车 送料器
切换生产品种
未切换 ( 要求拆下 ) 红色亮灯 红色亮灯 红色亮灯
错误切换
指示安装位置 红色闪烁 红色闪烁
已安装了正确元件，但不可靠
※3
完成了切换的安装位置 绿色亮灯 红色亮灯
※2
绿色亮灯
※2
元件用完
因余量不足
停止了运行
因余量不足而停机 ( 断料 )
移到替代元件
重试超过了次数
因吸料、识别出错而停机 黄色亮灯 黄色亮灯
移到替代元件 黄色亮灯 黄色亮灯
元件用完警告
元件用完警告
拼接了料带，但补充的元件不正确
拼接了料带完成了补充
■ 使用 ITOption 功能时
状态 详细内容
余量计数功能 校验元件功能
料车 送料器 料车 送料器
切换生产品种
未切换 ( 要求拆下 ) 红色亮灯 红色亮灯 红色亮灯
错误切换 红色亮灯
指示安装位置 红色闪烁 红色闪烁
已安装了正确元件，但不可靠
※3
红色亮灯
完成了切换的安装位置 绿色亮灯 绿色亮灯
元件用完
因余量不足
停止了运行
因余量不足而停机 ( 断料 ) 红色闪烁 红色闪烁
移到替代元件 红色闪烁 红色闪烁
重试超过了次数
因吸附、识别出错而停机 黄色亮灯 黄色亮灯
移到替代元件 黄色亮灯 黄色亮灯
元件用完警告
元件用完警告
黄色闪烁
绿色亮灯
黄色闪烁
绿色亮灯
拼接了料带，但补充的元件不正确 红色亮灯
拼接了料带完成了补充 绿色亮灯 绿色亮灯
※1
“生产切换检查”为标准功能，通过在 [ 应用程序设置 ] -“基本”选项卡画面勾选“进行生产切换检查”的选择框进行检查。
与 IT Option 功能中的校验功能不同。
※2
表示送料器列表对话框中虽已将送料器作为 OK 打上了勾号，但没有安装 SS 电动送料器。如果已安装了 SS 电动送料器，
则 SS 电动送料器会亮绿灯。
※3
“已安装了正确元件，但不可靠”，是指虽已安装了正确的元件，但因没有进行生产切换检查，所以还不可以使用。
c
注意
在进行版本升级时，送料器机体的指示器如下显示。
‧正常时 ：红、黄、绿色闪烁 ‧ 出错时 ：红、黄、绿色快速闪烁
第 3 章 SS 电动送料器的维护保养
目录
1. 日常点检与维护保养 3-1
1.1 关于日常点检与维护保养 3-1
1.2 吸料位置调整仪 3-2
1.3 压料盖与走带面的清洁 3-3
2. SS 电动送料器可更换的配件 3-4
2.1 可更换的配件 3-4
2.2 更换配件之前需喷气的部位 3-5
3. SS 电动送料器的配件更换 3-6
3.1 压料盖的更换 3-6
3.2 前端固定块的更换 3-7
3.3 前端压料扣的更换 3-8
3.4 后端压料扣的更换 3-10
3.5 导条的更换 3-11
3.6 锁定杆的更换 3-12
3.7 固定销的更换 3-14
3.8 底板的更换 3-16
3.9 钢丝的更换 3-18
3.10 钢丝盖板 1、2 的更换 3-20
3.11 P/O 杆的更换 3-21
3.12 卷带齿轮的更换 3-22
3.13 把手的更换 3-23
3.14 板卡连接器的更换 3-29
3-1
3
S
S
1. 日常点检与维护保养
为了使 SS 电动送料器安全且经久耐用，需要定期进行点检与维护保养。
c
注意
送料器的维护保养必须由接受过维修培训的维修人员按照规定的步骤进行。
1.1 关于日常点检与维护保养
使用 SS 电动送料器之前，请务必按照下表所示点检项目进行点检。
■ 点检项目
状况 解决方法
锁定杆是否松动 参照本章后述“3.6 锁定杆的更换”
压料盖是否松动 参照本章后述“3.1 压料盖的更换”
螺丝等是否松动 拧紧螺丝等
是否有变形、损坏的零部件 修理、更换
是否有零部件丢失 修理、更换
c
注意
请将 SS 电动送料器从贴片机上拆下之后再进行日常点检。
■送料器吸料位置的维护保养
为保持送料器的吸料位置精度，建议定期进行维护保养。
按 [ 装置 ] 按钮，选择“送料器”选项卡，会显示安装在贴片机上的送料器的列表，在该列表中可以确认送料器的驱动次数。
以送料器的驱动次数判断是否进行维护保养。
确认与调整吸料位置，使用本章后述“1.2吸料位置调整仪”中介绍的吸料位置调整仪 ( 选配 ) 进行。
•
SS 电动送料器的推荐保养频率
送料器的尺寸 推荐保养频率
8mm、12mm/16mm、24mm 500 万次
32mm、44mm、56mm、72mm、88mm 200 万次
