Programmierung in SIPLACE Pro Höhenmesspunkte definieren Touchless Placement (R17-1) Ber ührungsloses Bestücken (R17-1 ) 15 Höhenmesspunkte für Raster-Leiterplatten ► Öffnen Sie die gewünschte Raster-Leiterplatte (1) im …
Programmierung in SIPLACE Pro
Höhenmesspunkte definieren
14 Touchless Placement (R17-1) Berührungsloses Bestücken (R17-1)
Höhenmesspunkte für Leiterplatten
► Öffnen Sie die gewünschte Leiterplatte (1) im Leiterplatten-Editor von SIPLACE Pro.

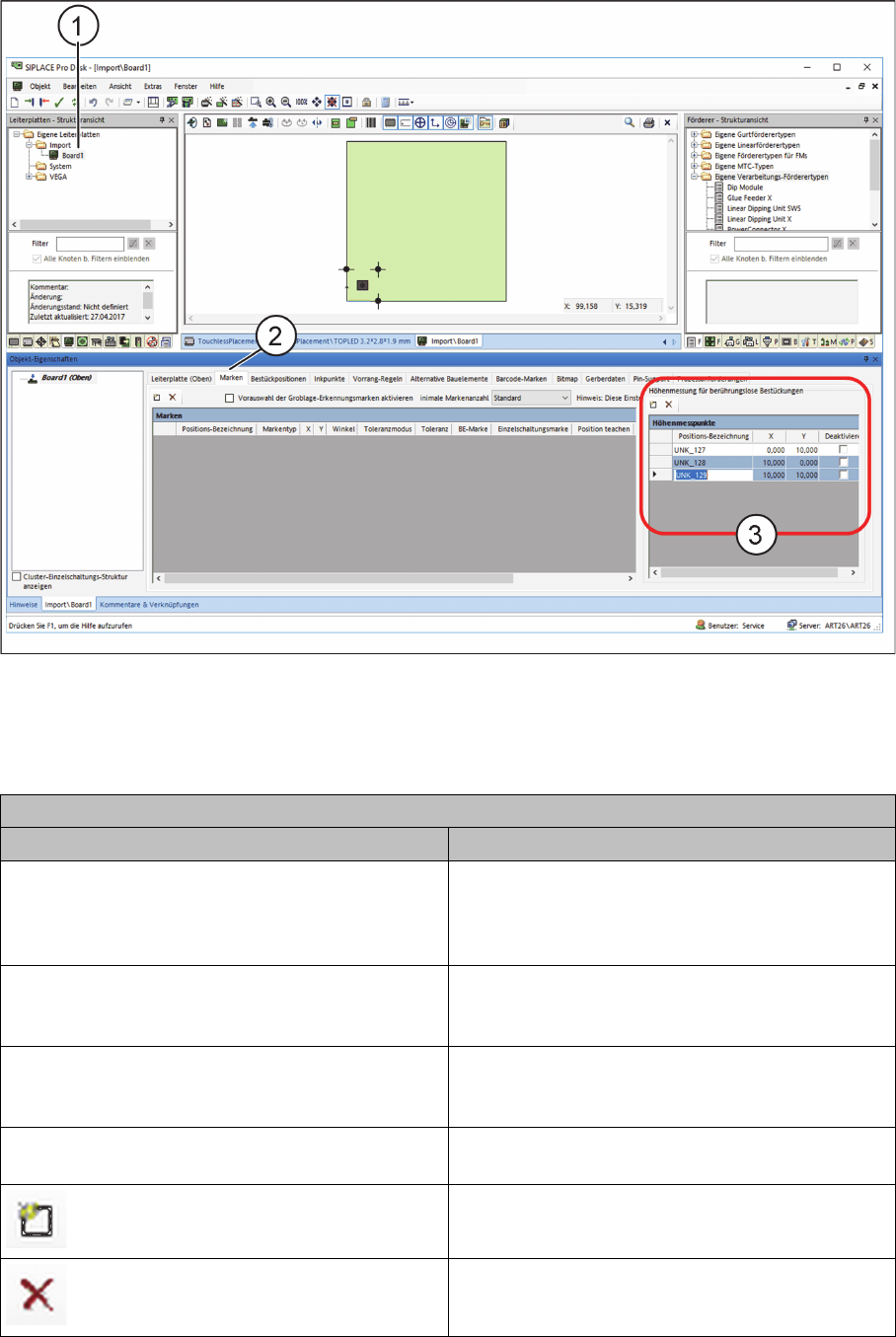

Leiterplatten-Editor – Höhenmesspunkte definieren
► Wählen Sie die Registerkarte Marken (2) auf der Leiterplatten-Seite oder auf der Einzelschaltung.
► Definieren Sie in der Tabelle Höhenmesspunkte (3) mindestens drei Höhenmesspunkte für die Hö-
henmessung für das berührungslose Bestücken.
Tabelle: Höhenmesspunkte
Feld Wert/Bedeutung
Positions-Bezeichnung Tragen Sie hier die eindeutige Bezeichnung für
den Höhenmesspunkt ein. Diese Bezeichnung soll
die Position des Höhenmesspunkts auf der Leiter-
platte repräsentieren.
X Position des Höhenmesspunktes in X-Richtung
bezogen auf die Lage der aktuellen Einzelschal-
tung/Leiterplatte.
Y Position des Höhenmesspunktes in Y-Richtung
bezogen auf die Lage der aktuellen Einzelschal-
tung/Leiterplatte.
Deaktivieren Deaktiviert diesen Höhenmesspunkt für die Ver-
messung.
Fügt eine neue Zeile zu der Tabelle hinzu.
Löscht eine markierte Zeile aus der Tabelle.
Programmierung in SIPLACE Pro
Höhenmesspunkte definieren
Touchless Placement (R17-1) Berührungsloses Bestücken (R17-1) 15
Höhenmesspunkte für Raster-Leiterplatten
► Öffnen Sie die gewünschte Raster-Leiterplatte (1) im Raster-Leiterplatten-Editor von SIPLACE Pro.
Raster-Leiterplatten-Editor – Höhenmesspunkte definieren
► Wählen Sie die Registerkarte LP-Marken (2) oder Paneltyp-Marken.
► Definieren Sie in der Tabelle Höhenmesspunkte (3) mindestens drei Höhenmesspunkte für die Hö-
henmessung für das berührungslose Bestücken.
Tabelle: Höhenmesspunkte
Feld Wert/Bedeutung
Positions-Bezeichnung Tragen Sie hier die eindeutige Bezeichnung für
den Höhenmesspunkt ein. Diese Bezeichnung soll
die Position des Höhenmesspunkts auf der Ras-
ter-Leiterplatte repräsentieren.
X Position des Höhenmesspunktes in X-Richtung
bezogen auf die Lage der aktuellen Raster-Leiter-
platte.
Y Position des Höhenmesspunktes in Y-Richtung
bezogen auf die Lage der aktuellen Raster-Leiter-
platte
Deaktivieren Deaktiviert diesen Höhenmesspunkt für die Ver-
messung.
Fügt eine neue Zeile zu der Tabelle hinzu.
Löscht eine markierte Zeile aus der Tabelle.
Programmierung in SIPLACE Pro
Höhenmesspunkte definieren
16 Touchless Placement (R17-1) Berührungsloses Bestücken (R17-1)
