– 47 – EL EC T R I C A L S EC T I O N 1 No. Part No. Part Name Qty . Detail Y amaha Hitachi 120 KY A-M6568-00 4W204587 CORD 2 121 KY A-M6569-00 4W204588 CORD 4 122 KY A-M654N-00 1005GD3A HNS,POCL-CABLE1 1 123 KY A-M654P-…

100%1 / 176
– 46 –

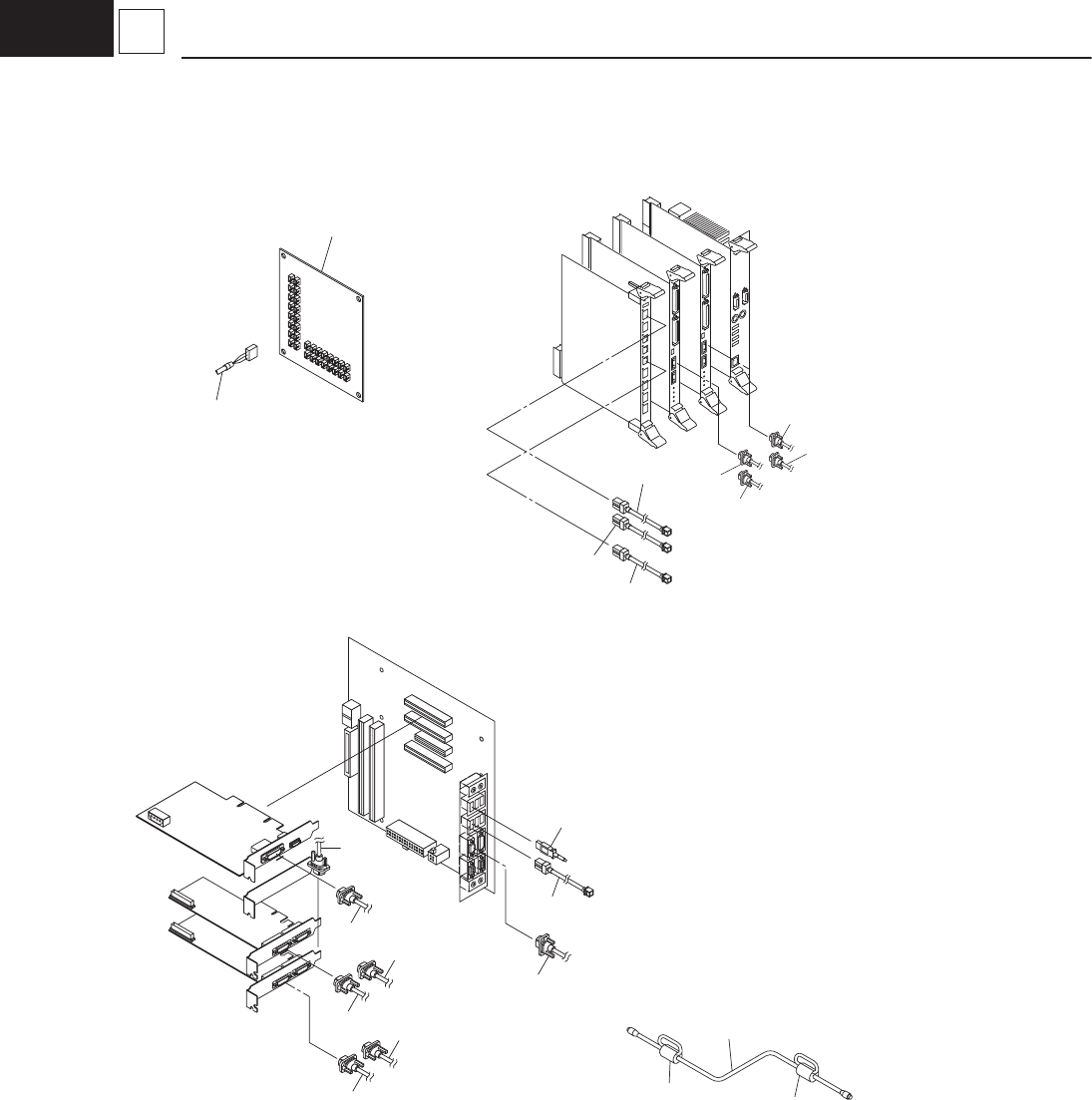

D1
2 Cable
1509-002
U85
U81
U83
U82
135
135
127
124
122
125
130
128
U91
U92
U94
U93
129
126
132
133
134
131
121
120
121
120
123
See Fig. H1-7
Key No.642
U08
– 47 –
ELECTRICAL SECTION 1
No.
Part No.
Part Name Qty. Detail
Yamaha Hitachi
120 KYA-M6568-00 4W204587 CORD 2
121 KYA-M6569-00 4W204588 CORD 4
122 KYA-M654N-00 1005GD3A HNS,POCL-CABLE1 1
123 KYA-M654P-00 1005GD3B HNS,POCL-CABLE2 1
124 KYA-M654R-00 1005GD3C HNS,POCL-CABLE3 1
125 KYA-M654S-00 1005GD3D HNS,POCL-CABLE4 1
126 KYA-M654B-00 1005GD0D HNS,PCB-CAMERA 1
127 KYB-M6574-00 1005BC6S CORD-USB2M-A-A 1
128 KYB-M6571-00 1005BC5U CORD-VGA-2M 1
129 KYB-M6570-00 1005BC5T LAN-CABLE-1M 1
130 KYB-M65BS-00 4W203562 LAN-CABLE-05M 1
131 KYA-M653R-00 1005BC6U HNS,FDR-BASE-IO 1
132 KYA-M656N-00 4W202695 CORD-LAN 1
133 KYA-M653S-00 1005BC76 HNS,AELINK-A 1
134 KYA-M653T-00 1005BC77 HNS,AELINK-B 1
135 KYB-M658H-00 23N30590 ACCESS-WIRING 2
1509-002
– 48 –
D2

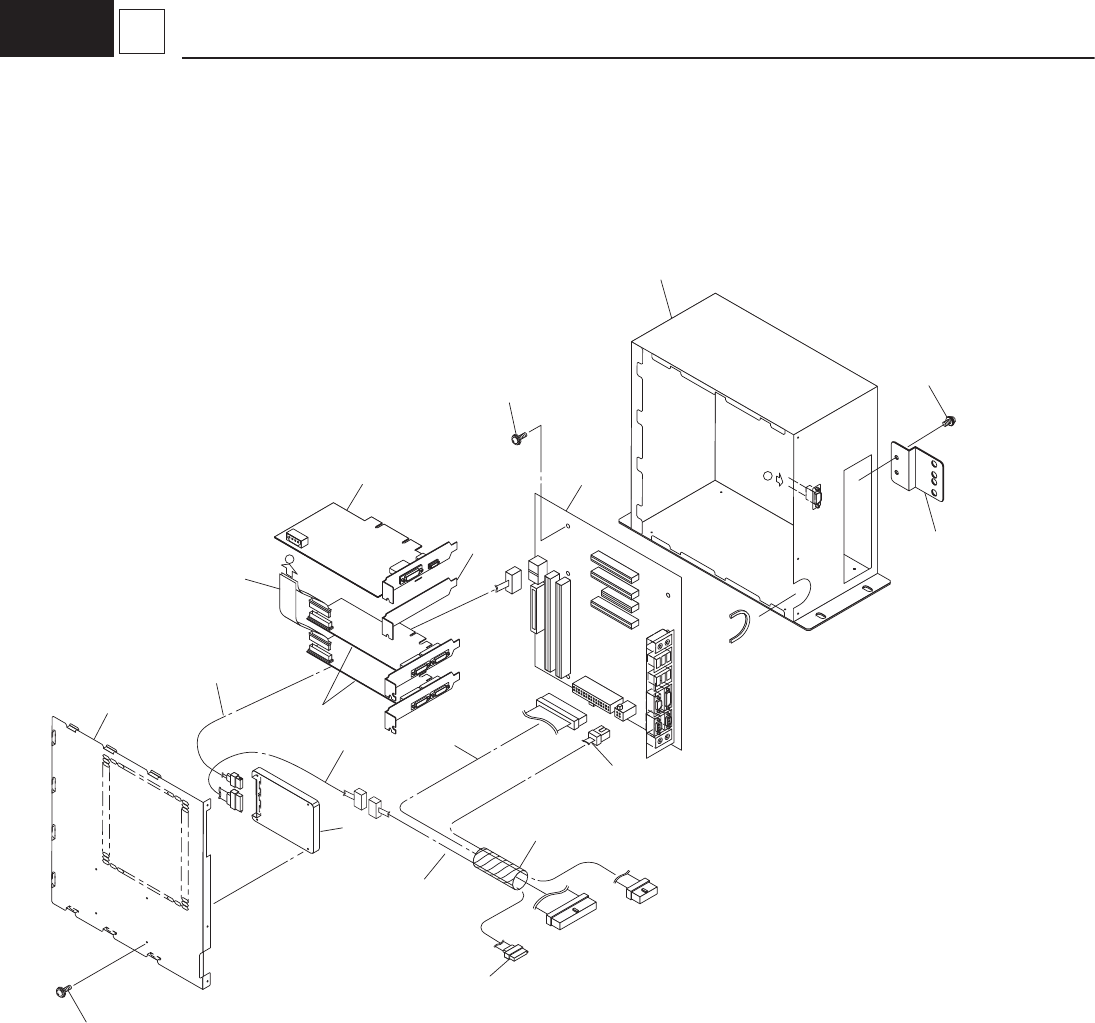

D2 CPU BOX SECTION
1 CPU 1 Box
1509-002
A
A
2
9
12
13
3
4
5
1
14
1
7
10
8
15
17
16
6
10
10
U91
U92
X19404
U94
U93
D89
