– 137 – HIGH SP E ED NO Z ZLE S T OCKER 1509-002 No. Part No. Part Name Qty . Detail Y amaha Hitachi 4 KY A-M9624-00 10088H1T ASSY SENSOR NST1 1 NST1 5 KY A-M9625-00 10088H1U ASSY SENSOR NST2 1 NST2 6 KY A-M961N-00 10088…

100%1 / 176
– 136 –
G2

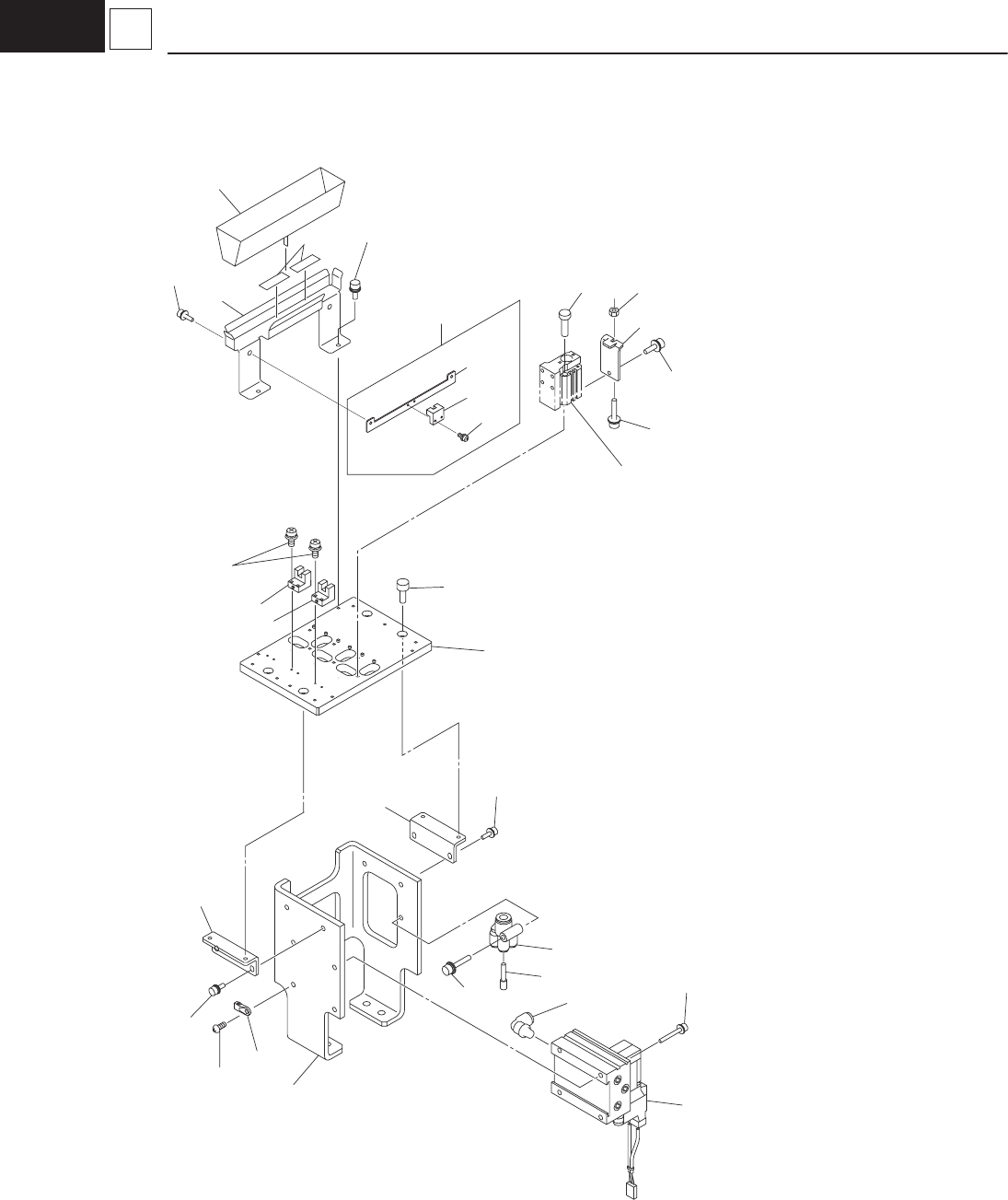

1 Base Section
1509-002
28
12
11
6
22
4
5
9
10
8
7
32
33
33
17
18
23
31
36
13
41
42
43
44
40
15
16
14
19
20
21
24
See Fig. G2-2
Key No.101
35
38
27
35
38
G2 HIGH SPEED NOZZLE STOCKER
– 137 –
HIGH SPEED NOZZLE STOCKER
1509-002
No.
Part No.
Part Name Qty. Detail
Yamaha Hitachi
4 KYA-M9624-00 10088H1T ASSY SENSOR NST1 1 NST1
5 KYA-M9625-00 10088H1U ASSY SENSOR NST2 1 NST2
6 KYA-M961N-00 10088H1S ASSY MANIFOLD VALVE 1 NST4 ,5, 6
7 KYA-M960Y-00 1008IH08 STOPPER 2
8 KYA-M9607-00 1008IH1J RJCBOX_BASE_A 1
9 KYA-M960M-00 1008IH1K RJCBOX_A 1
10 KYA-M961G-00 226J2587 MECH_PARTS 1
11 KYB-M702T-00 1005AB0F PIPE_FITTINGS 1
12 KYB-M961N-00 1005AB10 PIPE_FITTINGS 1
13 91312-03025 221AA012 BOLT,HEX.SOCKET HEAD 2
14 95302-03600 221FA005 NUT,HEXAGON 2
15 91312-03004 221AA004 BOLT,HEX.SOCKET HEAD 2
16 91312-03045 221AB037 BOLT,HEX.SOCKET HEAD 4
17 91312-03025 221AA012 BOLT,HEX.SOCKET HEAD 1
18 92902-03200 221HA103 WASHER,PLAIN 1
19 90166-02J206 221DA002 SCREW,PAN HEAD 4
20 90171-02J026 221HA101 WASHER,PLAIN 4
21 90990-38J003 221HA001 WASHER 4
22 KYB-M65AW-00 23N30632 WIRING 1
23 90990-66J012 221DA207 SCREW,TRUSS HEAD 1
24 91312-03010 221AA007 BOLT,HEX.SOCKET HEAD 2
27 91312-04035 221AA024 BOLT,HEX.SOCKET HEAD 2
28 KYB-M962P-00 225F0713 PIPE_FITTINGS 2
31 KYA-M9606-00 1008IH1B STOCKER_BASE 1
32 KYA-M9605-00 1008IH16 PLATE 1
33 KYA-M9614-00 1008IH17 L_BRACKET 2
35 91312-04010 221AA017 BOLT,HEX.SOCKET HEAD 4
36 91312-04008 221AA016 BOLT,HEX.SOCKET HEAD 4
38 92902-04200 221HA104 WASHER,PLAIN 4
40 KYA-M961P-00 10088HA0 REJECT_BOX 1
41 KYA-M9616-00 1008IH1H SENSORBRACKET 1
42 KYA-M960C-00 10088H23 ASSY-DUST-SENSOR 1
43 90166-12J208 221DA061 SCREW,PAN HEAD WW 2
44 90990-66J007 221DA202 SCREW,TRUSS HEAD 2
– 138 –
G2

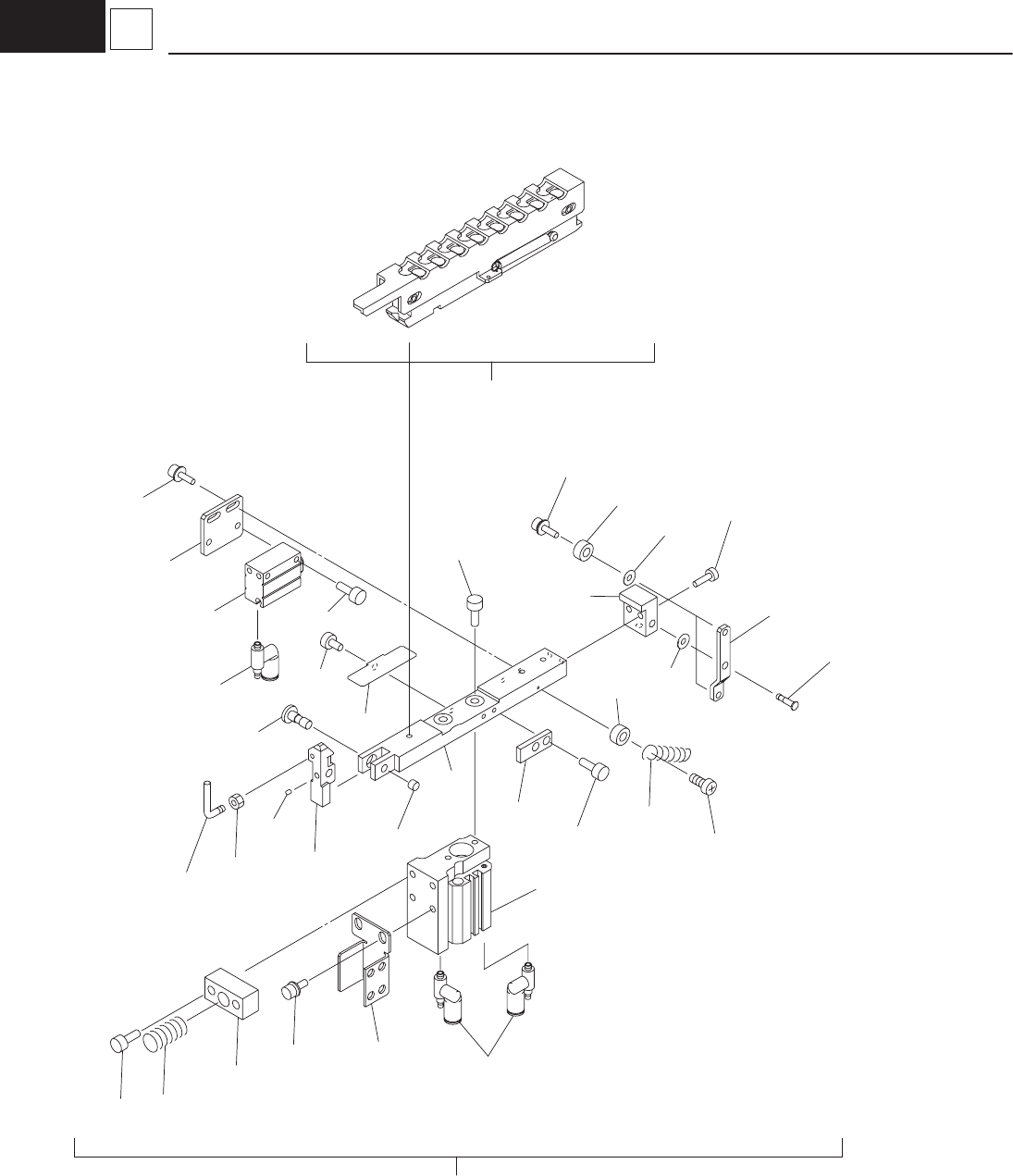

2 Nozzle Stocker Driving Section
1509-002
118
115
117
119
120
105
107
111
106
112
136
139
140
127
125
133
132
131
108
135
130
134
136
127
128
137
138
129
103
121
116
113
109
126
132
110
101
104
100
150
114
