Instrucciones de servicio SIPLACE S-27 HM 4 Instalación de la m áquina automática Versión de software SR.503.xx Edición 07/2003 ES 4.1 Dimensiones de transporte 105 4 Inst alación de la máquina automática 4.1 Dimension e…
3 Datos técnicos Instrucciones de servicio SIPLACE S-27 HM
3.10 Transporte de tarjetas de circuitos impresos Versión de software SR.503.xxEdición 07/2003 ES
104
3.10.3.2 Datos técnicos - Transporte doble
3
Borde fijo de transporte A la derecha (estándar), a la izquierda (opción)
Altura máxima del componente
6 mm para el cabezal Collect&Place de 12 segmentos
8,5 mm para el cabezal Collect&Place de 6 segmentos
Formato de las tarjetas de circuitos impresos 50 mm x 50 mm hasta 508 mm x 216 mm
2" x 2" hasta 20" x 8,5"
Sobrelongitud de TCI hasta 610 mm (24"), (opción)
Espesor de las tarjetas de circuitos impresos 0,5 mm hasta 4,5 mm
Abombado máximo de la tarjeta de circuitos
impresos
Hacia arriba: 4,5 mm - espesor de TCI
Hacia abajo: 0,3 mm + espesor de TCI
Espacio libre sobre la cara inferior de TCI Estándar: 25 mm
Opción: máx. 40 mm
Altura del transporte de TCI 830 mm ± 15 mm (estándar)
900 mm ± 15 mm (opción)
930 mm ± 15 mm (opción)
950 mm ± 15 mm (opción SMEMA)
Tipo de interfaz SIEMENS (estándar), (opción SMEMA)
Borde guía exento de componentes 3 mm
Tiempo de intercambio de TCI 2,5 s
Tipo de transporte Sincrónico o asincrónico
Contenido de colocación por transporte Sincrónico: diferente, asincrónico: igual
Ancho de TCI por transporte Igual
Reconocimiento de marcas incorrectas Sincrónico: no es posible, asincrónico: posible
Ajuste automático de anchura Sincrónico: no es posible, asincrónico: posible
Instrucciones de servicio SIPLACE S-27 HM 4 Instalación de la máquina automática
Versión de software SR.503.xx Edición 07/2003 ES 4.1 Dimensiones de transporte
105
4 Instalación de la máquina automática
4.1 Dimensiones de transporte
4

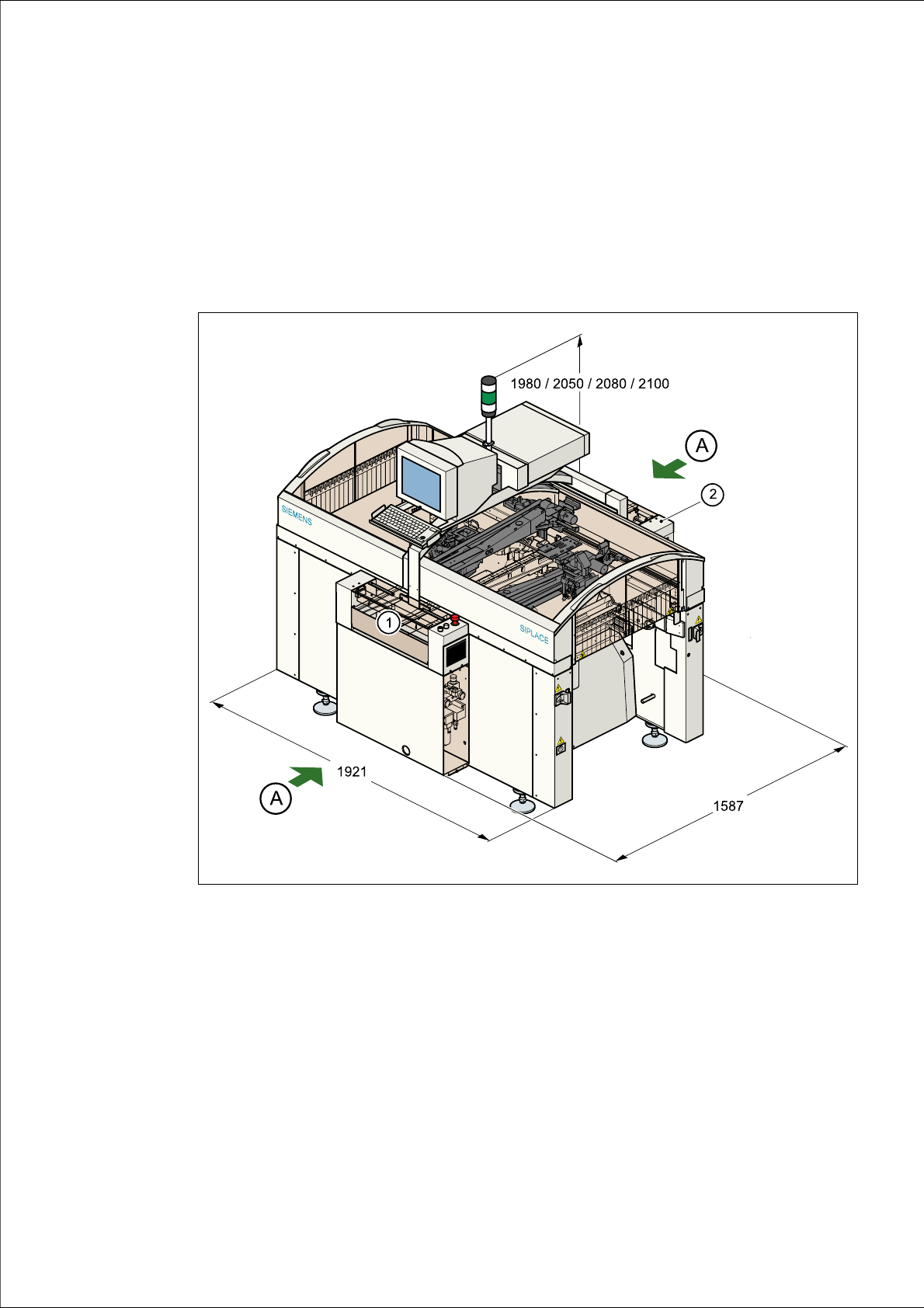

Fig. 4.1 - 1 Dimensiones de instalación y transporte de la estación de colocación
A Puntos para colocar el carro elevador (longitud de horquilla 1.600 mm)
(1) Transporte de entrada
(2) Transporte de salida
4
La altura estándar de transporte de tarjetas de circuitos impresos tiene un valor de 830 mm ± 15
mm. La altura total estándar de la estación de colocación tiene un valor de 1980 mm. Para una
altura de transporte de tarjetas de circuitos impresos de 950 mm (opción SMEMA) resulta una
altura total de 2100 mm.
4 Instalación de la máquina automática Instrucciones de servicio SIPLACE S-27 HM
4.1 Dimensiones de transporte Versión de software SR.503.xxEdición 07/2003 ES
106
4.1.1 Configuración de transporte y transporte
Los siguientes componentes no están instalados cuando se suministra de fábrica la estación de
colocación:
– Teclados
– Monitores
– Lámpara indicadora de fallos y
– Carro de componentes
Æ Para la puesta en servicio instale los componentes desmontados.
Æ Para el transporte de la estación de colocación utilice un carro elevador con horquilla de lon-
gitud mínima 1.600 mm.
Æ Coloque el carro elevador solamente en los puntos indicados.
4.1.2 Estructura del suelo
Æ Observe
– Instalar la estación de colocación sobre suelo firme exento de vibraciones.
– La capacidad de carga superficial del suelo debe ser mayor que 1.000 kg/m².
4.1.3 Alimentación de aire comprimido
– La presión de alimentación de aire comprimido debe tener un valor de 0,55 MPa (5,5 bares).
Conducto de alimentación neumática 0,8 MPa (8 bares)
– El aire comprimido debe cumplir la especificación exigida (ver apartado3.4
, página 80).
Esto lo obtiene con
– compresores exentos de aceite, por ejemplo Atlas, Copco Tipo ZR4
– secador de aire comprimido
– filtro fino, serie X, por ejemplo marca Zander
4.1.4 Alimentación de la red
– La conexión de la red debe estar protegida. Los fusibles deben tener un valor de
3 x 16 A para 3 x 400 V CA / 3 x 208 V CA / 3 x 200 V CA 4
