Instrucciones de servicio SIPLACE S-27 HM 4 Instalación de la m áquina automática Versión de software SR.503.xx Edición 07/2003 ES 4.2 Forma de instalar la máquina automática 107 4.2 Forma de inst alar la máquina automát…
4 Instalación de la máquina automática Instrucciones de servicio SIPLACE S-27 HM
4.1 Dimensiones de transporte Versión de software SR.503.xxEdición 07/2003 ES
106
4.1.1 Configuración de transporte y transporte
Los siguientes componentes no están instalados cuando se suministra de fábrica la estación de
colocación:
– Teclados
– Monitores
– Lámpara indicadora de fallos y
– Carro de componentes
Æ Para la puesta en servicio instale los componentes desmontados.
Æ Para el transporte de la estación de colocación utilice un carro elevador con horquilla de lon-
gitud mínima 1.600 mm.
Æ Coloque el carro elevador solamente en los puntos indicados.
4.1.2 Estructura del suelo
Æ Observe
– Instalar la estación de colocación sobre suelo firme exento de vibraciones.
– La capacidad de carga superficial del suelo debe ser mayor que 1.000 kg/m².
4.1.3 Alimentación de aire comprimido
– La presión de alimentación de aire comprimido debe tener un valor de 0,55 MPa (5,5 bares).
Conducto de alimentación neumática 0,8 MPa (8 bares)
– El aire comprimido debe cumplir la especificación exigida (ver apartado3.4
, página 80).
Esto lo obtiene con
– compresores exentos de aceite, por ejemplo Atlas, Copco Tipo ZR4
– secador de aire comprimido
– filtro fino, serie X, por ejemplo marca Zander
4.1.4 Alimentación de la red
– La conexión de la red debe estar protegida. Los fusibles deben tener un valor de
3 x 16 A para 3 x 400 V CA / 3 x 208 V CA / 3 x 200 V CA 4
Instrucciones de servicio SIPLACE S-27 HM 4 Instalación de la máquina automática
Versión de software SR.503.xx Edición 07/2003 ES 4.2 Forma de instalar la máquina automática
107
4.2 Forma de instalar la máquina automática
Æ Eleve la estación de colocación con el carro elevador y ajuste las patas de la máquina de
forma que la distancia del borde superior del transporte de tarjetas de circuitos impresos hasta
el borde inferior de las patas de la máquina tenga un valor de 830 mm.
Æ Observe que la distancia entre los sistemas de transporte TCI de las estaciones de colocación
tenga un valor de 1 a 3 mm.
Æ Oriente en línea recta todas las estaciones de colocación una respecto a otra. Esto se obtiene
tensando una cuerda.
Æ Ajuste cada estación de colocación con ayuda de un nivel de burbuja con una precisión de
0,02 mm/m.
Æ Fije por contratuerca las patas de la máquina.
Æ Controle una vez más el ajuste de la estación de colocación con el nivel de burbuja y corrija
cuando sea necesario.
CUIDADO
¡Retire todos los seguros de transporte de la máquina automática! 4
Æ Monte los componentes desmontados para el suministro.
Æ Establezca las conexiones eléctricas y neumáticas.
PELIGRO DE MUERTE
Solamente personal instruido y certificado puede establecer las conexiones eléctricas. 4
4 Instalación de la máquina automática Instrucciones de servicio SIPLACE S-27 HM
4.3 Reajustar el carro de componentes a otra altura del transporte de TCI Versión de software SR.503.xxEdición 07/2003 ES
108
4.3 Reajustar el carro de componentes a otra altura del
transporte de TCI
4.3.1 Herramientas
Llave de espigón hexagonal, juego hasta 8 mm
4.3.2 Indicaciones de seguridad
ADVERTENCIA - PELIGRO DE CONTUSIONES
Antes de modificar la altura de la mesa el carro de componentes retire todos los alimentadores
de la placa de la mesa. Al reajustar tenga precaución ya que la placa de la mesa es bastante
pesada. 4
4

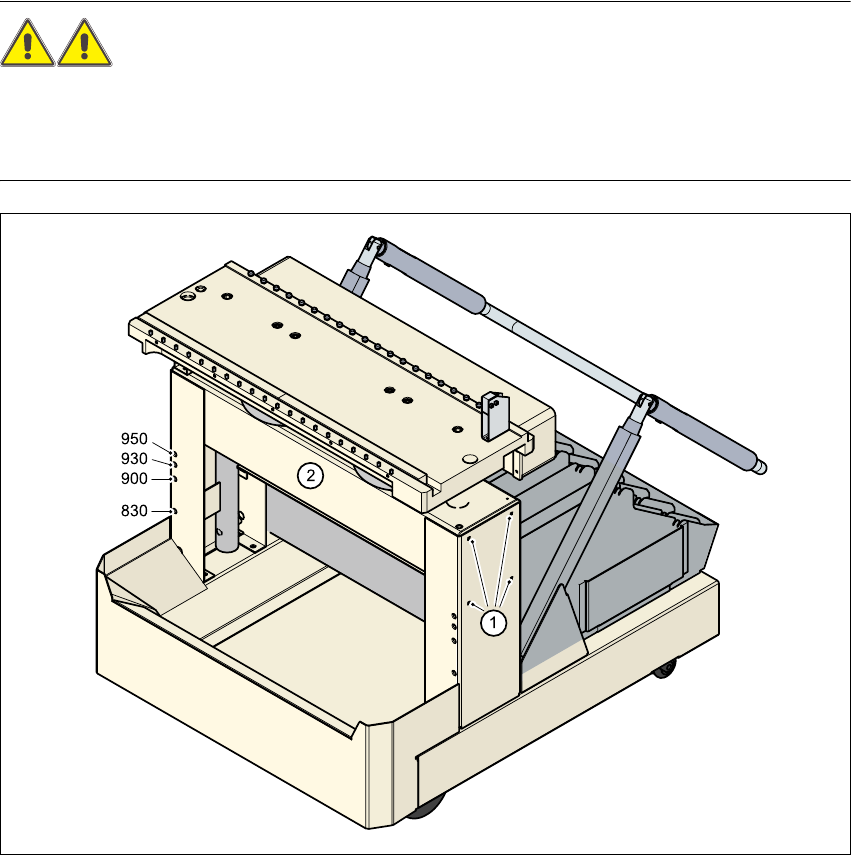

Fig. 4.3 - 1 Reajustar el carro de componentes a otra altura del transporte de TCI
(1) Tornillos de apriete, 4 unidades a cada lado
(2) Agujeros en el travesaño para adaptar la altura de la mesa a una altura de 830, 900, 930 y
950 mm
