Instrucciones de servicio SIPLACE S-27 HM 6 Manipulación de componentes
Versión de software SR.503.xx Edición 07/2003 ES 6.1 Generalidades
131
6 Manipulación de componentes
6.1 Generalidades
6.1.1 Alimentadores
Para la puesta a disposición de los diferentes tipos de componentes la máquina automática dis-
pone actualmente de los siguientes alimentadores
:
Alimentadores de cinta 6
– Alimentador 8 mm SII
– Alimentador 3 x 8 mm S, alimentador 3 x 8 mm S para 0201/0402-componentes
– Alimentador 12 mm S para condensadores en base de polvo de metal, forma
constructiva C/D
– Alimentador 12 mm S para condensadores en base de polvo de metal, forma constructiva E
– Alimentador S para 12/16 mm, 24/32 mm y 44 mm
Otros alimentadores 6
– Alimentador lineal vibratorio, tipo 3
– Alimentador Bulkcase
– Alimentador surftape para 8 mm, 12 mm y 16 mm
Con estos alimentadores pueden manipularse todos los componentes de las formas de embalaje
comunes, como p.ej. a granel, cargador de barras y componentes en cinta.
Una característica sobresaliente del sistema modular de puesta a disposición de componentes
es su alta flexibilidad, como por ejemplo el ajuste del paso de transporte en el alimentador. Con
los alimentadores puede manipularse cinta de papel o cinta-Blister. Una pequeña gama de los
tipos de alimentador es suficiente para poder dotar un amplio espectro de tipos de componentes.
Con la ayuda de reconocimiento de posición de los alimentadores se puede determinar de forma
exacta la posición de recogida de los componentes. El reconocimiento de posición se ejecuta de
forma automática en cada cambio de alimentador o del carro de componentes.
El cambio o reemplazo de los alimentadores puede realizarlo de forma fácil incluso personal sin
experiencia.
INDICACION 6
Informaciones detalladas referentes a los alimentadores las encuentra en las instrucciones de
servicio de los mismos. 6
6 Manipulación de componentes Instrucciones de servicio SIPLACE S-27 HM
6.1 Generalidades Versión de software SR.503.xxEdición 07/2003 ES
132
6.1.2 Indicaciones de seguridad para la manipulación de condensadores
en base de polvo
La manipulación de condensadores en base de polvo de metal (p.ej. tantalio) implica riesgos. El
riesgo consiste en que
– en caso de destrucción de estos componente tiene lugar de forma brusca una reacción exo-
térmica, es decir generación de calor. Esta generación de calor puede causar daños depen-
diendo de los valores de capacidad y bajo condiciones ambientales desfavorables.
– Este efecto se puede presentar en principio al cortar tales componentes.
Para aclarar en que medida esto concierne a los componentes manipulados por usted, diríjase a
sus suministradores.
El riesgo mencionado puede presentarse en casos muy raros en el dispositivo de corte de las
máquinas SIPLACE, y en caso extremo puede causar un incendio sin llama en los desechos de
cinta.
Condiciones desfavorables son entre otras:
(1) Permanencia de componentes en la cinta durante el control del avance ajustado (en este
control el operador puede avanzar el transportador sin retirar los componentes)
(2) Permanencia de componentes en la cinta, por ejemplo en el caso de rotura de la película de
cubierta
(3) Permanencia de componentes en la cinta cuando los componentes o las cintas no corres-
ponden a las especificaciones y debido a ello causan una elevada frecuencia de errores de
recogida.
Por favor, observe las siguientes indicaciones para minimizar el riesgo en la colocación de con-
densadores en base de polvo de metal.
(1) El operador debe retirar de la cinta los componentes que permanecen en la bolsa durante el
avance manual.
(2) El operador debe retirar los componentes que permanecen en la cinta en caso de rotura de
la película de cubierta.
(3) Vaciar regularmente el depósito de desechos de cinta (recomendación: cada hora)
6
ADVERTENCIA
Para evitar el riesgo es indispensable en la colocación de
tales componentes utilizar los alimentadores autorizados.
Estos son:
para la forma constructiva C/D N° de art.: 001411187-01
para la forma constructiva E N° de art.: 00141117-016
6
Los alimentadores están identifi-
cados con el siguiente adhesivo:
6
Approved for
capacitors based on
metal-powder
Autorizado para
condensadores en
base de polvo de meta
Instrucciones de servicio SIPLACE S-27 HM 6 Manipulación de componentes
Versión de software SR.503.xx Edición 07/2003 ES 6.2 Datos técnicos de los alimentadores
133
6.2 Datos técnicos de los alimentadores
Las siguientes páginas contienen las figuras de todos los alimentadores, los datos técnicos y
sus posibles posiciones en las máquinas automáticas.
6.2.1 Alimentador 8 mm S II

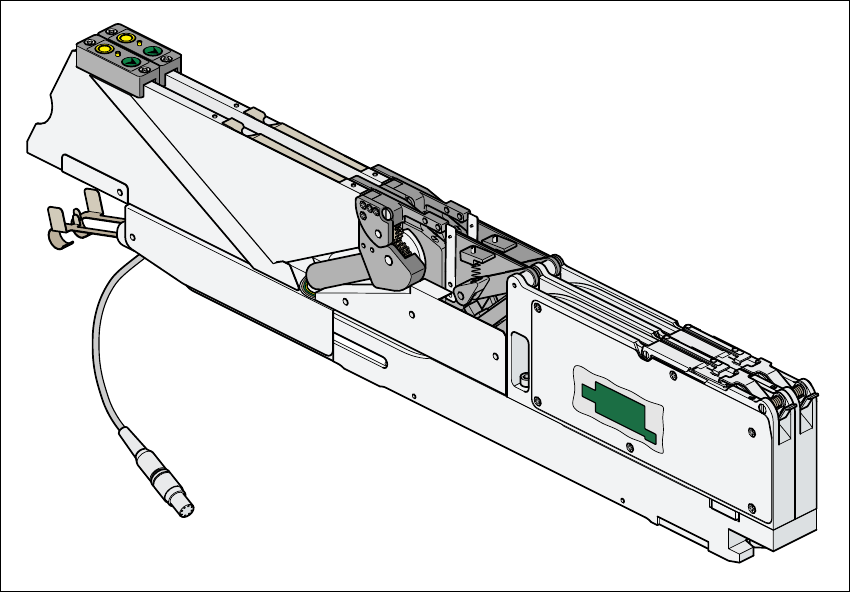

Fig. 6.2 - 1 Alimentador 8 mm S II
N° de artículo 00141096-xx
Ancho 30,6 mm
Pistas por alimentador 2
Posiciones ocupadas 1
Número máximo de alimentadores 2 x 20
Reserva de componentes para carretes 7" Aprox. 10.000 unid.
Carrera de transporte (ajustable) 2 mm / 4 mm
