6 Manipulación de componentes Instrucciones de servicio SIPLACE S-27 HM
6.3 Equipar los alimentadores Versión de software SR.503.xxEdición 07/2003 ES
144
Fig. 6.3 - 1 Colocar en la mesa de componentes alimentadores con un ancho de 30 ó 45 mm
(1) Alimentador, ancho 30 mm
(2) Alimentador, ancho 45 mm
(3) Alimentador, ancho 30 mm
(4) Centrado esférico
(5) Mesa de componentes
Instrucciones de servicio SIPLACE S-27 HM 6 Manipulación de componentes
Versión de software SR.503.xx Edición 07/2003 ES 6.4 Carro de componentes
145
6.4 Carro de componentes
6.4.1 Estructura
El carro de componentes consta esencialmente del bastidor, la mesa para la recepción del ali-
mentador, la unidad de comunicación, el contenedor de cinta y el recipiente de desechos.

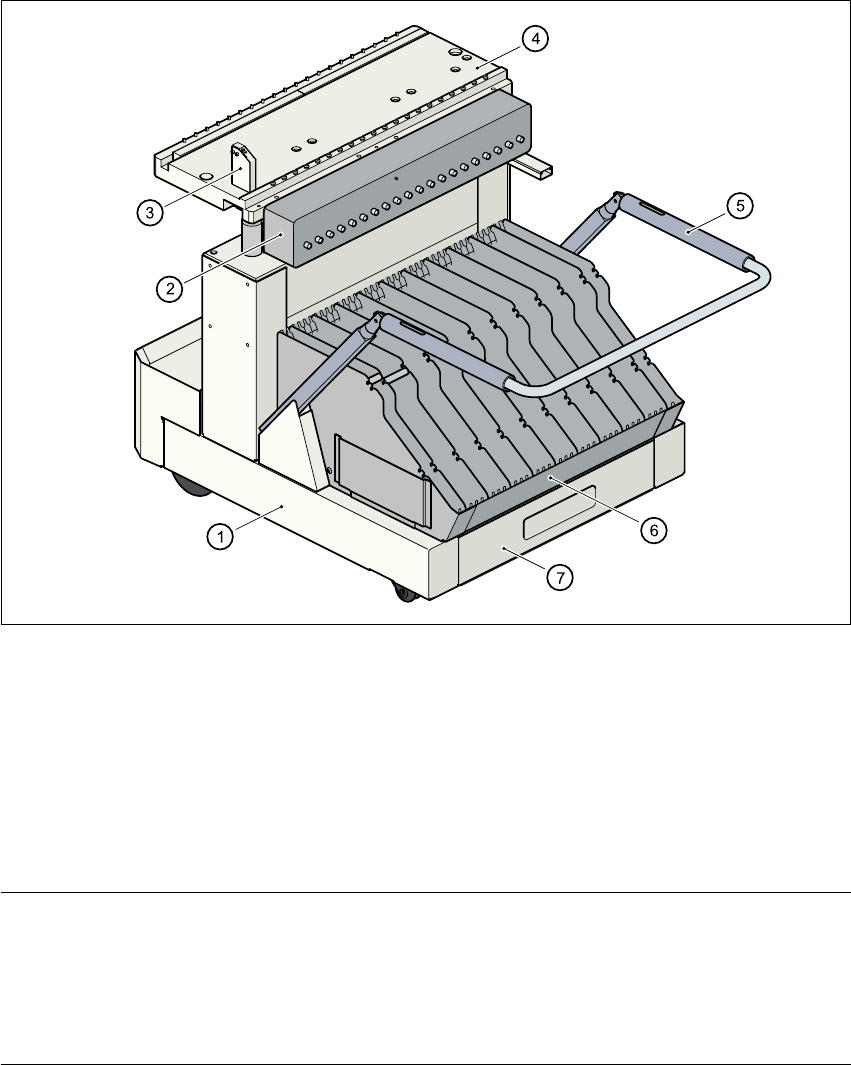

Fig. 6.4 - 1 Carro de componentes
(1) Carro de componentes
(2) Unidad de comunicación
(3) Pulsador para elevar la mesa de componentes
(4) Mesa de componentes
(5) Estribo para inmovilizar y bajar la mesa de componentes
(6) Contenedor de cinta
(7) Recipiente de desechos de cinta
INDICACION REFERENTE A LA SEGURIDAD DE SERVICIO
Para el servicio de la máquina automática deben estar acoplados todos los carros de compo-
nentes o los cambiadores matriciales de cargadores. De lo contrario la máquina automática per-
manece en estado de PARADA DE EMERGENCIA. Se ha interrumpido el proceso de
colocación.
6 Manipulación de componentes Instrucciones de servicio SIPLACE S-27 HM
6.4 Carro de componentes Versión de software SR.503.xxEdición 07/2003 ES
146
El acople y desacople del carro de componentes se describe en el apartado 5.9, de la página
124
6.4.2 Contenedor de cinta
Se pueden utilizar carretes con un diámetro de hasta 19". Colóquelos en las chapas divisoras
como se representa en la Fig. 6.4 - 2
.
INDICACION 6
Nosotros aconsejamos utilizar semiejes para carretes de cinta con un diámetro > 7", para garan-
tizar la seguridad de servicio de los alimentadores. 6

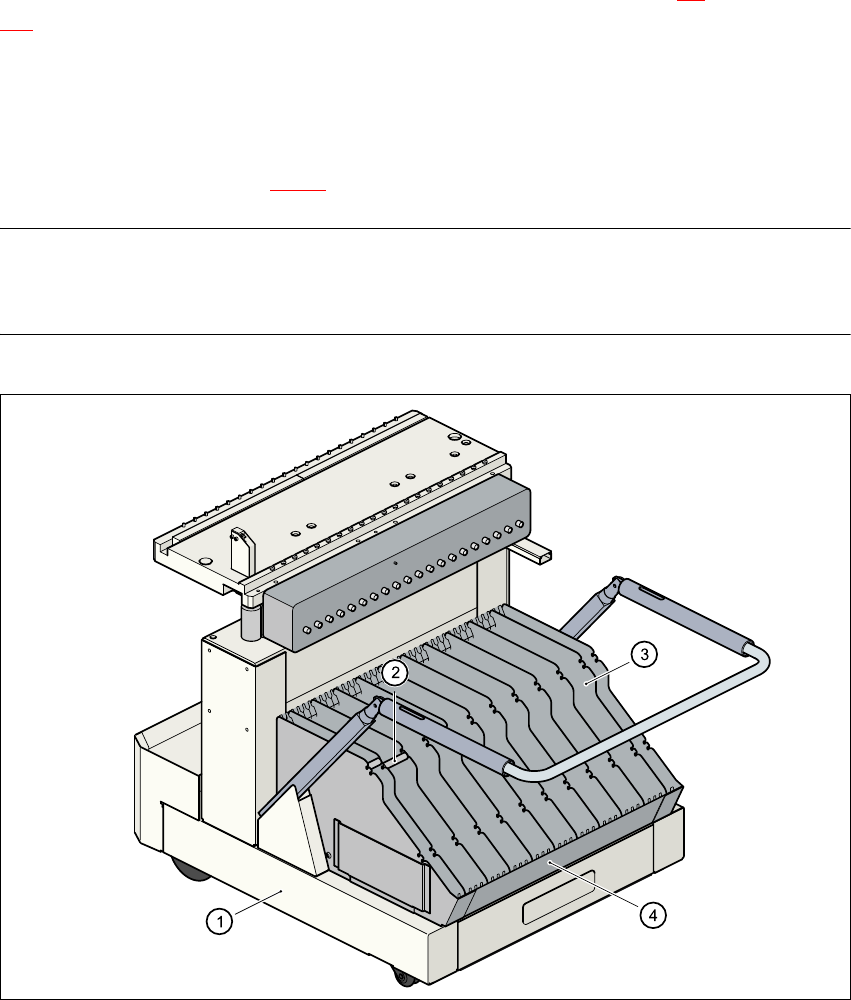

Fig. 6.4 - 2 Carro de componentes con contenedor de cinta
(1) Carro de componentes
(2) Semieje
(3) Chapa divisora
(4) Contenedor de cinta
