Instrucciones de servicio SIPLACE S-27 HM 6 Manipulación de component es Versión de software SR.503.xx Edición 07/2003 ES 6.4 Carro de componentes 149 6.4.4 Sujeción del rollo de cint a central p ara aliment adores 3 x 8…
6 Manipulación de componentes Instrucciones de servicio SIPLACE S-27 HM
6.4 Carro de componentes Versión de software SR.503.xxEdición 07/2003 ES
148
6

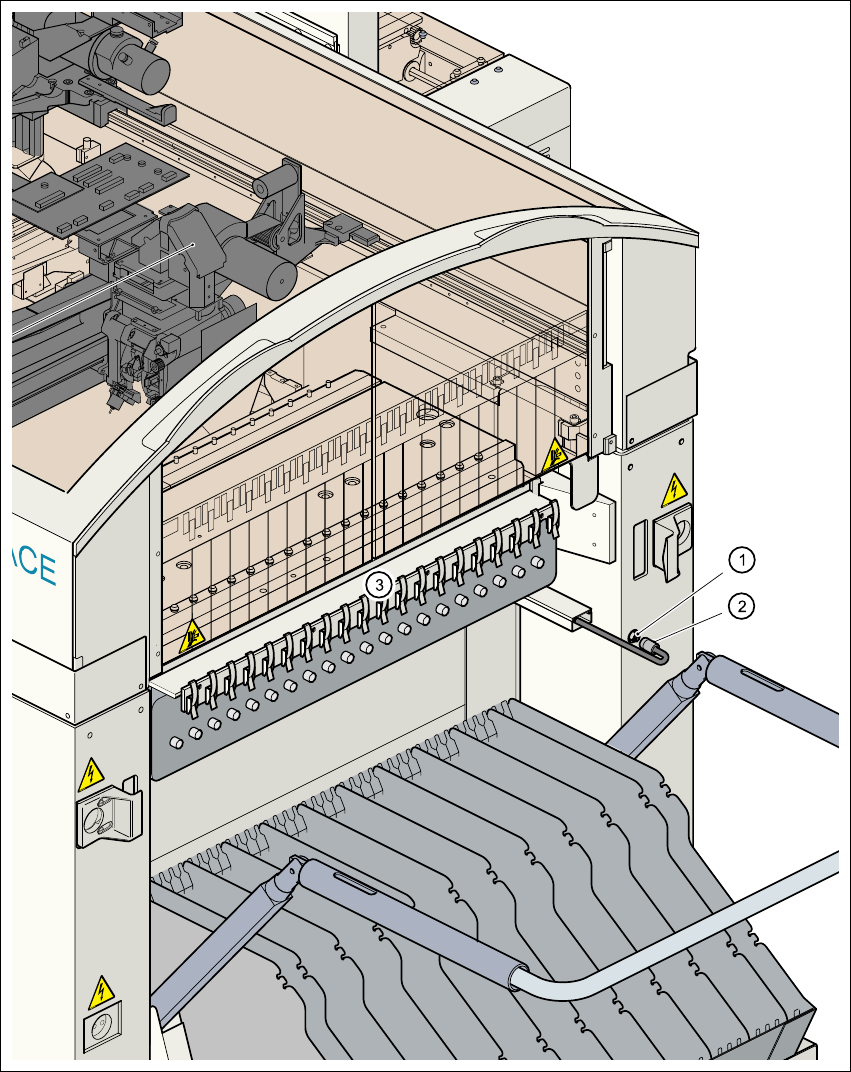

Fig. 6.4 - 4 Conectar la alimentación de aire comprimido para el alimentador Bulkcase
6
(1) Conector de acoplamiento para aire comprimido
(2) Caja de acoplamiento con tubo flexible de alimentación
(3) Distribuidor de aire comprimido para el alimentador Bulkcase
Instrucciones de servicio SIPLACE S-27 HM 6 Manipulación de componentes
Versión de software SR.503.xx Edición 07/2003 ES 6.4 Carro de componentes
149
6.4.4 Sujeción del rollo de cinta central para alimentadores 3 x 8 mm
Los alimentadores del tipo 3 x 8 mm S transportan componentes en tres pistas a la posición de
recogida. Los rollos de cinta de las dos pistas exteriores se encuentran entre las chapas diviso-
ras en el contenedor de cinta. El rollo de cinta central está dispuesto sobre los dos rollos para las
pistas exteriores.
Por ello para los rollos de cinta centrales necesita adicionalmente:
– 1 placa adaptadora para el alojamiento del soporte de rollos de cinta (pos. 1) y
– para cada dos alimentadores 1 soporte de rollos de cinta (pos. 2)
La placa adaptadora está fija con cuatro tornillos cilíndricos en el carro de componentes. Los
soportes de rollos de cinta se insertan en los agujeros cuadrados de la placa adaptadora.

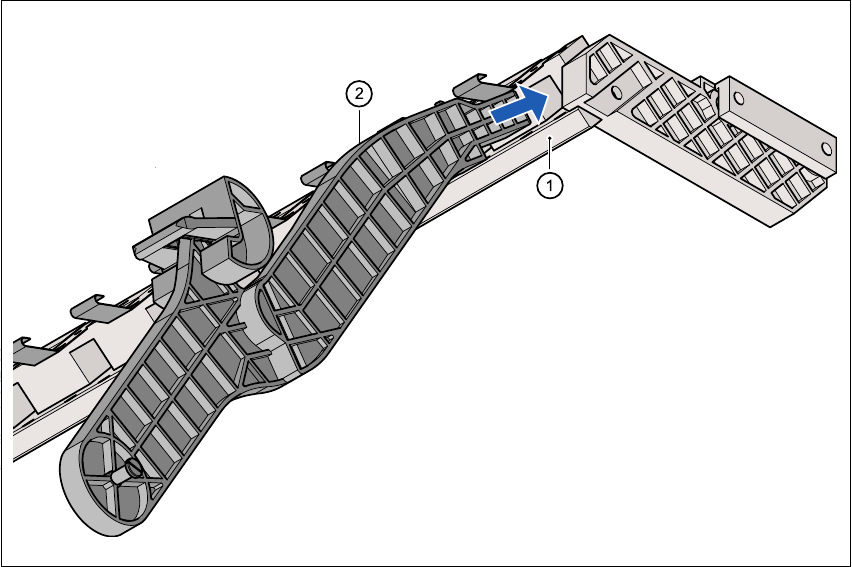

Fig. 6.4 - 5 Sujeción del rollo de cinta central para alimentadores 3 x 8 mm
(1) Placa adaptadora
(2) Soporte de rollos de cinta
6 Manipulación de componentes Instrucciones de servicio SIPLACE S-27 HM
6.5 Dispositivo de corte de cinta vacía Versión de software SR.503.xxEdición 07/2003 ES
150
6.5 Dispositivo de corte de cinta vacía
6.5.1 Generalidades
La máquina automática está equipada en los lugares de montaje de los dos carros de compo-
nentes cada uno con un dispositivo de corte de cinta vacía. Estos sirven para el corte de los
desechos de cinta. Los trozos de cinta caen al recipiente de desechos en el carro de componen-
tes.
Æ Vaciar a diario este recipiente de desechos.
Fig. 6.5 - 1 Dispositivo de corte de cinta vacía
(1) Cuchilla fija
(2) Sujetador
(3) Cuchilla móvil
(4) Sistema electrónico de control
(5) Cilindro de carrera corta
