Instrucciones de servicio SIPLACE S-27 HM 6 Manipulación de component es Versión de software SR.503.xx Edición 07/2003 ES 6.5 Dispositivo de corte de cinta vacía 151 6.5.2 Colocación de la cinta en el dispositivo de cort…
6 Manipulación de componentes Instrucciones de servicio SIPLACE S-27 HM
6.5 Dispositivo de corte de cinta vacía Versión de software SR.503.xxEdición 07/2003 ES
150
6.5 Dispositivo de corte de cinta vacía
6.5.1 Generalidades
La máquina automática está equipada en los lugares de montaje de los dos carros de compo-
nentes cada uno con un dispositivo de corte de cinta vacía. Estos sirven para el corte de los
desechos de cinta. Los trozos de cinta caen al recipiente de desechos en el carro de componen-
tes.
Æ Vaciar a diario este recipiente de desechos.
Fig. 6.5 - 1 Dispositivo de corte de cinta vacía
(1) Cuchilla fija
(2) Sujetador
(3) Cuchilla móvil
(4) Sistema electrónico de control
(5) Cilindro de carrera corta
Instrucciones de servicio SIPLACE S-27 HM 6 Manipulación de componentes
Versión de software SR.503.xx Edición 07/2003 ES 6.5 Dispositivo de corte de cinta vacía
151
6.5.2 Colocación de la cinta en el dispositivo de corte

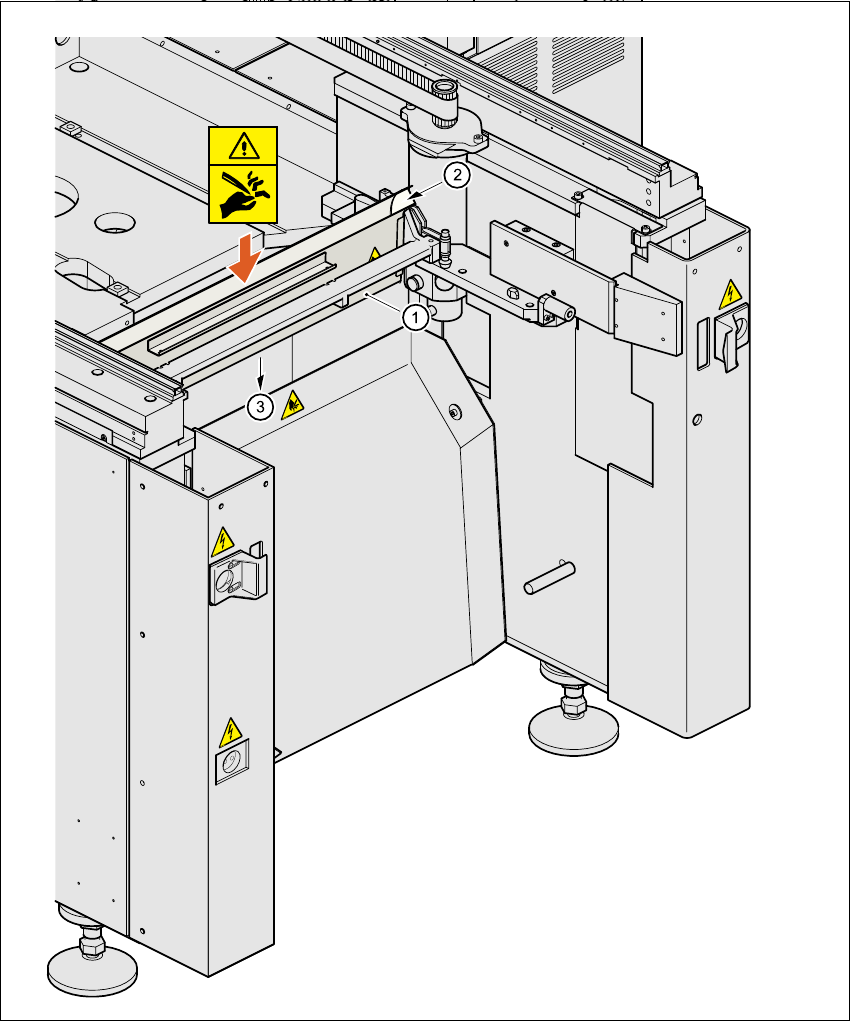

Fig. 6.5 - 2 Colocación de la cinta en el dispositivo de corte
(1) Canal guía de la cinta vacía
(2) Cinta vacía
(3) Hacia el dispositivo de corte de cinta vacía
6 Manipulación de componentes Instrucciones de servicio SIPLACE S-27 HM
6.5 Dispositivo de corte de cinta vacía Versión de software SR.503.xxEdición 07/2003 ES
152
INDICACION
En la máquina automática para dotar componentes SIPLACE utilice solamente los alimentadores
de cinta previstos. Antes de los alimentadores se encuentra el canal guía de cinta vacía. 6
Æ Coloque la cinta en el alimentador.
Æ Conduzca la cinta vacía en el canal guía del dispositivo de corte, como se representa en la
Fig. 6.5 - 2
.
Antes de los alimentadores se encuentran los canales guía de cinta vacía. Estos se encuentran
directamente sobre los dispositivos de corte de cinta vacía.
Sobre el canal guía de cinta vacía se conduce la cinta de forma automática al dispositivo de
corte situado debajo. Allí, la cuchilla accionada neumáticamente corta la cinta. Los desechos de
cinta caen al recipiente colector del carro de componentes a través de un vertedor inclinado.
Fig. 6.5 - 3 Recipiente de desechos de cinta en el carro de componentes, de extraer
(1) Carro de componentes
(2) Recipiente de desechos de cinta,
extraible
