INDICACION
En la máquina automática para dotar componentes SIPLACE utilice solamente los alimentadores
de cinta previstos. Antes de los alimentadores se encuentra el canal guía de cinta vacía. 6
Æ Coloque la cinta en el alimentador.
Æ Conduzca la cinta vacía en el canal guía del dispositivo de corte, como se representa en la
Fig. 6.5 - 2
.
Antes de los alimentadores se encuentran los canales guía de cinta vacía. Estos se encuentran
directamente sobre los dispositivos de corte de cinta vacía.
Sobre el canal guía de cinta vacía se conduce la cinta de forma automática al dispositivo de
corte situado debajo. Allí, la cuchilla accionada neumáticamente corta la cinta. Los desechos de
cinta caen al recipiente colector del carro de componentes a través de un vertedor inclinado.

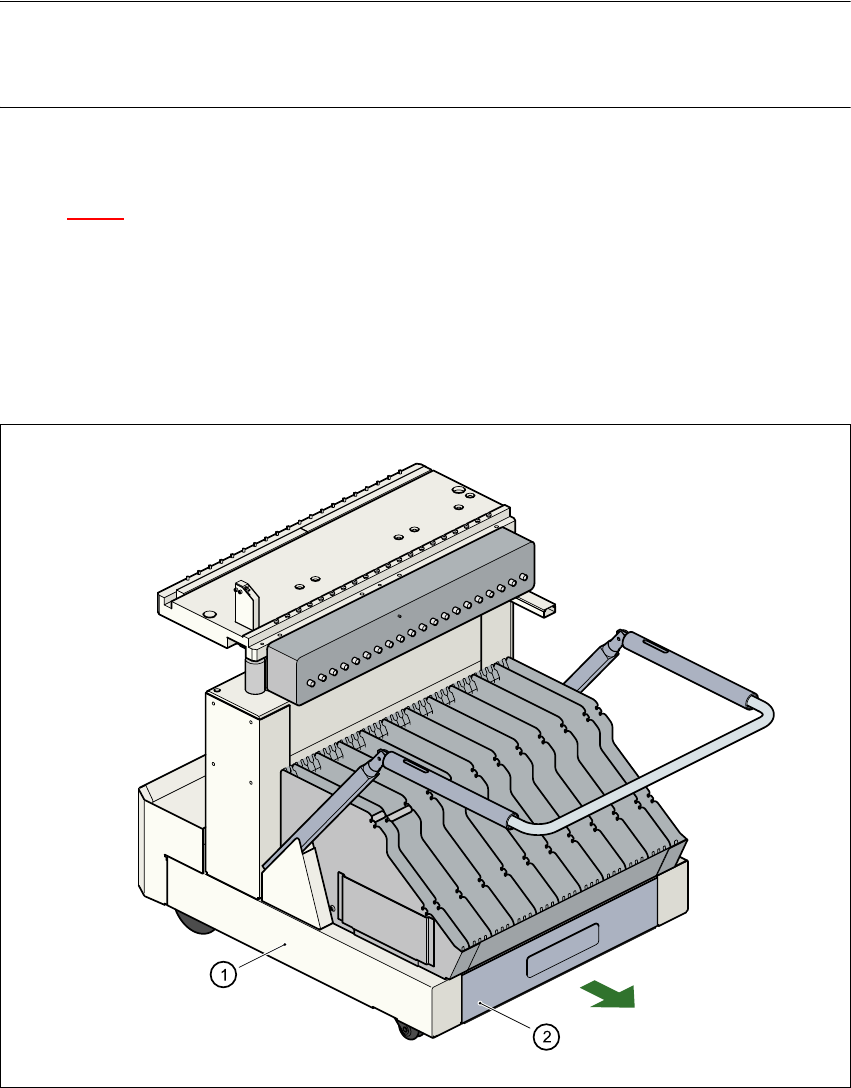

Fig. 6.5 - 3 Recipiente de desechos de cinta en el carro de componentes, de extraer
(1) Carro de componentes
(2) Recipiente de desechos de cinta,
extraible
Instrucciones de servicio SIPLACE S-27 HM 6 Manipulación de componentes
Versión de software SR.503.xx Edición 07/2003 ES 6.6 Cambiador matricial de cargadores
153
6.6 Cambiador matricial de cargadores
6.6.1 Vista general

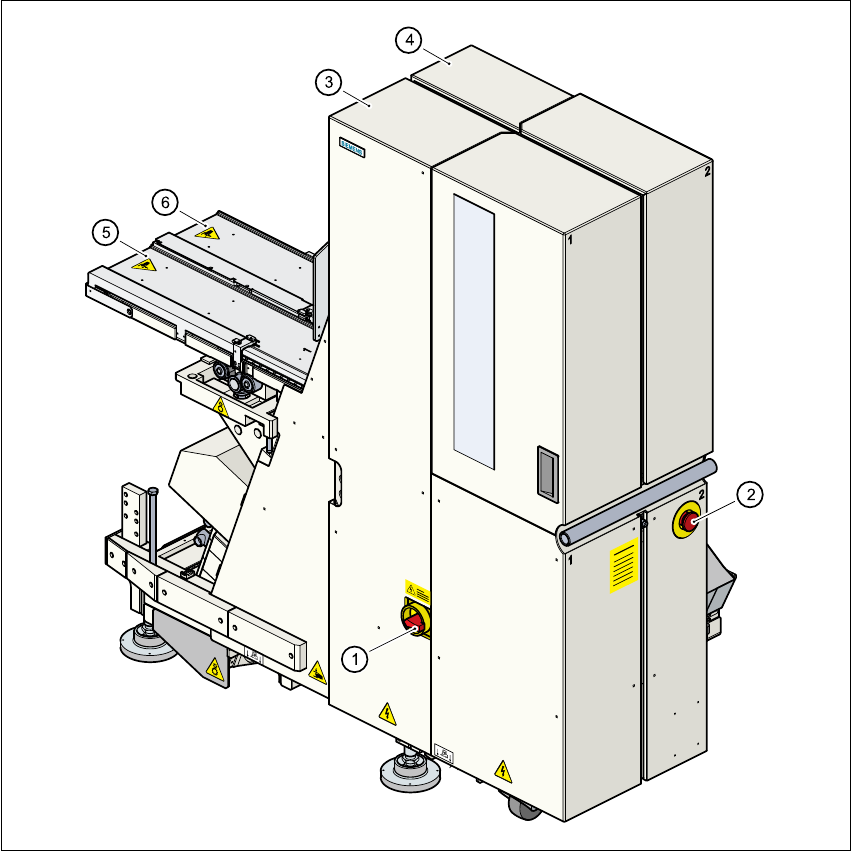

Fig. 6.6 - 1 Cambiador matricial de cargadores, vista posterior
(1) Interruptor principal
(2) Pulsador de PARADA DE EMERGENCIA
(3) Torre 1 para el alojamiento de máximo 40 cargadores superficiales
(4) Torre 2 para el alojamiento de máximo 40 cargadores superficiales
(5) Eje de alimentación 1
(6) Eje de alimentación 2
6 Manipulación de componentes Instrucciones de servicio SIPLACE S-27 HM
6.6 Cambiador matricial de cargadores Versión de software SR.503.xxEdición 07/2003 ES
154
6.6.2 Generalidades
La utilización de Flatpack-IC gana cada vez más importancia en la fabricación de grupos cons-
tructivos planos. Entretanto, estos componentes se colocan a disposición de forma casi exclu-
siva en cargadores superficiales.
La necesidad de espacio de los cargadores superficiales es sin duda alta en relación a la densi-
dad de componentes.
Además, los cargadores superficiales se deben cambiar frecuentemente debido a la baja capa-
cidad de componentes, y por esta razón durante el cambio manual se debe interrumpir el pro-
ceso de colocación.
Por medio de la utilización de un cambiador matricial de cargadores (CMC) no tiene lugar una
pérdida innecesaria de tiempo durante el almacenamiento y el cambio automático de los carga-
dores superficiales. Por medio de un acceso programable de libre selección de hasta 2 x 40 car-
gadores superficiales aumenta la oferta de componentes a disposición.
INDICACION: 6
El CMC se puede acoplar al lado derecho de la estación de colocación en la posición 1 y/o al lado
izquierdo de la estación de colocación en la posición 3. Este no requiere el ancho total de una
posición. La mesa de componentes integrada en el cambiador matricial de cargadores (ver pos. 2
en la Fig. 6.6 - 2) tiene una capacidad de 9 posiciones alimentador. 6
