Instrucciones de servicio SIPLACE S-27 HM 6 Manipulación de component es Versión de software SR.503.xx Edición 07/2003 ES 6.6 Cambiador matricial de cargadores 155 Fig. 6.6 - 2 Cambiador matricial de cargador es, vista f…
6 Manipulación de componentes Instrucciones de servicio SIPLACE S-27 HM
6.6 Cambiador matricial de cargadores Versión de software SR.503.xxEdición 07/2003 ES
154
6.6.2 Generalidades
La utilización de Flatpack-IC gana cada vez más importancia en la fabricación de grupos cons-
tructivos planos. Entretanto, estos componentes se colocan a disposición de forma casi exclu-
siva en cargadores superficiales.
La necesidad de espacio de los cargadores superficiales es sin duda alta en relación a la densi-
dad de componentes.
Además, los cargadores superficiales se deben cambiar frecuentemente debido a la baja capa-
cidad de componentes, y por esta razón durante el cambio manual se debe interrumpir el pro-
ceso de colocación.
Por medio de la utilización de un cambiador matricial de cargadores (CMC) no tiene lugar una
pérdida innecesaria de tiempo durante el almacenamiento y el cambio automático de los carga-
dores superficiales. Por medio de un acceso programable de libre selección de hasta 2 x 40 car-
gadores superficiales aumenta la oferta de componentes a disposición.
INDICACION: 6
El CMC se puede acoplar al lado derecho de la estación de colocación en la posición 1 y/o al lado
izquierdo de la estación de colocación en la posición 3. Este no requiere el ancho total de una
posición. La mesa de componentes integrada en el cambiador matricial de cargadores (ver pos. 2
en la Fig. 6.6 - 2) tiene una capacidad de 9 posiciones alimentador. 6
Instrucciones de servicio SIPLACE S-27 HM 6 Manipulación de componentes
Versión de software SR.503.xx Edición 07/2003 ES 6.6 Cambiador matricial de cargadores
155

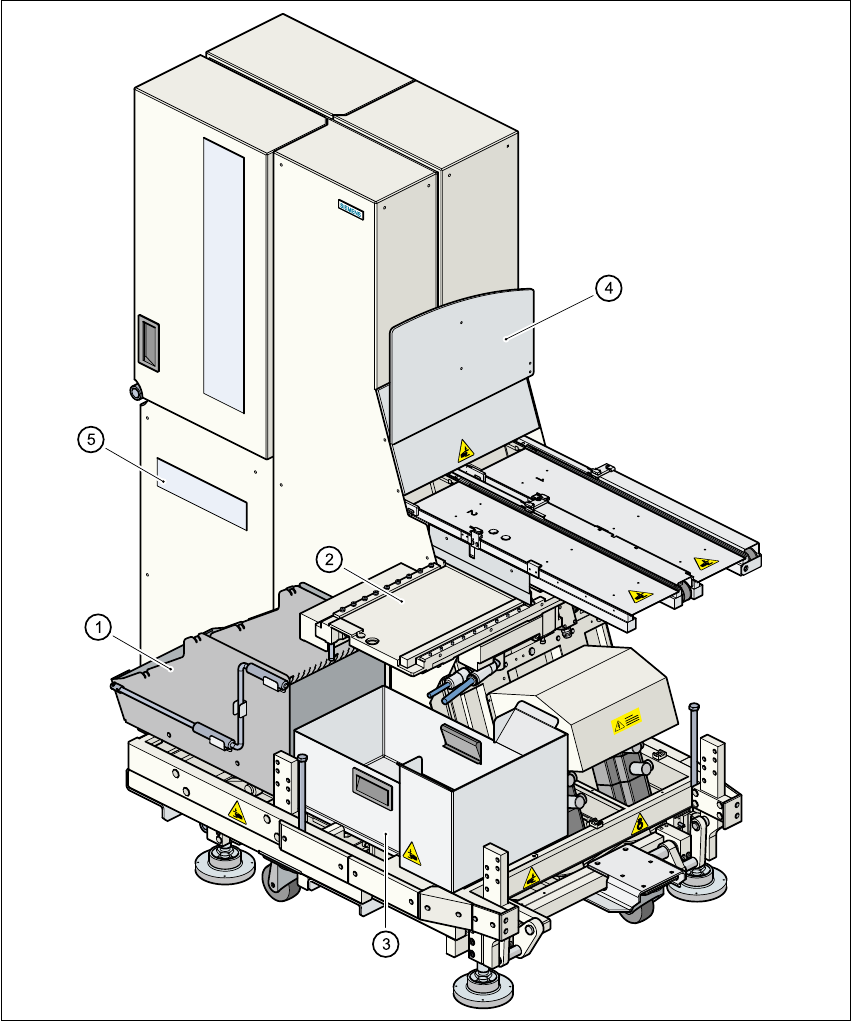

Fig. 6.6 - 2 Cambiador matricial de cargadores, vista frontal
(1) Contenedor de cinta
(2) Mesa de componentes integrada con 9 posiciones
(3) Recipiente de desechos de cinta
(4) Protección de acceso al espacio interior de la máquina automática SIPLACE
(5) Campo de visualización de estado, advertencias y fallos
6 Manipulación de componentes Instrucciones de servicio SIPLACE S-27 HM
6.6 Cambiador matricial de cargadores Versión de software SR.503.xxEdición 07/2003 ES
156
6.6.3 Principio del cambiador matricial de cargadores
Con el cambiador matricial de cargadores es posible almacenar y cambiar automáticamente
hasta 80 cargadores superficiales. Los niveles (posiciones de almacenamiento en las torres)
para los cargadores superficiales están numerados de forma ascendente de abajo hacia arriba.
Las torres se desplazan de forma independiente una de otra en dirección vertical, hasta que el
cargador seleccionado se encuentre en el intervalo de acceso del eje de alimentación. El eje de
alimentación transporta el cargador superficial de la torre al intervalo de acceso del cabezal de
colocación.
6.6.4 Datos técnicos
6.6.4.1 Dimensiones, peso, datos especiales
6
Dimensiones (l x a x a) 1.350 mm x 775 mm x 1.499 mm
Peso (equipamiento básico) Aprox. 500 kg (con cassettes y soportes de cargador)
Peso (equipamiento parcial) Aprox. 532 kg (con componentes)
Peso (equipamiento completo) Aprox. 600 kg (con rollos de cinta y alimentadores)
Peso (masa en movimiento) Aprox. 43,5 kg por torre
Dimensiones de cassette (l x a x a) 354,1 mm x 154,8 mm x 131 mm
Peso del cassette Aprox. 7,5 kg
Carrera vertical 502,5 mm
(1. hasta 40. soporte de cargadores superficiales)
Carrera vertical Aprox. 640 mm
(entre la posición de referencia y la posición del
componente)
División de nivel a nivel 11 mm
División de cassette a cassette 134,5 mm
Contenido de almacén 80 soportes de cargador para el alojamiento de car-
gadores superficiales
Soporte de cargadores superficiales
Dimensiones (l x a x a)
Tiempo de cambio (en 5 niveles)
371 mm x 146 mm x 10,1 mm
2 s
Carga superficial máxima por pata de
montaje / rodillo
2,78 kg/cm²
ó 4,01 kg/cm² (equipamiento completo)
Tamaño mínimo de componente (l x a) 5 mm x 5 mm
Altura máxima del componente 15,5 mm (para la utilización de componentes
> 7,62 mm se debe retirar cada segundo soporte de
cargadores superficiales).
