7.1.4 Indicaciones para el manejo
Æ Si llena un cargador por primera vez con un determinado tipo de pipetas, márquelo con una
etiqueta adhesiva.
INDICACION 7
¡Por cargador solamente es admisible un tipo de pipeta!
Llene los cargadores fuera de la máquina y cambie solamente cargadores completos. 7
Æ Abra la placa de retención e inserte pipetas en las posiciones respectivas.
Æ Cierre la placa de retención para que las pipetas no puedan caer de los cargadores.
CUIDADO 7
Los cargadores solamente se pueden llenar cuando todas las pipetas que se encuentran
en el cabezal Collect&Place se vuelven a colocar en sus cargadores. 7
Æ La programación del cambiador de pipetas se describe en las instrucciones de servicio de la
computadora de línea UNIX ó SIPLACE Pro.
INDICACION 7
Æ Evite que componentes caigan a los cargadores. Esto puede ocasionar el bloqueo de la
placa de retención.
Æ Evite igualmente que caigan componentes a posiciones libres de los alimentadores. Los
componentes se adhieren a la regleta magnética. A causa de alimentadores no colocados de
forma correcta en la mesa de componentes pueden presentarse interrupciones de servicio.
Por esta razón limpie con regularidad los cargadores y las posiciones libres.
7 Ampliaciones de la estación Instrucciones de servicio SIPLACE S-27 HM
7.1 Cambiador de pipetas para el cabezal Collect&Place de 12 segmentos Versión de software SR.503.xxEdición 07/2003 ES
166
7.1.5 Vaciar el recipiente de rechazo
La capacidad del recipiente de rechazo es de aprox. 50 pipetas de la serie 9xx. Para evitar fallos
en el ciclo de colocación los recipientes de rechazo deben vaciarse regularmente.

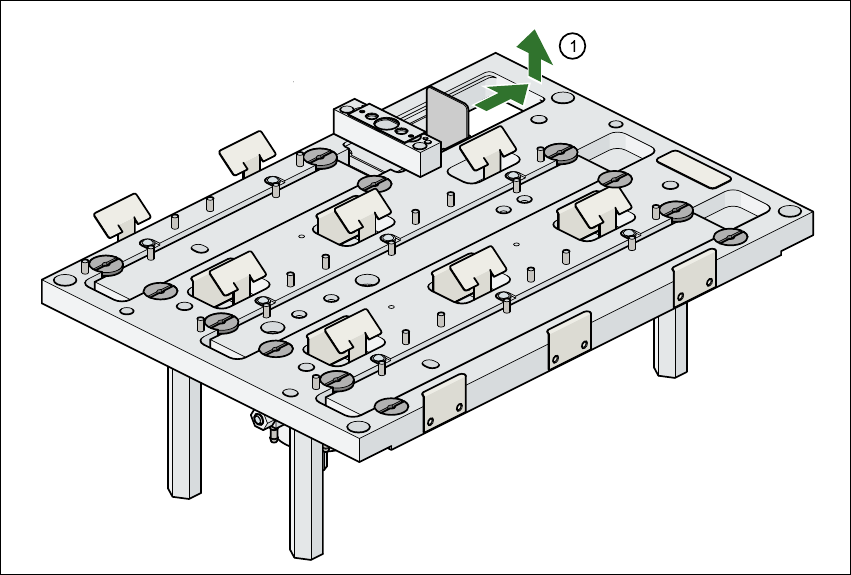

Fig. 7.1 - 3 Vaciar el recipiente de rechazo
(1) Retirar el recipiente de rechazo
Æ Extraiga el recipiente de rechazo en dirección de la flecha y tómelo del soporte.
Æ Para volver a colocar el recipiente de rechazo empújelo de nuevo en el soporte.
Instrucciones de servicio SIPLACE S-27 HM 7 Ampliaciones de la estación
Versión de software SR.503.xx Edición 07/2003 ES 7.1 Cambiador de pipetas para el cabezal Collect&Place de 12 segmentos
167
7.1.6 Cambiar el cargador, cabezal Collect&Place de 12 segmentos
Æ Para retirar el cargador, presione el gancho elástico (pos. 1 en la Fig. 7.1 - 4) alejándolo del
cargador. Eleve el cargador del soporte.
7
Fig. 7.1 - 4 Cambiar el cargador, cabezal Collect&Place de 12 segmentos
(1) Gancho elástico
(2) Retén
(3) Agujero de centrado
(4) Agujero oblongo
(A) Presionar el gancho elástico alejándolo del cargador
INDICACION
El cargador se debe colocar de forma que los pernos de centrado se deslicen en el agujero de
centrado (pos. 3) y en el agujero oblongo (pos. 4). 7
Æ Primero coloque el cargador con el lado de numeración de pipetas 1, 2, 3 y 4 sobre el
soporte. El retén (pos. 2) debe deslizarse en la ranura del cargador.
Æ Presione el gancho elástico alejándolo del cargador.
Æ Presione el cargador sobre el soporte hasta que se encuentre al mismo nivel y libere los gan-
chos elásticos. Los ganchos elásticos deben encajar.
