7 Ampliaciones de la estación Instrucciones de servicio SIPLACE S-27 HM
7.5 Centrado de substrato de cerámica Versión de software SR.503.xxEdición 07/2003 ES
182
7.5.4 Recomendación de la forma de marcas para substratos de cerámica
En substratos de cerámica el contraste entre el material de base y la capa de circuitos impresos
es en general muy bajo. Por ello para la selección de las marcas de centrado deben observarse
determinados criterios en relación a la forma y estructura de la marca. A continuación le ofrece-
mos recomendaciones para la forma y estructura de marcas.
7.5.4.1 Forma de la marca
Se propone un rectángulo o un cuadrado con una arista de una longitud de > 1 mm, con un
espacio libre de > 0,5 mm
7

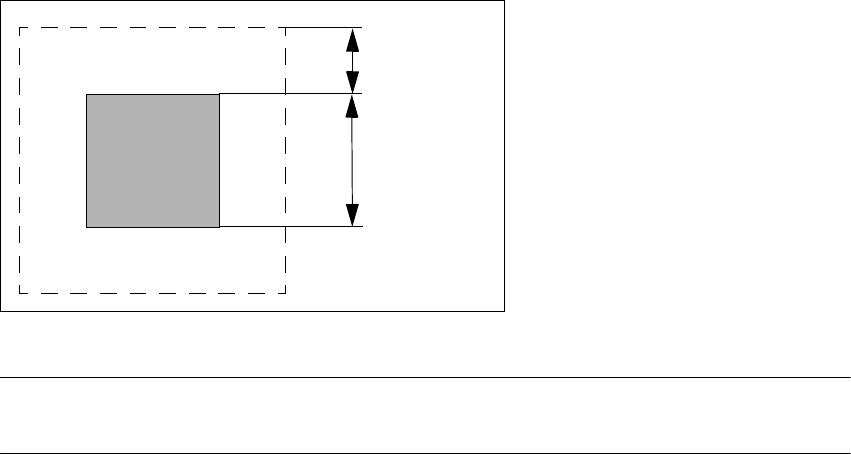

Fig. 7.5 - 2 Forma de marca recomendada
INDICACION
Cruces simples también son adecuadas pero necesitan más espacio. 7
0,5 mm
1,0 mm
Instrucciones de servicio SIPLACE S-27 HM 7 Ampliaciones de la estación
Versión de software SR.503.xx Edición 07/2003 ES 7.5 Centrado de substrato de cerámica
183
7.5.4.2 Estructura de la marca
7
7
7
Propuesta 1
Estructura de la
marca
Pasta de resistencia negra como fondo. Por encima pasta conductora como
marca.
Recomendación Fondo a todos los lados 0,75 mm mayor que la marca.
Tipo de iluminación Luz normal
Ventaja Buen contraste, buena nitidez;
Referencia Capa de circuitos impresos
Evaluación Esta combinación genera los mejores resultados. Bastante recomendable.
Propuesta 2
Estructura de la
marca
Marca de material de circuitos impresos; p.ej. 6119 y sobreimpreso con
vidrio pasivador 4330.
Tipo de iluminación Luz oblicua
Ventaja Ninguna operación de trabajo adicional
Referencia Capa de circuitos impresos
Evaluación Las marcas no son menos nítidas que en la propuesta 1. Recomendable
Propuesta 3
Estructura de la
marca
Marcas de capa de circuitos impresos con cerámica libre como fondo
Tipo de iluminación Luz oblicua o normal (según la pasta)
Ventaja Ninguna operación de trabajo adicional
Referencia Capa de circuitos impresos
Anotación Las marcas no son menos nítidas que en la propuesta 2
La imagen de marca depende de la superficie libre de entorno. Eventual-
mente para cada circuito deben determinarse los parámetros.
Evaluación Poco recomendable.
7 Ampliaciones de la estación Instrucciones de servicio SIPLACE S-27 HM
7.5 Centrado de substrato de cerámica Versión de software SR.503.xxEdición 07/2003 ES
184
7.5.5 Centrado óptico con la cámara multicolor-TCI
7.5.5.1 Generalidades
En el lugar de la cámara subportal - TCI se puede instalar de forma opcional una cámara multi-
color - TCI. Con la cámara multicolor - TCI se dispone de cuatro tipos de iluminación. Con ello
puede elevarse considerablemente el reconocimiento de marca y por consiguiente la precisión
de centrado.
7

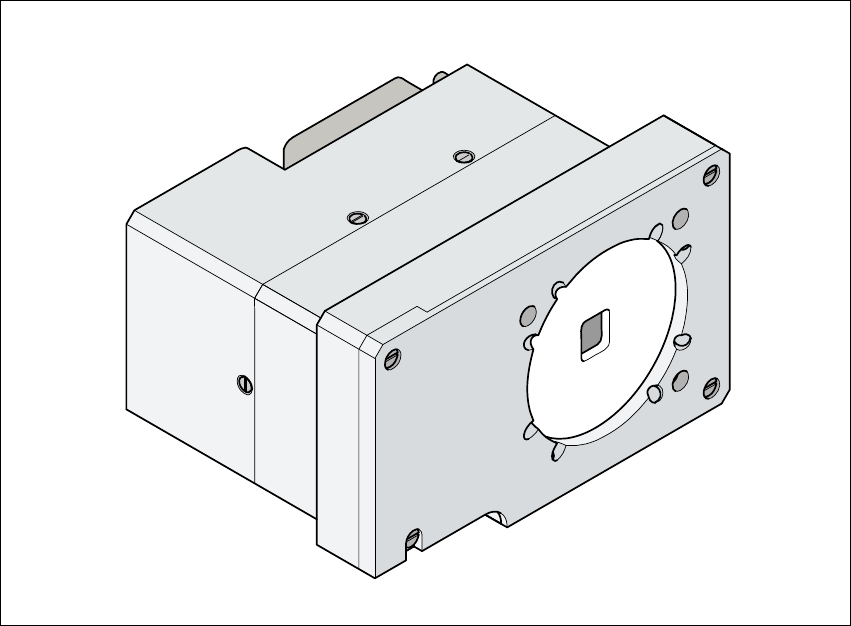

Fig. 7.5 - 3 Cámara multicolor - TCI
7.5.5.2 Tipos de iluminación de la cámara multicolor -TCI
En la cámara multicolor -TCI pueden seleccionarse los siguientes tipos de iluminación:
– Iluminación estándar
Con esta mezcla de iluminación blanca e infrarroja puede reconocerse una amplia gama de
marcas. Por medio de la variación de la iluminación puede mejorarse el contraste de la imagen
y con ello optimizarse el centrado de marcas diferentes.
– Iluminación blanca
Este tipo de iluminación se utiliza para tarjetas de circuitos impresos estándar con marcas es-
tañadas.
