Instrucciones de servicio SIPLACE S-27 HM 7 Ampliaciones de la est ación Versión de software SR.503.xx Edición 07/2003 ES 7. 7 Cambiador de pipetas para el cabezal Collect&Place de 6 segmentos 193 7.7.4 I ndicaciones…
7 Ampliaciones de la estación Instrucciones de servicio SIPLACE S-27 HM
7.7 Cambiador de pipetas para el cabezal Collect&Place de 6 segmentos Versión de software SR.503.xxEdición 07/2003 ES
192
Fig. 7.7 - 2 Cargador y posiciones de pipetas - Cabezal Collect&Place de 6 segmentos
(1) Marca de posición
(2) Placa de retención
(3) Posición de pipeta (9xx/8xx)
(4) Agujero para pasador cilíndrico para centrar los cargadores
(5) Agujero para pasador cilíndrico del mecanismo de empuje
(6) Agujero oblongo para pasador cilíndrico para centrar los cargadores
Instrucciones de servicio SIPLACE S-27 HM 7 Ampliaciones de la estación
Versión de software SR.503.xx Edición 07/2003 ES 7.7 Cambiador de pipetas para el cabezal Collect&Place de 6 segmentos
193
7.7.4 Indicaciones para el manejo
Æ Usted puede llenar el cargador con diferentes tipos de pipetas de una misma familia, p.ej.
cargador 8x con las pipetas tipo 821, 822, 823 etc., cargadores 9x con los tipos 911, 914 etc.
INDICACION 7
Llene los cargadores fuera de la máquina y cambie solamente cargadores completos. 7
Æ Abra la placa de retención e inserte pipetas en las posiciones respectivas.
Æ Cierre la placa de retención para que las pipetas no puedan caer de los cargadores.
CUIDADO 7
Los cargadores solamente se pueden llenar cuando todas las pipetas que se encuentran
en el cabezal Collect&Place se vuelven a colocar en sus cargadores. 7
Æ La programación del cambiador de pipetas se describe en las instrucciones de servicio de la
computadora de línea UNIX ó SIPLACE Pro.
INDICACION 7
Æ Evite que componentes caigan a los cargadores. Esto puede ocasionar el bloqueo de la
placa de retención.
Æ Evite igualmente que caigan componentes a posiciones libres de los alimentadores. Los
componentes se adhieren a la regleta magnética. A causa de alimentadores no colocados de
forma correcta en la mesa de componentes pueden presentarse interrupciones de servicio.
Por esta razón limpie con regularidad los cargadores y las posiciones libres.
7 Ampliaciones de la estación Instrucciones de servicio SIPLACE S-27 HM
7.7 Cambiador de pipetas para el cabezal Collect&Place de 6 segmentos Versión de software SR.503.xxEdición 07/2003 ES
194
7.7.5 Vaciar el recipiente de rechazo
La capacidad del recipiente de rechazo es de aprox. 50 pipetas de la familia 9xx y aprox. 5 pipe-
tas de la familia 8.xx. Para evitar fallos en el ciclo de colocación debe vaciar regularmente el
recipiente de rechazo.

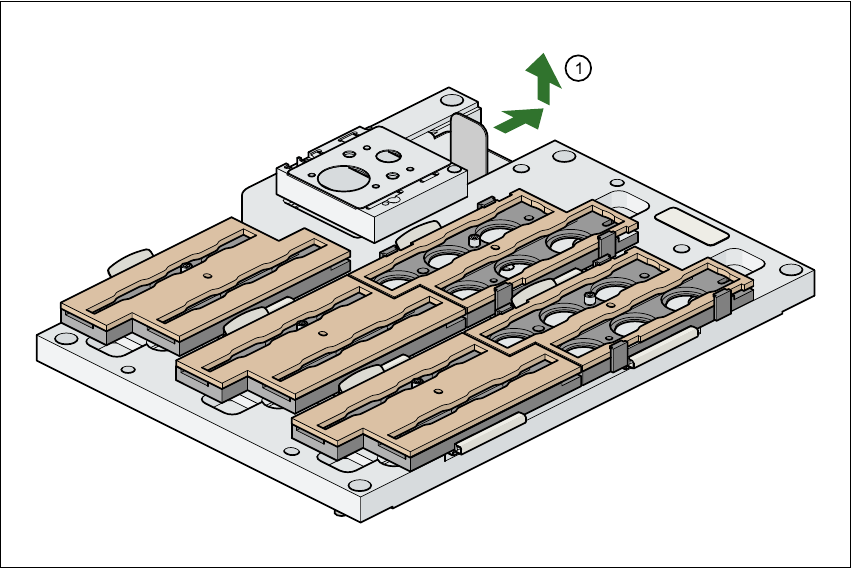

Fig. 7.7 - 3 Vaciar el recipiente de rechazo, cabezal Collect&Place de 6 segmentos
(1) Retirar el recipiente de rechazo
Æ Extraiga el recipiente de rechazo en dirección de la flecha y tómelo del soporte.
Æ Para volver a colocar el recipiente de rechazo empújelo de nuevo en el soporte.
