2.4.8 Indicaciones de seguridad para acoplar y desacoplar el cambiador matricial
de cargadores
2
Fig. 2.4 - 5 Indicaciones de seguridad para acoplar y desacoplar el CMC
(1) Ranura para CMC acoplado
(2) Cable de mando - CMC
(3) Cable de mando de la mesa de componentes
(4) Conexión de alimentación de corriente
Instrucciones de servicio SIPLACE S-27 HM 2 Seguridad de servicio
Versión de software SR.503.xx Edición 07/2003 ES 2.4 Indicaciones de seguridad referentes al servicio de la máquina automática
49
ADVERTENCIA 2
Æ Estando la máquina en funcionamiento nunca entre las manos en la ranura entre el CMC y el
montante de la estación de colocación (pos. 1).
Æ El cable de alimentación del CMC solamente se puede conectar o desconectar a los enchufes
de la estación de colocación (pos. 2) cuando el CMC está acoplado a la misma.
Æ El cable de mando de la mesa de componentes integrada en el CMC solamente se puede co-
nectar o desconectar a los enchufes de la estación de colocación (pos. 3) cuando el CMC está
acoplado a la misma.
Æ El cable de alimentación solamente se puede conectar o desconectar a la alimentación ex-
terna (pos. 4) cuando el CMC está acoplado a la estación de colocación.
Æ Está prohibido el funcionamiento del CMC cuando no está acoplado a la estación de coloca-
ción.
2 Seguridad de servicio Instrucciones de servicio SIPLACE S-27 HM
2.5 Sistemas de seguridad Versión de software SR.503.xxEdición 07/2003 ES
50
2.5 Sistemas de seguridad
2.5.1 Cubiertas de protección

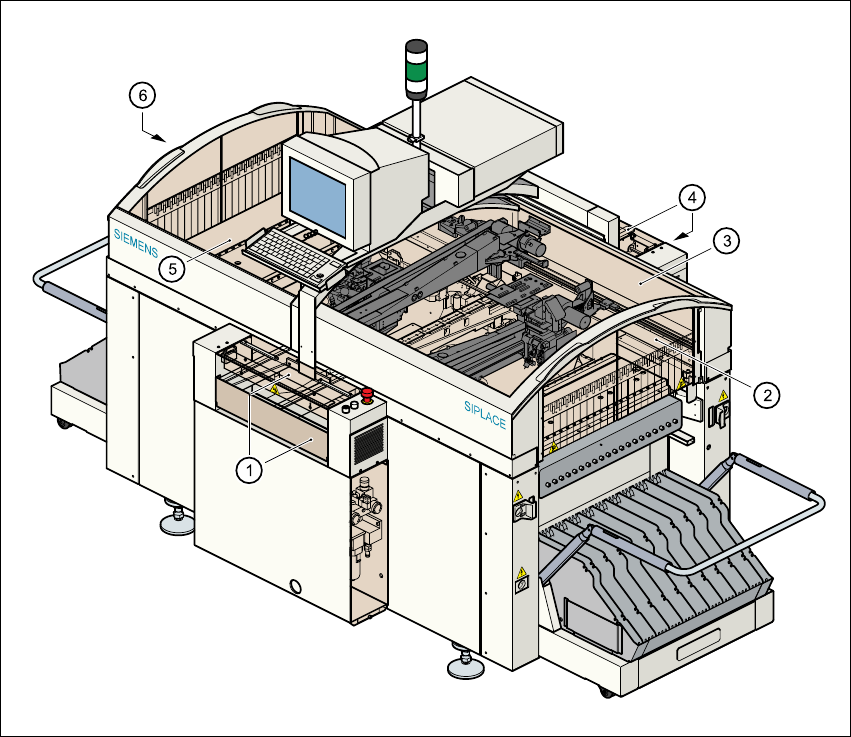

Fig. 2.5 - 1 Sistemas de protección en la máquina automática
(1) Tapa y protección de acceso en la cinta de entrada
(2) Protecciones del lado derecho
(3) Capota de protección
(4) Tapa y protección de acceso en la cinta de salida
(5) Capota de protección
(6) Protecciones del lado izquierdo
