Instrucciones de servicio SIPLACE S-27 HM 2 Seguridad de servicio
Versión de software SR.503.xx Edición 07/2003 ES 2.5 Sistemas de seguridad
51
El área de avance de los portales está cubierta con dos cubiertas de protección. Cuando usted
desea abrir las cubiertas de protección, pulse primero la tecla de parada (pos. 1 en la Fig. 2.5 -
2) ó el pulsador de PARADA DE EMERGENCIA (pos. 2 en la Fig. 2.5 - 2). Los ejes de portal se
desacoplan y paran de inmediato.
Si se abre una de las cubiertas de protección o una de las tapas en el transporte de entrada o de
salida, los ejes de portal se desacoplan y paran de inmediato.
Con el interruptor de llave cerrado (posición I) puede, con las cubiertas de protección abiertas,
seguir la cadencia de la estrella a velocidad reducida.
Accionando el pulsador de PARADA DE EMERGENCIA se detiene la dotación. Luego puede
cancelar o continuar la dotación de la tarjeta de circuitos impresos. Las protecciones laterales
pueden abrirse estando la máquina parada con el objeto de rellenar con componentes.
ADVERTENCIA
¡Solamente personal calificado e instruido puede abrir las cubiertas de protección con el interrup-
tor de llave cerrado (posición I)! 2

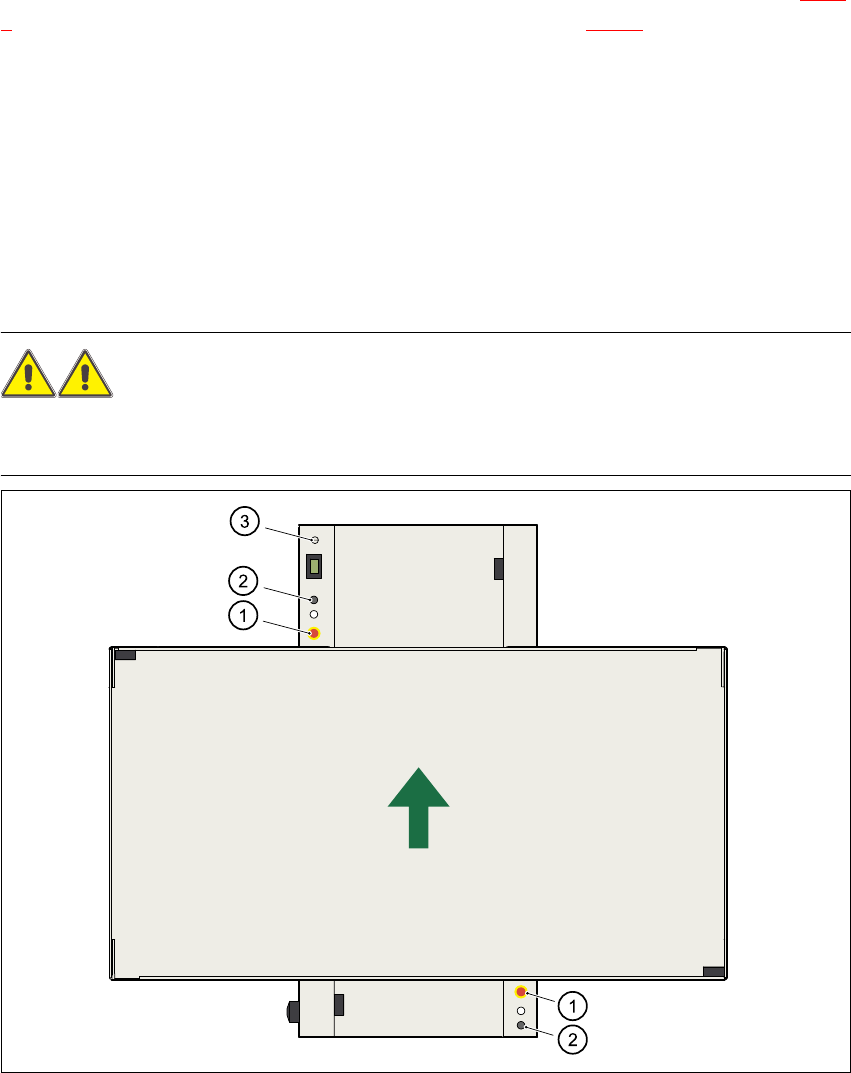

Fig. 2.5 - 2 Pulsador de parada y pulsador de PARADA DE EMERGENCIA, interruptor de llave
(1) Pulsador de PARADA DE EMERGENCIA
(2) Tecla de parada
(3) Interruptor de llave
2 Seguridad de servicio Instrucciones de servicio SIPLACE S-27 HM
2.5 Sistemas de seguridad Versión de software SR.503.xxEdición 07/2003 ES
52
2.5.2 Protección de acceso en la cinta de entrada salida
PELIGRO
La protección de acceso debe siempre ajustarse a la altura de la tarjeta de circuitos impresos en
que se trabaja. Para ello debe existir el espacio mínimo posible entre la protección de acceso y
la regleta de protección. 2
La protección de acceso está montada en la cinta de entrada y salida del transporte de tarjetas
de circuitos impresos.
La altura de la protección de acceso debe ajustarse con ayuda de los agujeros oblongos, de
forma que la tarjeta de circuitos impresos en la que se trabaja pueda ser transportada.

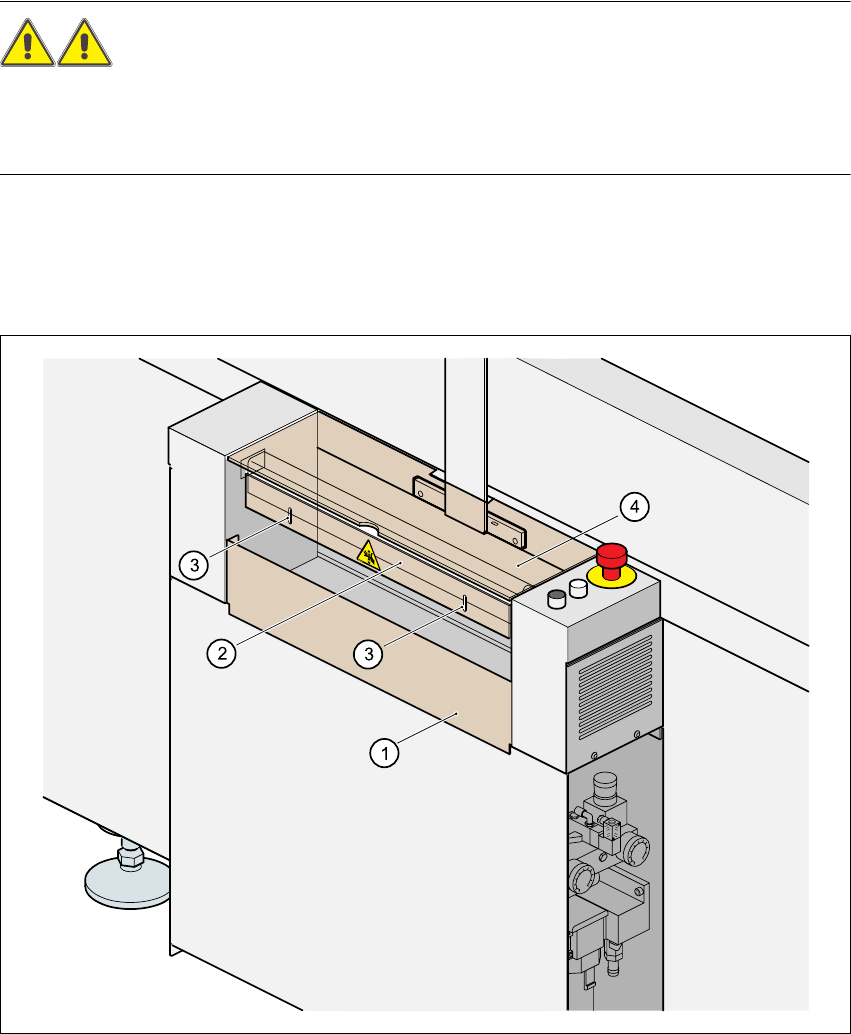

Fig. 2.5 - 3 Protección de acceso en la máquina automática
(1) Regleta de protección (fija)
(2) Protección de acceso (ajustable)
(3) Agujeros oblongos para el ajuste de altura
(4) Tapa
Instrucciones de servicio SIPLACE S-27 HM 2 Seguridad de servicio
Versión de software SR.503.xx Edición 07/2003 ES 2.5 Sistemas de seguridad
53
2.5.3 Pulsador de PARADA DE EMERGENCIA, interruptores de las cubiertas
de protección ...
2

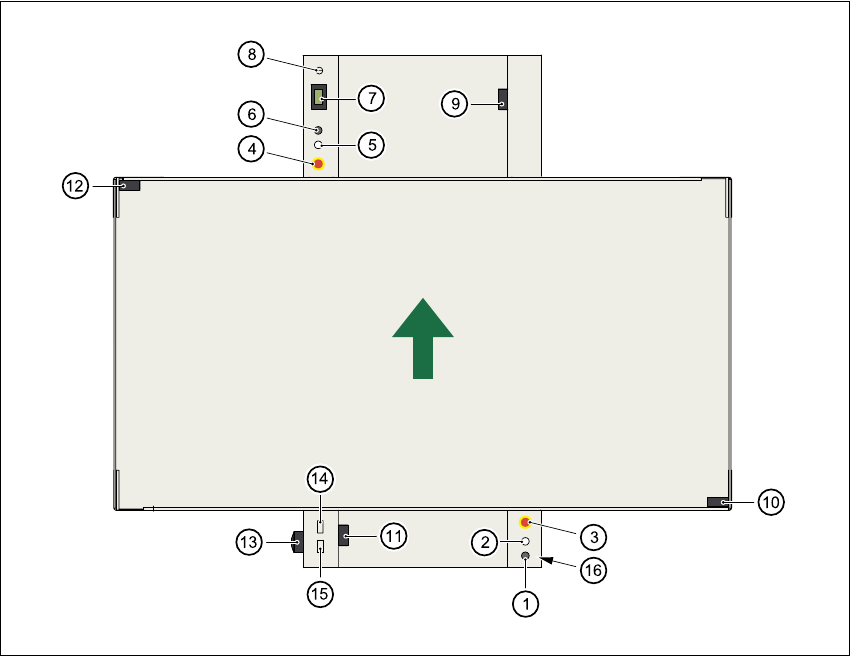

Fig. 2.5 - 4 Lugar de montaje de los pulsadores y interruptores automáticos K1, K2
(1) Tecla de parada
(2) Tecla de arranque
(3) Pulsador de PARADA DE EMERGENCIA
(4) Pulsador de PARADA DE EMERGENCIA
(5) Tecla de arranque
(6) Tecla de parada
(7) Contador de componentes
(8) Interruptor de llave abierto:posición 0 para servicio normal
cerrado:posición I con fines de mantenimiento
(9) Interruptor de las cubiertas de protección (transporte de salida, 00303617-xx)
(10) Interruptor de las cubiertas de protección (derecha, 00321417-xx)
(11) Interruptor de las cubiertas de protección (transporte de entrada, 00303614-xx)
