Instrucciones de servicio SIPLACE S-27 HM 2 Seguridad de servicio
Versión de software SR.503.xx Edición 07/2003 ES 2.6 Tensiones residuales y tiempos de descarga en la máquina automática
59
2.6 Tensiones residuales y tiempos de descarga en la
máquina automática
Si se acciona el pulsador de PARADA DE EMERGENCIA o se desconecta la máquina automá-
tica se descargan rápidamente los condensadores electrolíticos a tensiones residuales no peli-
grosas a través de resistencias conmutables en la tarjeta de descarga (00308443-xx).
Usted puede tomar las tensiones en los Jack de prueba 001 - 009 en la unidad de medición de
tensión del servoinserto.
ADVERTENCIA 2
Las máquinas automáticas de la serie SIPLACE son abastecidas con una tensión de red de
3 x 400 V CA (3 x 208 V CA Versión-USA) ± 5 %, 50/60 Hz. Por esta razón partes de esta insta-
lación conducen peligrosas tensiones - incluso con el interruptor principal desconectado.
Por esta razón un manejo o tratamiento inadecuado de estas máquinas automáticas puede cau-
sar la muerte o graves lesiones, así como considerables pérdidas materiales. Observe las pres-
cripciones válidas de prevención de accidentes y las prescripciones DIN (especialmente DIN EN
60204, parte 1).
Solamente personal calificado o instruido puede abrir la tapa del servoinserto. 2
2

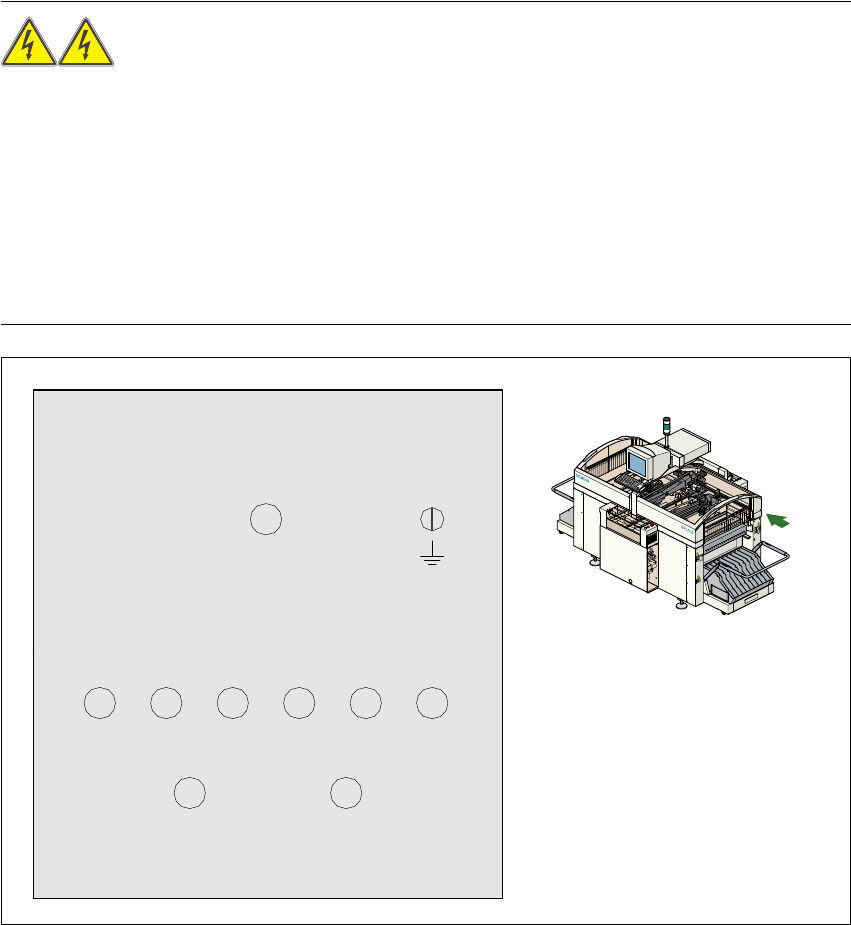

Fig. 2.6 - 1 Hembrillas en la unidad de medición de tensión del servoinserto
GND
007
001 002 003 004 005 006
008 009
70VDC/
10VDC
30VDC 24VDC 12VDC 5VDC
70VDC
155VDC/0VDC
30VDC
permanente
conectable
Servo-
inserto
permanente
2 Seguridad de servicio Instrucciones de servicio SIPLACE S-27 HM
2.6 Tensiones residuales y tiempos de descarga en la máquina automática Versión de software SR.503.xxEdición 07/2003 ES
60
2.6.1 Tensiones de servicio, tensiones residuales y tiempos de descarga después
de accionar el pulsador de PARADA DE EMERG.
2
2.6.2 Tensiones residuales y tiempos de descarga después de desconectar
el interruptor principal
2
CUIDADO Para evitar una pérdida de datos desconecte la máquina automática - ex-
cepto en casos de emergencia - según los siguientes criterios:
– La máquina aut. ha terminado la transmisión de datos de la máquina, del equip. y del usuario.
– La máquina automática ha terminado el tratamiento de la tarjeta de circuitos impresos.
– La máquina automática ha terminado la fase de aceleración.
– El sistema operativo Windows NT se cerró de forma correcta. 2
Jack de prueba
00X medir contra
007 (GND)
Tensión para
servicio normal
Tensión residual
para PAR. DE
EMERG.
Tiempos de descarga de
los condensadores-
electrolíticos a 12 V CC
001 70 V CC 10 V CC < 2 seg.
002 30 V CC 30 V CC –
003 30 V CC < 12 V CC < 2 seg.
004 24 V CC 24 V CC –
005 12 V CC 12 V CC –
006 5 V CC 5 V CC –
008 70 V CC 10 V CC < 2 seg.
009 155 V CC 10 V CC < 1 seg.
Tab. 2.6 - 1 Tensiones de servicio, tensiones residuales y tiempos de descarga después de accionar el pulsador de
PARADA DE EMERG.
Jack de prueba 00X
medir contra 007 (GND)
Tensión residual con el
interruptor principal
desconectado
Tiempos de descarga de los
condensadores-electrolíticos
a 12 V CC
001 < 12 V CC < 2 seg.
002 < 12 V CC < 2 seg.
003 < 12 V CC < 2 seg.
004 0 V CC –
005 0 V CC –
006 0 V CC –
008 < 12 V CC < 2 seg.
009 < 12 V CC < 1 seg.
Tab. 2.6 - 2 Tensiones residuales y tiempos de descarga después de desconectar el interruptor principal
Instrucciones de servicio SIPLACE S-27 HM 2 Seguridad de servicio
Versión de software SR.503.xx Edición 07/2003 ES 2.7 Bloqueo de la alimentación de aire comprimido y reducción de presión
61
2.7 Bloqueo de la alimentación de aire comprimido y
reducción de presión
Fig. 2.7 - 1 Unidad de aire comprimido en la máquina automática
2
ADVERTENCIA
Nunca suelte conductos de aire comprimido que se encuentren bajo presión. 2
CUIDADO
Con la máquina conectada sólo puede interrumpir con el grifo de cierre la alimentación de aire
comprimido por espacio de 30 minutos Si necesita más tiempo para trabajos de mantenimiento y
servicio en el sistema neumático debe desconectar la máquina automática con el interruptor
principal y desconectarla de la alimentación de aire comprimido.
(1) Palanca del grifo de cierre en posición ’CERRADO’
(2) Manómetro de la presión de servicio
(3) Válvula magnética en PARADA DE EMERG. para la purga de aire de la cortadora de cinta
(4) Manómetro de la presión de servicio del limitador
(5) Alimentación de aire comprimido, Portal 2
(6) Alimentación de aire comprimido, Portal 1
(7) Posición de la unidad de aire comprimido
