2 Seguridad de servicio Instrucciones de servicio SIPLACE S-27 HM 2.7 Bloqueo de la alimentación de aire comprimido y reducción de presión Versión de softw are SR.503.xxEdición 07/2003 ES 62 La pres ión de servic io del …
Instrucciones de servicio SIPLACE S-27 HM 2 Seguridad de servicio
Versión de software SR.503.xx Edición 07/2003 ES 2.7 Bloqueo de la alimentación de aire comprimido y reducción de presión
61
2.7 Bloqueo de la alimentación de aire comprimido y
reducción de presión

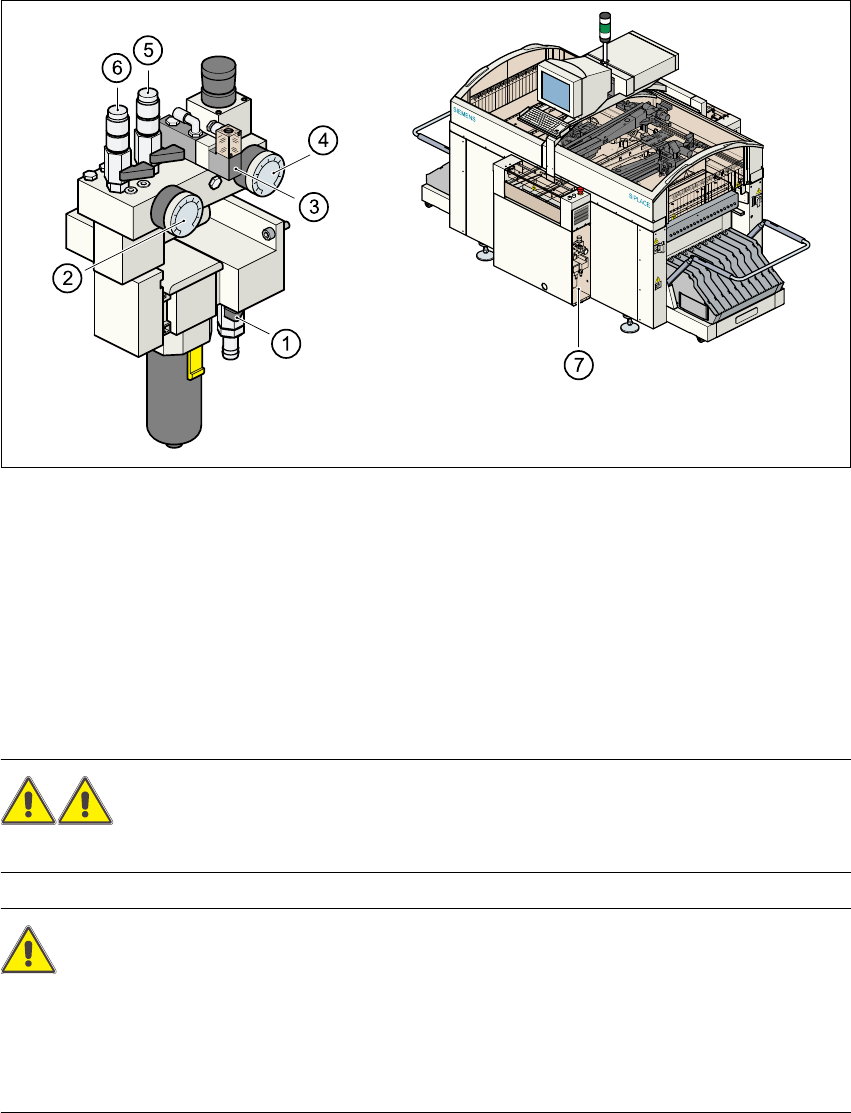

Fig. 2.7 - 1 Unidad de aire comprimido en la máquina automática
2
ADVERTENCIA
Nunca suelte conductos de aire comprimido que se encuentren bajo presión. 2
CUIDADO
Con la máquina conectada sólo puede interrumpir con el grifo de cierre la alimentación de aire
comprimido por espacio de 30 minutos Si necesita más tiempo para trabajos de mantenimiento y
servicio en el sistema neumático debe desconectar la máquina automática con el interruptor
principal y desconectarla de la alimentación de aire comprimido.
(1) Palanca del grifo de cierre en posición ’CERRADO’
(2) Manómetro de la presión de servicio
(3) Válvula magnética en PARADA DE EMERG. para la purga de aire de la cortadora de cinta
(4) Manómetro de la presión de servicio del limitador
(5) Alimentación de aire comprimido, Portal 2
(6) Alimentación de aire comprimido, Portal 1
(7) Posición de la unidad de aire comprimido
2 Seguridad de servicio Instrucciones de servicio SIPLACE S-27 HM
2.7 Bloqueo de la alimentación de aire comprimido y reducción de presión Versión de software SR.503.xxEdición 07/2003 ES
62
La presión de servicio del aire comprimido se debe ajustar en un valor de 0,52 MPa (5,2 bares).
La presión de alimentación de aire comprimido debe tener un valor de 0,51 MPa (5,1 bares) y
0,53 MPa (5,3 bares). La posición de la unidad de aire comprimido se indica en la pos. 5 en la
Fig. 2.7 - 1
. Usted puede interrumpir la alimentación de aire comprimido a la máquina automática
con el grifo de cierre (pos. 1 en la Fig. 2.7 - 1
).
– Para ello quite la placa de cubierta.
– Gire la palanca del grifo de cierre (pos. 1 en la Fig. 2.7 - 1
) de la posición vertical a la horizontal.
– Observe el manómetro de presión de servicio (pos. 2 en la Fig. 2.7 - 1
) y el manómetro para
la alimentación de aire comprimido del limitador (pos. 4 en la Fig. 2.7 - 1
). Con la máquina au-
tomática conectada la presión baja en un minuto a0 MPa (0 bares).
Instrucciones de servicio SIPLACE S-27 HM 2 Seguridad de servicio
Versión de software SR.503.xx Edición 07/2003 ES2.8 Estado energ. de las máquinas aut. después de desconectar el interruptor princi-
pal
63
2.8 Estado energ. de las máquinas aut. después de
desconectar el interruptor principal
ADVERTENCIA 2
Las máquinas automáticas de la serie SIPLACE son abastecidas con una tensión de red de
3 x 400 V CA (3x208 V CA USA) ± 5 %, 50/60 Hz. Por esta razón partes de esta instalación con-
ducen peligrosas tensiones - incluso con el interruptor principal desconectado. Por esta razón un
manejo o tratamiento inadecuado de estas máquinas automáticas puede causar la muerte o gra-
ves lesiones, así como considerables pérdidas materiales. Observe las prescripciones válidas de
prevención de accidentes y las prescripciones DIN (especialmente DIN EN 60204, parte 1). So-
lamente personal calificado e instruido puede abrir la tapa del servoinserto y la unidad insertable
de control. 2

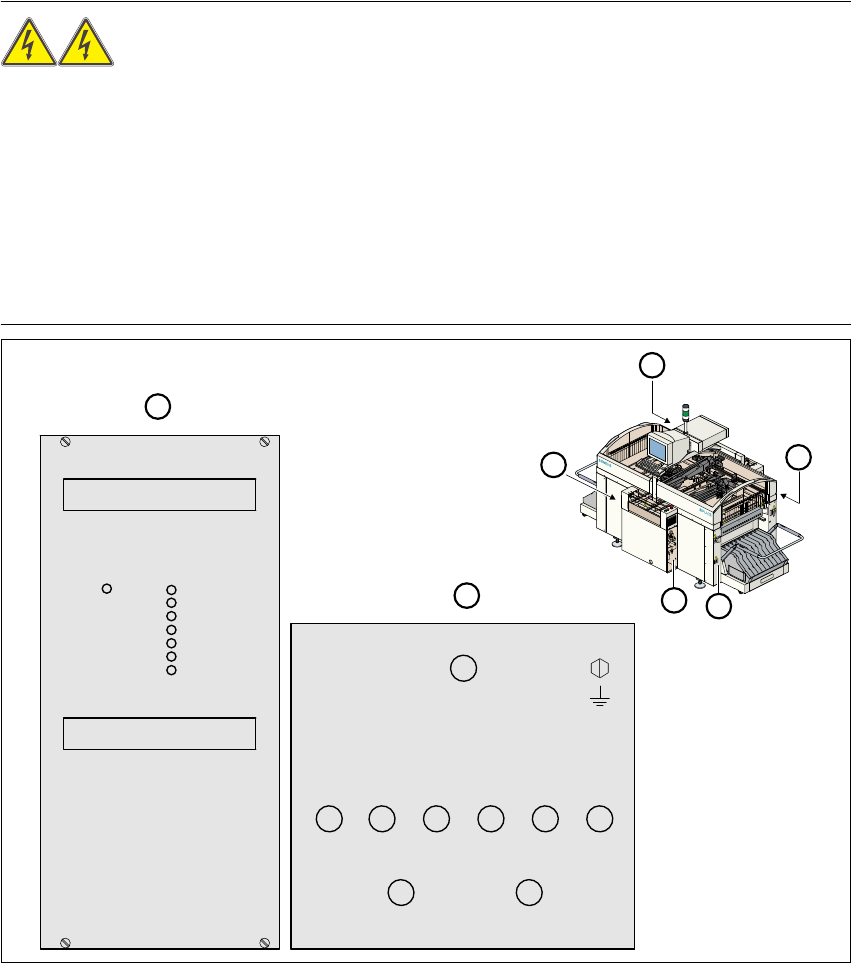

Fig. 2.8 - 1 Posición del inserto de control, servoinserto, interruptor principal, enchufe
de servicio y unidad de aire comprimido en las máquinas automáticas
(1) Interruptor principal Q1 (2) Unidad de aire comprimido
(3) Enchufe de servicio (4) Servoinserto
(5) Inserto de mando (6) Bloque de alimentación en el inserto de mando
(7) Unidad de medición - servoinserto
GND
007
001 002 003 004 005 006
008 009
70VDC/
10VDC
30VDC 24VDC 12VDC 5VDC
70VDC
155VDC/0VDC
30VDC
7
6
4
2
3
1
5
GND
+24V
-15V
+15V
-12V
+12V
+5V
Fail
permanente conectable
