3 Datos técnicos
3.1 Descripción de la máquina
La máquina automática de colocar es un sistema de colocación de alto rendimiento con dos por-
tales. En cada portal se encuentra una cámara de TCI y un cabezal Collect&Place de 6 ó 12
segmentos.
3

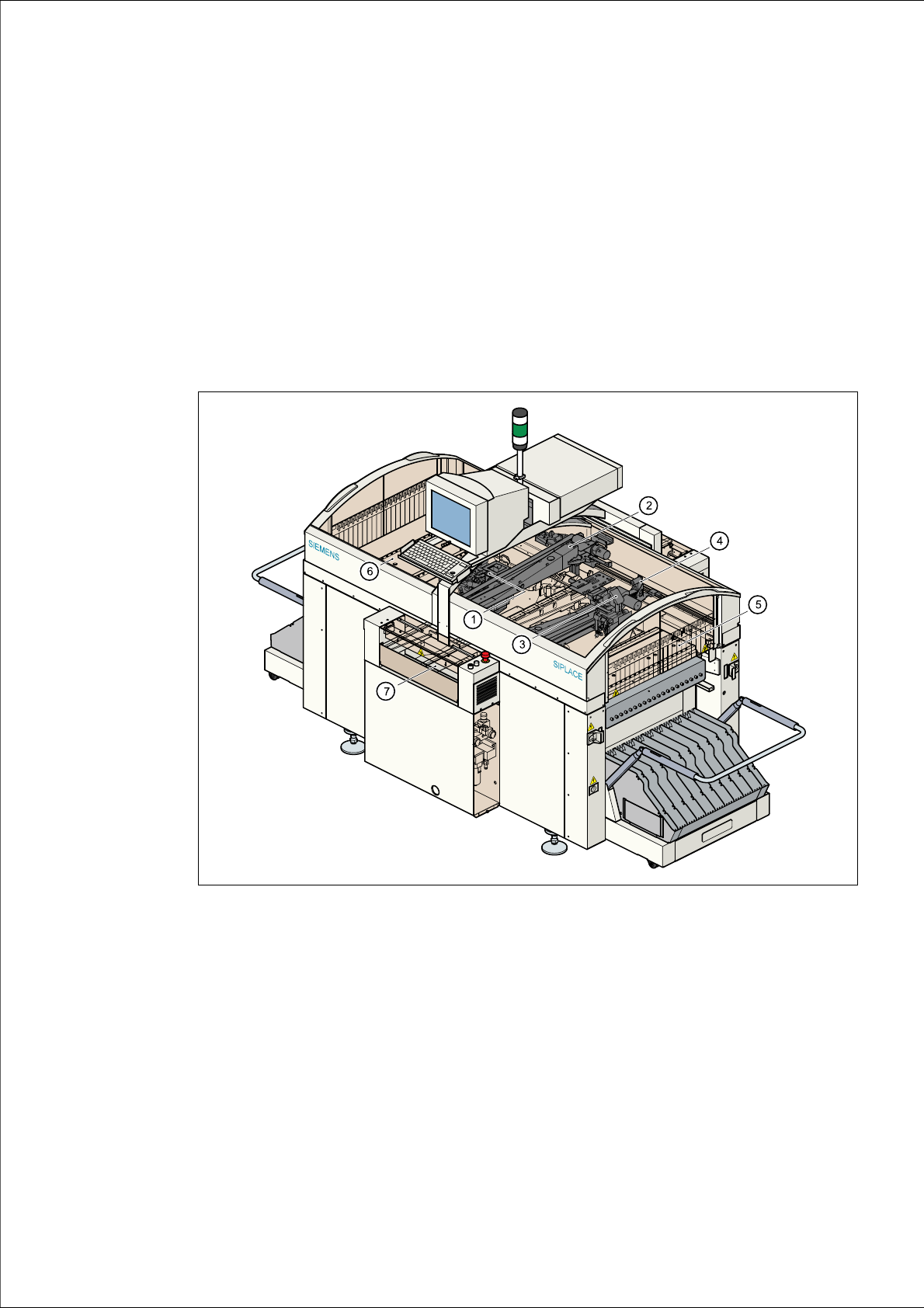

Fig. 3.1 - 1 Vista general de la máquina automática
(1) Cabezal Collect&Place de 6/12 segmentos con cámara óptica - CO (portal 1)
(2) Portal 1 con cámara de TCI
(3) Cabezal Collect&Place de 6/12 segmentos con cámara óptica - CO (portal 2)
(4) Portal 2 con cámara de TCI
(5) Preparación estacionaria de componentes (posición 1)
(6) Preparación estacionaria de componentes (posición 3)
(7) Transporte de tarjetas de circuitos impresos (opción de transporte doble)
3 Datos técnicos Instrucciones de servicio SIPLACE S-27 HM
3.1 Descripción de la máquina Versión de software SR.503.xxEdición 07/2003 ES
74
Los cabezales de colocación toman componentes de los alimentadores estacionarios y los colo-
can en las tarjetas de circuitos impresos sujetadas en el transporte de tarjetas de circuitos impre-
sos.
El concepto mecánico de la máquina automática de colocar
– con sus alimentadores estacionarios,
– con tarjetas de circuitos impresos en reposo durante la colocación
– y sus cabezales posicionables de colocación
tiene una serie de ventajas decisivas:
– Así puede adaptarse la configuración de pipetas en breve plazo y de forma automática para
la toma de componentes de diferentes tamaños en base a los flexibles cabezales Co-
llect&Place 6/12 segmentos en combinación con el cambiador automático de pipetas. Además
pueden optimizarse los recorridos y secuencia de dotación.
– Con los alimentadores estacionarios también pueden tomarse de forma segura componentes
pequeños.
– Se excluye un desplazamiento de los componentes sobre la tarjeta de circuitos impresos du-
rante la colocación - como sucede frecuentemente en las tarjetas de circuitos impresos móvi-
les - ya que la tarjeta de circuitos impresos se encuentra en reposo durante la colocación.
– Además de ello, ingeniosos sistemas ópticos de centrado (sistemas ópticos) para componen-
tes y tarjetas de circuitos impresos permiten una elevada precisión de posicionamiento de los
componentes.
– El llenado de componentes y el empalme de cintas se puede ejecutar sin tiempos de parada
de máquina.
– Carros de componentes preparados posibilitan reequipar las máquinas automáticas sin tiem-
pos de parada prolongados.
3.1.1 Concepto de modularidad del cabezal (Head Modularity)
La abreviatura HM en la denominación de la máquina automática SIPLACE S-27 HM significa
"Head Modularity" (modularidad del cabezal).
Con esta concepción pueden combinarse en la estación de colocación cabezales Collect&Place
de 6 y 12 segmentos en cualquier forma. A través de un fácil cambio del cabezal se pueden
adaptar en poco tiempo las estaciones de colocación a las necesidades de los pedidos de colo-
cación.
