Instrucciones de servicio S IPLACE S-27 HM 3 Datos técnicos Versión de software SR.503.xx Edición 07/2003 ES 3.2 El concepto de línea 77 3.2 El concepto de línea 3.2.1 Vi st a general La estación de coloc ación s e puede…
3 Datos técnicos Instrucciones de servicio SIPLACE S-27 HM
3.1 Descripción de la máquina Versión de software SR.503.xxEdición 07/2003 ES
76
* La estación S-27 HM puede equiparse para la colocación de componentes 0201. En caso de necesidad con-
sulte a la fábrica.
**) En este transporte la tarjeta de circuitos impresos se sujeta por la cara inferior. La distancia de la cara superior
de la TCI al cabezal de colocación es por esta razón siempre igual, es decir la velocidad de colocación es inde-
pendiente del espesor de las tarjetas de circuitos impresos.
Disposición de componentes
Tipos de alimentadores
Carro de componentes, cambiador matricial de
cargadores, (ver el capítulo 6
)
Cintas, cargadores de barras, Bulkcase, Surftape
(ver el capítulo 6)
Sistema operativo Microsoft Windows NT / RMOS
Enlace Inline o Stand alone
Espacio necesario 4 m² / módulo
Instrucciones de servicio SIPLACE S-27 HM 3 Datos técnicos
Versión de software SR.503.xx Edición 07/2003 ES 3.2 El concepto de línea
77
3.2 El concepto de línea
3.2.1 Vista general
La estación de colocación se puede interconectar con estaciones de entrada / salida, instalacio-
nes de serigrafía, hornos para soldeo y otras estaciones de colocación de la familia SIPLACE.
Todos los módulos SIPLACE son abastecidos por la computadora de línea UNIX o la computa-
dora SIPLACE Pro con los datos necesarios. Interfaces apropiadas posibilitan el enlace a un sis-
tema de procesamiento de datos de orden superior.
3.2.2 Datos técnicos - Concepto de línea
3
*) SIPLACE 80 S-20 o SIPLACE 80 F4 con cabezal Collect&Place de 12 segmentos
**) SIPLACE S-25 HM / SIPLACE S-27 HM
***) SIPLACE 80 F4/F5/F5 HM
****) SIPLACE HF / SIPLACE HS-60 / HS-50, SIPLACE S-23 HM / S-25 HM / S-27 HM / SIPLACE F5 HM (opción
DCA)
*****) SIPLACE HF
Sistema Líneas de colocación SIPLACE
Módulos SIPLACE HF / SIPLACE HS-60 / SIPLACE HS-50
/ SIPLACE 80 S-20 / SIPLACE S-23 HM
SIPLACE 80 F4 / SIPLACE F5 / SIPLACE F5 HM,
SIPLACE S-25 HM / S-27 HM
Equipos periféricos Estaciones de entrada / salida
Aparato de serigrafía
Hornos para soldeo
Puestos de control, etc.
Gama de componentes De 0402 * hasta 32 mm x 32 mm ** o
De 0402 * hasta 55 mm x 55 mm ***
De 0201 **** hasta 200 mm x 125 mm *****
Transporte TCI Ajuste automático de anchura
Formato de las tarjetas de circuitos impresos
(longitud x ancho)
50 mm x 50 mm hasta 508 mm x 460 mm
(2" x 2" hasta 20" x 18")
Rendimiento de colocación Según la secuencia de módulos
Espacio necesario 4 m² / SIPLACE S/F
7,5 m² / SIPLACE HS
3 Datos técnicos Instrucciones de servicio SIPLACE S-27 HM
3.3 Puntos de conexión eléctrica y neumática Versión de software SR.503.xxEdición 07/2003 ES
78
3.3 Puntos de conexión eléctrica y neumática
3

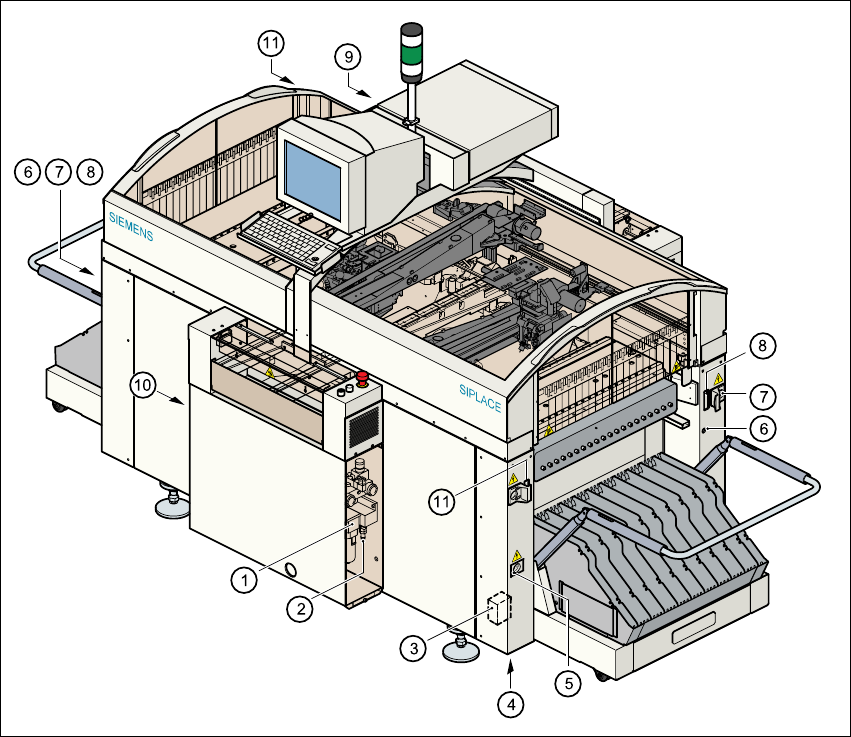

Fig. 3.3 - 1 Puntos de conexión eléctrica y neumática en la máquina automática
(1) Unidad de aire comprimido
(2) Conexión para el tubo flexible de alimentación de aire comprimido
(3) Filtro de red Z1
(4) Agujero para introducir el cable de alimentación de la red
(5) Enchufe de servicio
(6) Conexión de aire comprimido para el carro de componentes
(7) Conexión de alimentación de corriente para el carro de componentes
(8) Conexión de comunicación para el carro de componentes
(9) Conexión LAN en el inserto de control
(10) Interruptor principal
(11) Conexión de cable de mando para cambiador matricial de cargadores
