Instrucciones de servicio S IPLACE S-27 HM 3 Datos técnicos Versión de software SR.503.xx Edición 07/2003 ES 3.5 Dimensiones y peso de la máquina automática 81 3.5 Dimensiones y peso de la máquina automática 3.5.1 Dimens…
3 Datos técnicos Instrucciones de servicio SIPLACE S-27 HM
3.4 Datos técnicos - Valores de conexión Versión de software SR.503.xxEdición 07/2003 ES
80
3.4 Datos técnicos - Valores de conexión
3.4.1 Datos técnicos - Valores de conexión eléctrica
3
3.4.2 Datos técnicos - Alimentación de aire comprimido
3
3.4.3 Datos técnicos - Especificación de aire comprimido
Tamaño máximo de las partículas según la densidad, en base a la norma ISO/DIS 8573-1 (clase
1)
3.4.4 Datos técnicos - Datos de emisión de ruido
3
3.4.5 Datos técnicos - Influencia ambiental admisible
3
Tensión de alimentación 3 x 400 V CA ± 5 %; 50/60 Hz (Europa)
3 x 208 V CA ± 5 %; 50/60 Hz (U.S.A)
3 x 200 V CA ± 5 %; 50/60 Hz (Japón, opción)
Protección por fusibles 3 x 16 A (3 x 400 V CA, 3 x 208 V CA, 3 x 200 V CA)
Potencia conectada 5 kVA
Potencia total 2 kW
Caída de potencial Máx. 20 mseg
Toma de aire comprimido Min. 0,55 MPa (5,5 bares) hasta 0,8 MPa (8 bares),
conexión ½"
Consumo de aire comprimido 400 Nl/min.
Presión de servicio 0,52 MPa (5,2 bares) (ajuste fijo)
Tamaño de las partículas 0,1 µm
Densidad de las partículas 0,1 mg/m³
Contenido máximo de aceite (clase 1) Densidad de las partículas 0,01 mg/m³
Punto de condensación de presión
(clase 4)
Punto de condensación +3°
Generación máxima de ruido 74 dB(A)
Temperatura ambiente Entre 15°C y 35°C
Humedad del aire 30 hasta 80%
(en promedio no más de 45%, de forma que se excluya
en todos los casos condensaciones en la máquina).
Instrucciones de servicio SIPLACE S-27 HM 3 Datos técnicos
Versión de software SR.503.xx Edición 07/2003 ES 3.5 Dimensiones y peso de la máquina automática
81
3.5 Dimensiones y peso de la máquina automática
3.5.1 Dimensiones de la máquina automática
3

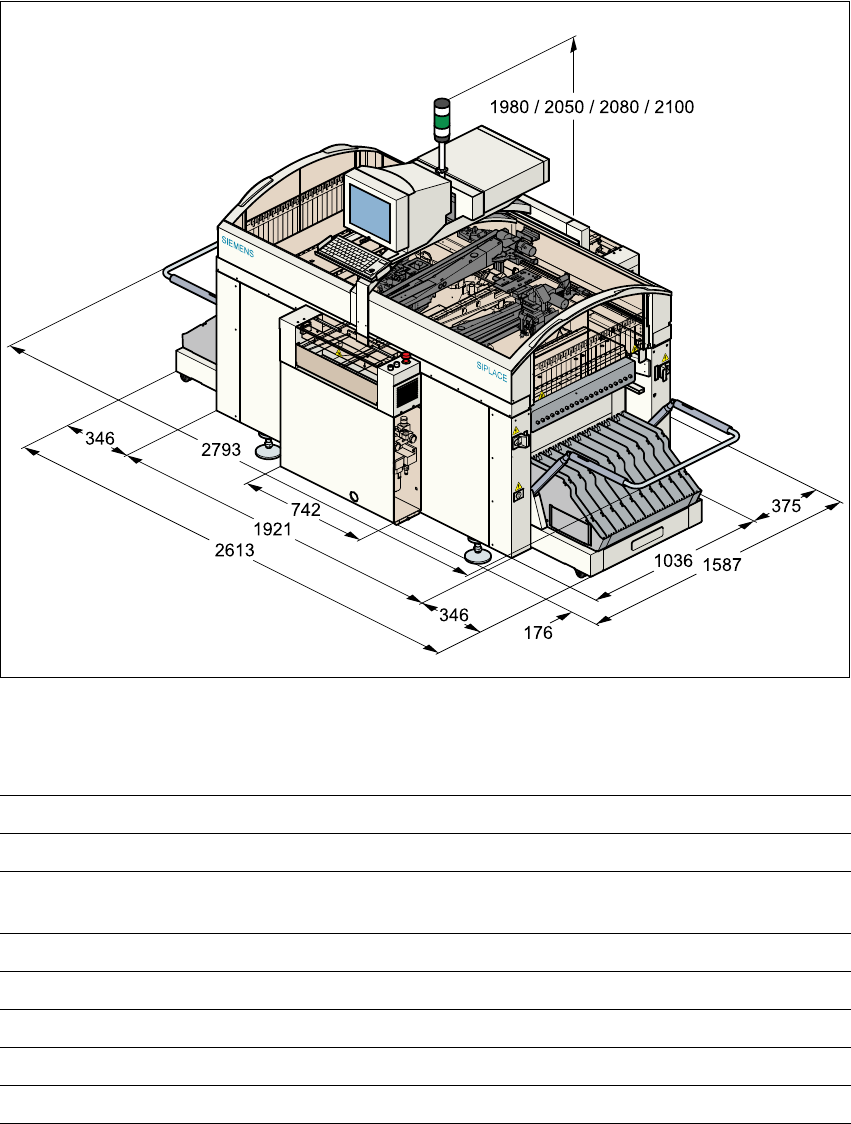

Fig. 3.5 - 1 Dimensiones de la máquina automática en milímetros
3.5.2 Datos técnicos - Dimensiones, peso
3
Longitud 1.587 mm incluidas las cintas de transporte
Ancho 2641 mm incluido el estribo
Altura con lámpara de aviso Altura estándar 1980 mm
2050 mm/2080 mm/2100 mm (SMEMA)
Distancia del suelo 120 mm altura estándar
Peso del módulo básico 1.500 kg
Peso completamente equipada Aprox. 2.000 kg
Carga superficial admisible de la base Mín. 1.000 kg/m²
Carga superficial de las patas de montaje 4,42 kg/cm²
3 Datos técnicos Instrucciones de servicio SIPLACE S-27 HM
3.5 Dimensiones y peso de la máquina automática Versión de software SR.503.xxEdición 07/2003 ES
82
3.5.3 Centro de gravedad de la máquina automática
3

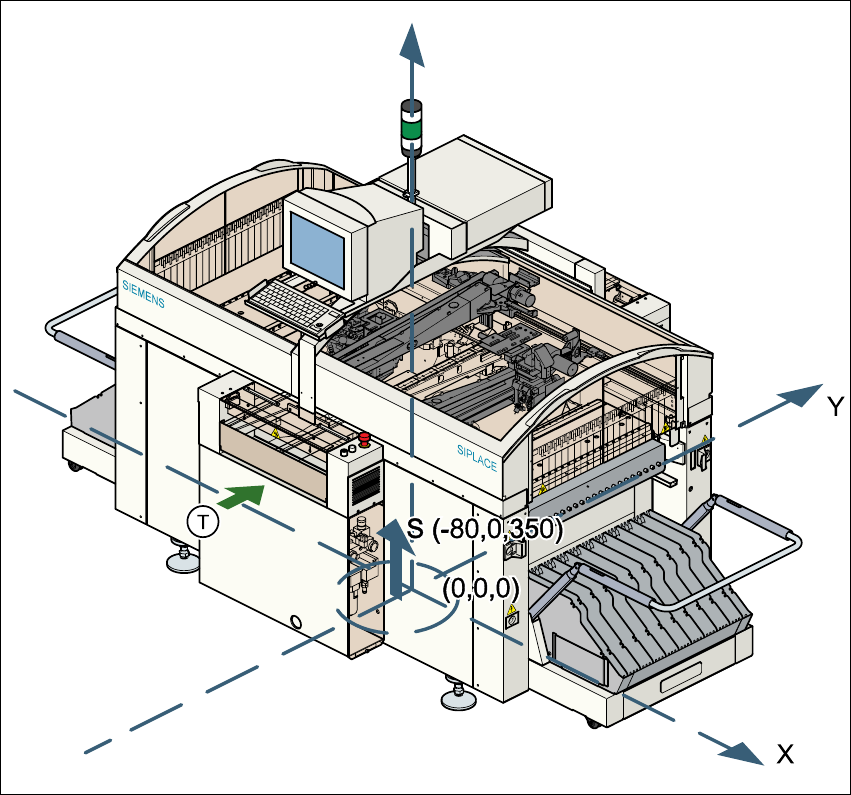

Fig. 3.5 - 2 Centro de gravedad de la máquina automática de colocar
Coordenada-X - 80 mm
Coordenada-Y 0 mm
Coordenada-Z 350 mm altura
T Dirección de transporte de las tarjetas de circuitos impresos
Estas coordenadas del centro de gravedad son válidas para la estación de colocación para una
altura de transporte de TCI de 830 mm.
