3 Datos técnicos Instrucciones de servicio SIP LACE S-27 H M 3.8 Cabezales de colocación Versión de software SR.5 03.xxEdición 07/2003 E S 94 3 Fig. 3.8 - 4 Cabez al Collect&Place de 6 segmentos - Grupos funcionales,…
Instrucciones de servicio SIPLACE S-27 HM 3 Datos técnicos
Versión de software SR.503.xx Edición 07/2003 ES 3.8 Cabezales de colocación
93
3.8.2 Cabezal Collect&Place de 6 segmentos con cámara óptica - CO estándar
3

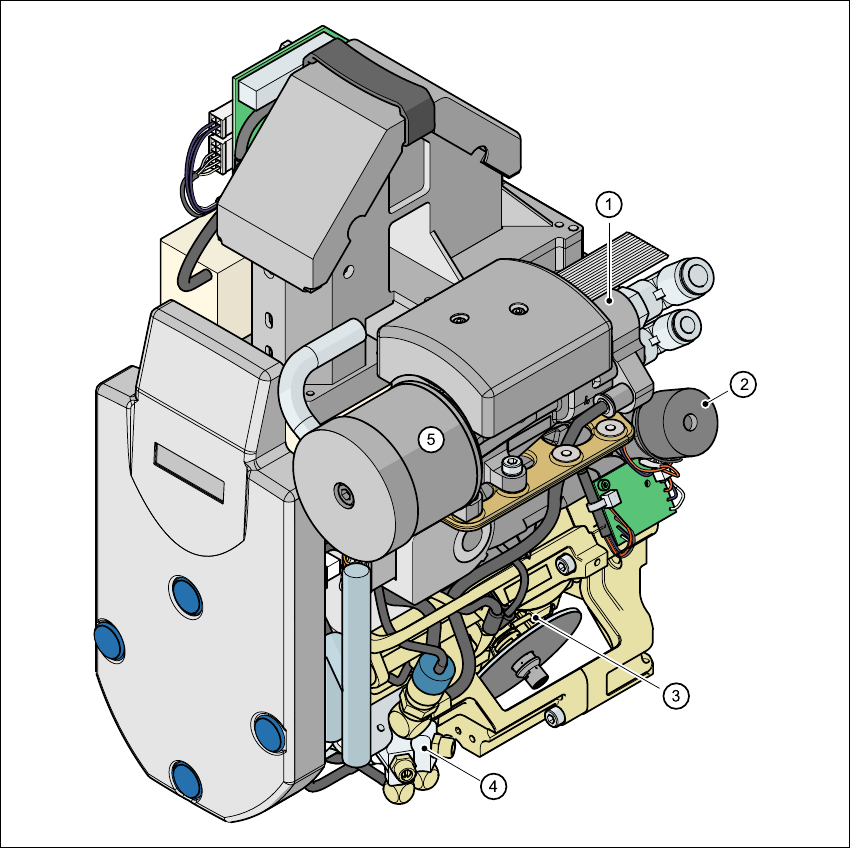

Fig. 3.8 - 3 Cabezal Collect&Place de 6 segmentos - Grupos funcionales, parte 1
3
(1)Generador de vacío
(2)Estación de giro - eje-DP
(3)Estrella con 6 pinolas - eje-DR
(4)Válvula de aire de soplado
(5)Insonorizador
3 Datos técnicos Instrucciones de servicio SIPLACE S-27 HM
3.8 Cabezales de colocación Versión de software SR.503.xxEdición 07/2003 ES
94
3

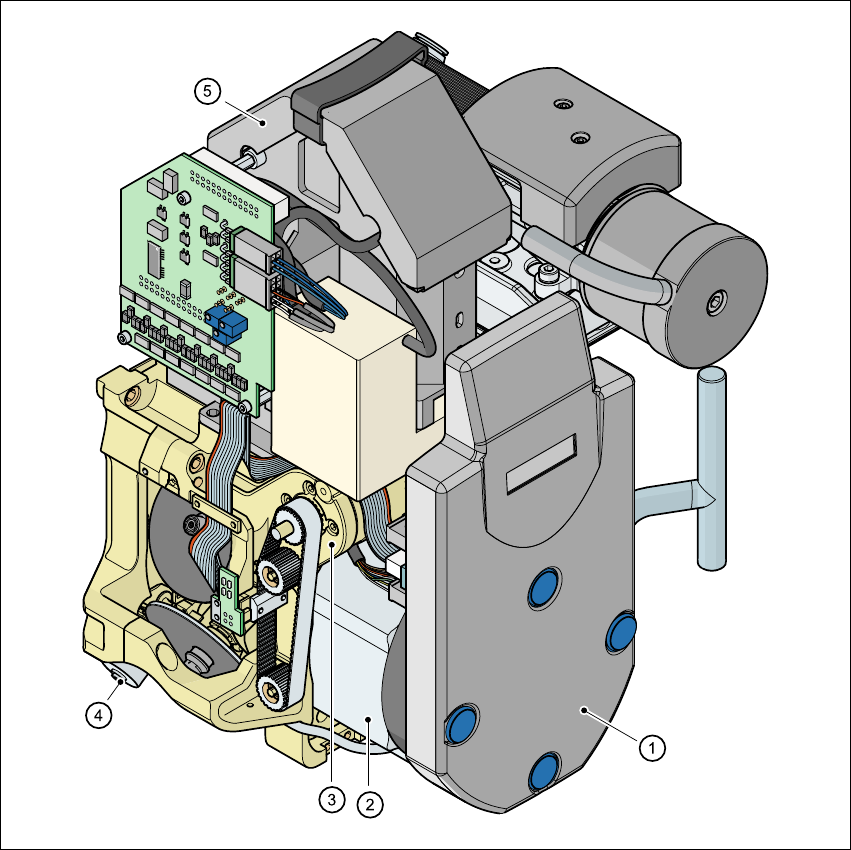

Fig. 3.8 - 4 Cabezal Collect&Place de 6 segmentos - Grupos funcionales, parte 2
3
(1) Placa distribuidora intermedia debajo de la cubierta
(2) Accionamiento de estrella, motor - DR
(3) Motor del eje-Z
(4) Accionamiento del regulador de válvulas
(5) Cámara - CO 39 x 39
Instrucciones de servicio SIPLACE S-27 HM 3 Datos técnicos
Versión de software SR.503.xx Edición 07/2003 ES 3.8 Cabezales de colocación
95
3.8.2.1 Descripción
La funcionalidad del cabezal Collect&Place de 6 segmentos es comparable con la del cabezal
Collect&Place de 12 segmentos. Con su módulo óptico para componentes estándar el cabezal
Collect&Place de 6 segmentos puede colocar componentes IC hasta una longitud de 32 mm x
32 mm de forma exacta y rápida. Su utilización es óptima cuando la proporción IC en el proceso
de colocación es muy alta. El tiempo de ciclo del cabezal Collect&Place de 6 segmentos
depende de la dimensión y número de patillas del componente o Bumps.
3.8.2.2 Datos técnicos
3
Gama de componentes 0603 hasta 32 mm x 32 mm
PLCC, SO, QFP, TSOP, SOT,
MELF, CHIP, IC, BGA
Especificaciones - CO
Altura máx.
Trama de patillas mínima
Trama Bump mín.
Diámetro Bump/ bolita mín.
Dimensiones mín.
Dimensiones máx.
Peso máx.
8,5 mm (10,7 mm a demanda)
0,5 mm
0,56 mm
0,32 mm
1,6 mm x 0,8 mm
32 mm x 32 mm
5 g
Fuerza de colocación programable 2,4 hasta 5,0 N
Tipos de pipetas 9xx
Rendimiento máximo de colocación 8.750 componentes/h
Precisión angular ± 0,3° / 4 σ (portal 1)
± 0,4° / 4 σ (portal 2)
Precisión de colocación ± 70 µm / 4 σ (portal 1)
± 80 µm / 4 σ (portal 2)
