使用手册 SIPLACE TX 3 技术数据和组件
使用软件版本 714.0 或更新 12/2020 3.3 尺寸和重量
107
3.3.1.2 保护盖向上折起后的高度
3

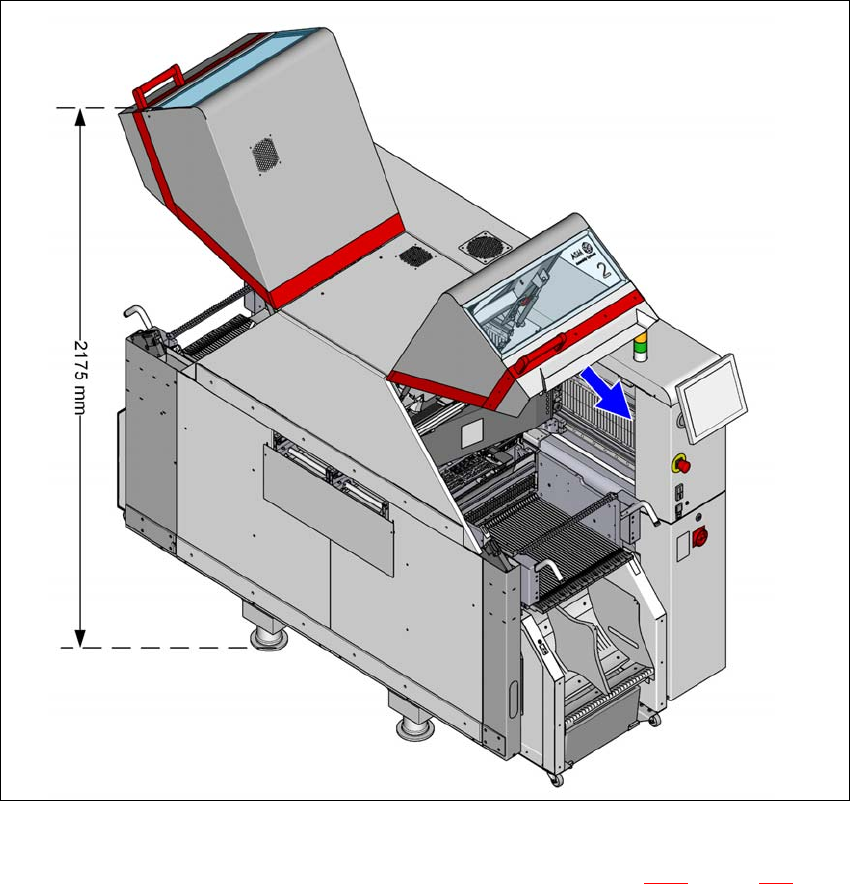

图 3.3 - 2 保护盖向上折起后的高度 - 尺寸以毫米计 （显示的示例为 SIPLACE TX2）
– 长保护盖向上折起后呈 60 度角的位置 （如需了解更多值，请参阅第 3.3.1 节，第 105 页 )。
所列尺寸为最大尺寸。PCB 传送导轨高度为 950 mm
3 技术数据和组件 使用手册 SIPLACE TX
3.3 尺寸和重量 使用软件版本 714.0 或更新 12/2020
108
3.3.2 元件料车的机动距离
3
图 3.3 - 3 SIPLACE TX 贴片机中元件料车的机动距离
SIPLACE TX 贴片机中元件料车的机动距离 R 如下：
3
料位 （外侧） 料位 （内侧）
R 机动距离 800 mm 680 mm
L1 从贴片机中心到元件料车 TX 外缘 1222 mm 1102 mm
使用手册 SIPLACE TX 3 技术数据和组件
使用软件版本 714.0 或更新 12/2020 3.3 尺寸和重量
109
3.3.3 重心
3
图 3.3 - 4 以毫米为单位的重心
重心 S = 420 mm / H = 750 mm
